1.一种镁橄榄石晶须增强的镁硅质耐火材料，其特征在于，以质量百分比计，以物料总质量60-70%粒径为8-0.074mm的烧结镁橄榄石砂为骨料，以物料总质量5-10%粒径小于

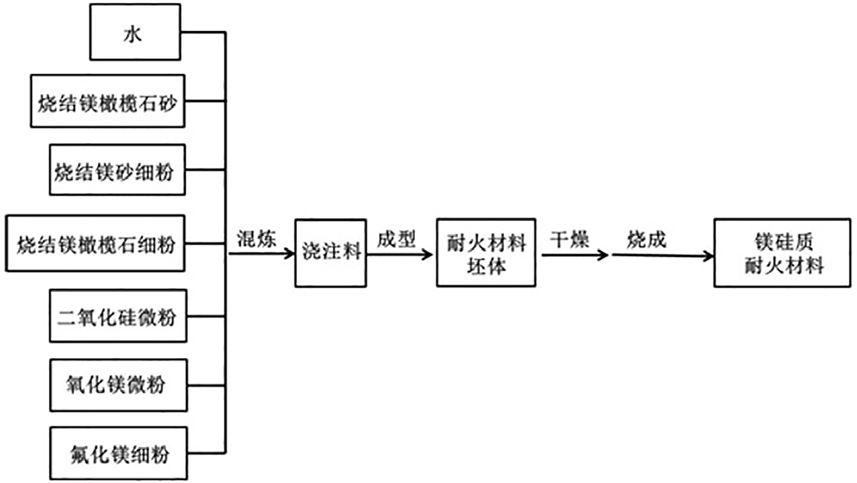

0.074mm的烧结镁砂细粉、物料总质量5-10%粒径小于0.074mm的烧结镁橄榄石细粉、物料总质量5-10%粒径小于0.045mm的二氧化硅微粉、物料总质量5-10%粒径为0.045mm的氧化镁微粉为基质，以物料总质量1-5%粒径小于0.074mm的氟化镁细粉作为催化剂，经混炼、成型、干燥和烧成，得到镁橄榄石晶须增强的镁硅质耐火材料，其具体操作步骤如下：步骤一，将上述烧结镁橄榄石砂骨料置于混炼机中，外加以上述物料总质量5-10%的水，以150-200r/min转速混炼10-20分钟；再加入上述烧结镁砂细粉、烧结镁橄榄石细粉、二氧化硅微粉、氧化镁微粉和氟化镁细粉，以150-200r/min转速继续混炼10-20分钟，得到混炼后的浇注料；

步骤二，成型，将混炼后的浇注料放入模具中进行成型浇注，待样品在模具中养护24-

48小时后脱模，得到镁硅质耐火材料坯体；

步骤三，干燥，将脱模后的镁硅质耐火材料坯体于100-150℃的条件下干燥24-48小时；

步骤四，烧成，将干燥后的镁硅质耐火材料坯体从室温升温至1300-1550℃的煅烧温度，保温 2-6小时，随炉自然冷却后取出，即得到镁橄榄石晶须增强的镁硅质耐火材料。

2.根据权利要求1所述的一种镁橄榄石晶须增强的镁硅质耐火材料，其特征在于，所述步骤四中优选的煅烧温度为1350-1500℃，保温时间为3-5小时。

3.根据权利要求1所述的一种镁橄榄石晶须增强的镁硅质耐火材料，其特征在于，所述步骤四中从室温升温到煅烧温度过程中的升温速率为1-5℃/min。
