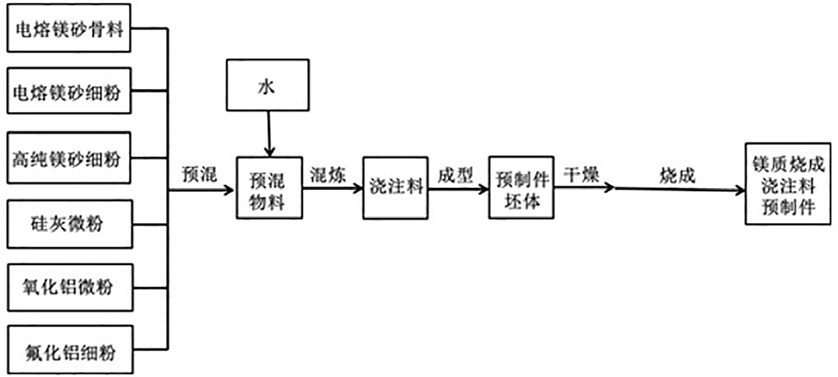

1.一种镁铝尖晶石晶须增强的镁质烧成浇注料预制件，其特征在于采用以下步骤：（1）以质量百分比计，将60‑70%的粒径为8‑0.074mm的电熔镁砂骨料置于搅拌机中，再将5‑15%的粒径小于0.074mm的电熔镁砂细粉、5‑15%的粒径小于0.074mm的高纯镁砂细粉、5‑15%的粒径小于0.045mm的硅灰微粉、5‑15%的粒径小于0.045mm的氧化铝微粉和1‑5%的粒径小于

0.074mm的氟化铝细粉倒入搅拌机中，混炼10‑20分钟，得到预混物料；（2）混炼，外加步骤（1）所得预混物料总质量5‑10%的水，加入到步骤（1）的预混物料中，置于混炼机中继续混炼

10‑20分钟，得到混炼后的浇注料；（3）成型，将混炼后的浇注料放入模具中进行成型浇注，待样品在模具中室温养护24‑48小时后脱模，形成镁质浇注料预制件坯体；（4）干燥，将脱模后的镁质浇注料预制件坯体于100‑150℃的条件下干燥24‑48小时；（5）烧成，将干燥后的镁质浇注料预制件坯体升温至950‑1250℃，保温2‑6小时，再继续升温至1400‑1600℃，再保温

2‑6小时，随炉自然冷却后取出，即得到镁铝尖晶石晶须增强的镁质烧成浇注料预制件。

2.根据权利要求1所述的一种镁铝尖晶石晶须增强的镁质烧成浇注料预制件，其特征在于，所述步骤（5）中第一阶段升温速率为1‑3℃/min，第二阶段升温速率为10‑20℃/min。
