1.一种金属软磁粉体表面原位包覆锂铝氧化物绝缘层的方法，其特征在于包括如下步骤：S1:盐溶液的配制：先称取适量的水溶性铝盐，加入一定量的去离子水，然后添加在酸性或中性介质中不形成沉淀的阴离子型表面活性剂，充分搅拌；然后往上述溶液中加入一定量的金属软磁粉体和水溶性含锂盐，在超声波作用下充分搅拌，使金属软磁粉体均匀分散，锂盐充分溶解；通过滴加酸或碱以控制溶液的pH值在5-7范围内；

S2:水热反应：将S1中配制的盐溶液加入到可密闭的内衬聚四氟乙烯的不锈钢水热反应釜中，并将水热反应釜置于普通烘箱中进行水热反应，设置反应温度在120℃-180℃，保温2 4小时后反应得到表面有锂铝氢氧化物前驱体包覆的金属软磁粉体；

~

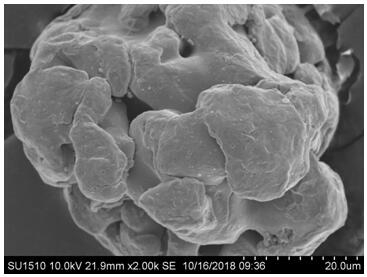

S3:高温煅烧：将S2得到的表面有前驱体包覆的金属软磁粉体磁分离、水洗、有机醇洗涤、真空条件下烘干，然后在惰性气体保护下在400 600℃下煅烧1 3小时，得到表面有锂铝~ ~氧化物包覆的金属软磁粉体。

2.根据权利要求1所述的一种金属软磁粉体表面原位包覆锂铝氧化物绝缘层的方法，其特征在于：所述的金属软磁粉体为纯铁磁粉、铁硅基磁粉、铁镍基磁粉中的一种。

3.根据权利要求1所述的一种金属软磁粉体表面原位包覆锂铝氧化物绝缘层的方法，其特征在于：所述的铝盐为硝酸铝、氯化铝、醋酸铝中的一种或多种。

4.根据权利要求1所述的一种金属软磁粉体表面原位包覆锂铝氧化物绝缘层的方法，其特征在于：所述的锂盐为碳酸锂、尿酸锂、高氯酸锂和硅酸锂中的一种或多种。

5.根据权利要求1所述的一种金属软磁粉体表面原位包覆锂铝氧化物绝缘层的方法，其特征在于：所述的阴离子表面活性剂为十二烷基硫酸钠（SDS）或脂肪醇醚硫酸钠（AES）。

6.根据权利要求1或2所述的一种金属软磁粉体表面原位包覆锂铝氧化物绝缘层的方法，其特征在于：所述的阴离子表面活性剂用量是金属软磁粉体重量的0.05%～1.5%。

7.根据权利要求1或3所述的一种金属软磁粉体表面原位包覆锂铝氧化物绝缘层的方法，其特征在于：所述的铝盐中铝的含量是金属软磁粉体重量的0.5%～2.5%。

8.根据权利要求1或4所述的一种金属软磁粉体表面原位包覆锂铝氧化物绝缘层的方法，其特征在于：所述的锂盐用量控制在参与反应的锂铝原子的摩尔质量比为0.3～1.5：1。
