专利号: 2019107062073
申请人: 宁国冠东工业技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

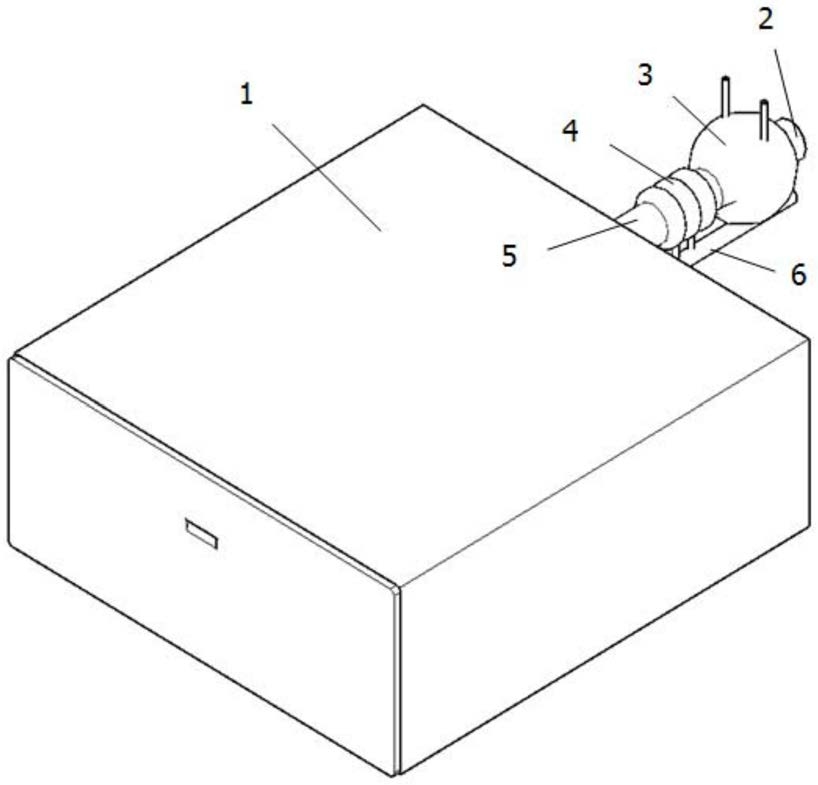

1.一种减压保鲜贮藏系统的补水装置,包括:贮藏容器、进气管、水雾发生器、水滴收集腔、排气喷头、回水管;

所述进气管前端为进气口,其后端出气口与水滴收集腔前端相连通,所述水滴收集腔后端与排气喷头一端相连通,排气喷头另一端插入贮藏容器内,所述回水管通过多个支管分别与水雾发生器和水滴收集腔相连通,所述水雾发生器套设在进气管外周测;

所述贮藏容器为具有负压贮藏空间的容器;

其特征在于:所述进气管中部为圆形直管,其前端进气口为沿气流流动方向逐渐缩小的喇叭口状,其后端出气口为沿气流流动方向逐渐扩大的喇叭口状,该圆形直管靠近出气口的后部,沿外周测向内开设有多个小孔;

所述水雾发生器,包括:壳体、水雾发生腔、溅水板、进水管、旋转喷头,所述壳体为球体,其内部形成的球形空腔为水雾发生腔,所述溅水板为两个呈碗状的弧面板,其通过吊杆悬置于水雾发生腔上部,该两个溅水板凸面相对且间隔一段距离设置在进气管上方两侧,所述进水管对应溅水板设置有两个,其下端分别沿壳体上端两侧向下插入至水雾发生腔内,所述旋转喷头数量为两个,分别设置在两个进水管下端;

所述水滴收集腔由三个圆环形中空腔体侧面通连而成;

所述进排气喷头内管呈文丘里管状。

2.根据权利要求1所述的一种减压保鲜贮藏系统的补水装置,其特征在于:所述圆形直管上开设的多个小孔,均由外向内朝向进气管出气口方向呈倾斜开设。

3.根据权利要求2所述的一种减压保鲜贮藏系统的补水装置,其特征在于:两个溅水板沿进气方向看,呈八字形悬置于水雾发生腔内。

4.根据权利要求3所述的一种减压保鲜贮藏系统的补水装置,其特征在于:两个旋转喷头分别靠近两个溅水板凹面设置。

5.根据权利要求4所述的一种减压保鲜贮藏系统的补水装置,其特征在于:所述溅水板凹面壁上设置有多个半球状凸起。

6.根据权利要求5所述的一种减压保鲜贮藏系统的补水装置,其特征在于:所述水雾发生腔内壁为光滑的内壁。

7.根据权利要求6所述的一种减压保鲜贮藏系统的补水装置,其特征在于:所述回水管通过一个支管沿水雾发生器最下端向上插入与水雾发生腔相连通。

8.根据权利要求7所述的一种减压保鲜贮藏系统的补水装置,其特征在于:所述回水管通过另外三个支管分别沿水滴收集腔三个圆环形中空腔体最下端插入与水滴收集腔相连通。
