专利号: 2019107062798
申请人: 佛山市招材不锈钢有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

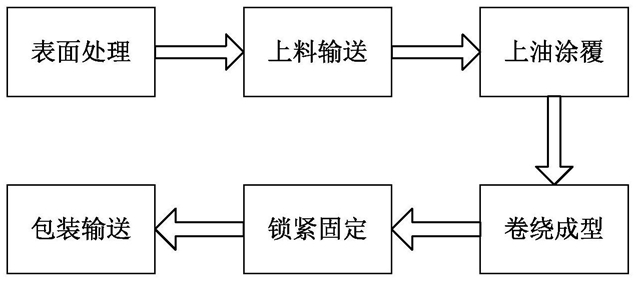

1.一种不锈钢板生产加工工艺,其特征在于:不锈钢板生产加工工艺包括以下步骤:

S1、表面清理:通过人工的方式对不锈钢板材表面的灰尘、铁屑和颗粒物杂质进行清洗;

S2、上料输送:将步骤S1中清理后的不锈钢板材放入输送装置(2)上,将不锈钢板材端部经上油装置(3)内部穿过;

S3、上油涂覆:上油机构(32)将待涂覆的防护油喷涂到步骤S2中的不锈钢板材上端,涂覆机构(33)可以均匀的将防护油涂抹在不锈钢板材表面;

S4、卷绕成型:将步骤S3中上油后的不锈钢板材端部与卷绕机连接,卷绕机将不锈钢板材卷绕成型;

S5、锁紧固定:通过捆扎的方式将步骤S4中卷绕成型的不锈钢进行捆扎固定;

S6、包装输送:将步骤S5中卷绕的不锈钢卷材进行防护包装,将包装后的不锈钢卷材进行入库输送;

上述加工方法在S1-S6步骤中的作业工序需由底板(1)、输送装置(2)和上油装置(3)配合完成相应的处理操作,其中:所述的底板(1)上端右侧安装有输送装置(2),输送装置(2)左侧设置有上油装置(3),上油装置(3)安装在底板(1)上端左侧;

所述的上油装置(3)包括输送架(31)、上油机构(32)、涂覆机构(33)和擦拭机构(34),所述的输送架(31)安装在底板(1)上端左侧,输送架(31)上端右侧安装有上油机构(32),输送架(31)上端中部对称安装有涂覆机构(33),底板(1)上端对称安装有擦拭机构(34),擦拭机构(34)分别位于输送架(31)前后两侧;

所述的涂覆机构(33)包括连接架(331)、转动电机(332)、转动架(333)、卡接支链(334)和清扫板(335),所述的输送架(31)上端安装有连接架(331),连接架(331)中部设置有空槽,空槽内部中部通过轴承安装有转动架(333),连接架(331)上端中部通过电机座安装有转动电机(332),转动电机(332)的输出轴与转动架(333)连接,转动架(333)上沿其周向均匀设置有卡槽,卡槽内部安装有卡接支链(334),卡接支链(334)通过卡接配合的方式连接有清扫板(335);

所述的清扫板(335)包括滑杆(3351)、连接弹簧(3352)、连接板(3353)和涂抹板(3354),所述的连接板(3353)内侧通过卡接配合的方式与卡接支链(334)连接,连接板(3353)上均匀设置有滑孔,滑孔内部通过滑动配合的方式连接有滑杆(3351),滑杆(3351)上端设置有连接弹簧(3352),滑杆(3351)下端之间连接有涂抹板(3354);

所述的擦拭机构(34)包括支架(341)、L型架(342)和擦拭板(343),所述的支架(341)安装在底板(1)上端,支架(341)上端安装有L型架(342),L型架(342)上端安装有擦拭板(343),擦拭板(343)为倾斜结构,擦拭板(343)上均匀设置有刷毛。

2.根据权利要求1所述的一种不锈钢板生产加工工艺,其特征在于:所述的输送装置(2)包括固定架(21)、放料辊(22)、输送辊(23)和输送电机(24),所述的固定架(21)安装在底板 (1)上端,固定架(21)呈U型结构,固定架(21)内部右侧通过轴承安装有放料辊(22),固定架(21)内部左侧通过轴承对称安装有输送辊(23),固定架(21)外侧通过电机座安装有输送电机(24),输送电机(24)的输出轴与输送辊(23)相连接。

3.根据权利要求1所述的一种不锈钢板生产加工工艺,其特征在于:所述的输送架(31)包括安装架(311)和转动辊(312),所述的安装架(311)安装在底板(1)上端,安装架(311)呈矩形结构,安装架(311)内部设置有空槽,空槽内部均匀设置有转动辊(312),转动辊(312)通过轴承均匀安装在安装架(311)上。

4.根据权利要求1所述的一种不锈钢板生产加工工艺,其特征在于:所述的上油机构(32)包括支撑架(321)和喷液头(322),所述的支撑架(321)安装在输送架(31)上端右侧,支撑架(321)内部下端通过销轴均匀安装有喷液头(322)。

5.根据权利要求1所述的一种不锈钢板生产加工工艺,其特征在于:所述的卡接支链(334)包括卡接架(3341)、卡接块(3342)、滑动杆(3343)和伸缩弹簧(3344),所述的卡槽内侧安装有卡接架(3341),卡槽内部对称设置有通孔,通孔内部通过滑动配合的方式连接有滑动杆(3343),滑动杆(3343)上安装有伸缩弹簧(3344),滑动杆(3343)内侧安装有卡接块(3342),清扫板(335)上设置有与卡接块(3342)配合的凹型槽。

6.根据权利要求1所述的一种不锈钢板生产加工工艺,其特征在于:所述的涂抹板(3354)为橡胶材料制成,涂抹板(3354)下端为波浪形结构。
