专利号: 2019107104131
申请人: 周木森
专利类型:发明专利
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2024-07-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

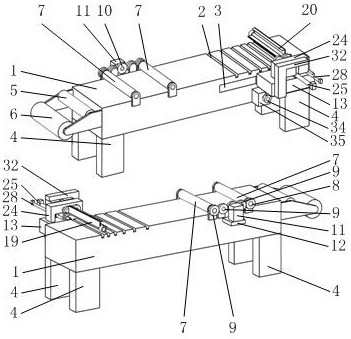

1.一种快递行业使用的制作筒状包装装置,其特征在于:它包括工作平台、滚筒A、材料卷筒、滚筒B、电驱模块A、滑块、电驱模块B、电驱模块C、卷轴、轴套、摆板B、分离铲刀、摆板A、电加热片、电动推杆A、刀座、割刀、电动推杆B、L拨板、卡板A、卡板B、电驱模块D,其中缠卷有塑料板的材料卷筒安装在工作平台进料端;滚筒A安装在材料卷筒与工作平台之间,滚筒A对从材料卷筒上出来的塑料板发挥引导作用;工作平台台面上方沿其长度方向间隔安装有两个用来牵引位于工作平台台面上的塑料板运动的滚筒B;滚筒B所在轴与安装在工作平台侧面上的电驱模块A的输出轴传动连接;工作平台侧面上沿其长度方向水平滑动有滑块,滑块被安装在工作平台上的电驱模块D驱动;

安装在滑块上的电驱模块C的输出轴与位于工作平台上方的卷轴连接,卷轴垂直于塑料板的运动方向;卷轴上安装有与之平行的条状摆板A,摆板A的延伸面经过卷轴的中心轴线;摆板A末端安装有与塑料板板面配合的电加热片;卷轴上嵌套有两个轴套,且两个轴套分别位于摆板A的两侧;两个轴套之间通过摆板B连接,摆板B的延伸面经过卷轴的中心轴线;摆板B末端安装有与电加热片配合的分离铲刀;卷轴圆柱面上安装的卡板A与安装在轴套端面上的卡板B配合;轴套与安装在滑块上的电驱模块B的输出轴传动连接;

安装在滑块上的电动推杆A和电动推杆B沿塑料板运动方向分布于卷轴的两侧,电动推杆A靠近工作平台的进料端;电动推杆A的伸缩端与工作平台台面上沿塑料板运动方向间隔分布的若干贯通工作平台两侧的横向槽配合;电动推杆A的伸缩端安装有刀座,刀座上安装有与塑料板配合的割刀;电动推杆B的伸缩端位于工作台台面以上,电动推杆B的伸缩端安装有与塑料板侧端面配合的L拨板。

2.根据权利要求1所述的一种快递行业使用的制作筒状包装装置,其特征在于:上述工作平台通过对称安装于其底部的四个支撑块固定于地面上;每个滚筒B所在轴的轴端都安装有齿轮A,两个齿轮A位于工作平台同侧;工作平台的同侧安装有两个齿轮B,且两个齿轮B位于两个齿轮A之间;两个齿轮B分别与两个齿轮A啮合;通过固定座A安装在工作平台侧面的电驱模块A的输出轴上安装有齿轮C,齿轮C同时与两个齿轮B啮合。

3.根据权利要求1所述的一种快递行业使用的制作筒状包装装置,其特征在于:上述滑块的下端面安装有齿条,齿条与安装在电驱模块D输出轴上的齿轮F啮合;滑块侧面上安装有梯形导块,梯形导块沿塑料板运动方向滑动于工作平台侧面上的梯形导槽内。

4.根据权利要求1所述的一种快递行业使用的制作筒状包装装置,其特征在于:上述电驱模块B的输出轴上安装有齿轮D,靠近滑块的轴套上安装有齿轮E,齿轮E与齿轮D啮合。

5.根据权利要求1所述的一种快递行业使用的制作筒状包装装置,其特征在于:上述分离铲刀上与电加热片配合的面为内凹弧面,电加热片上与塑料板配合的面为外凸弧面;分离铲刀上的内凹弧面的弧心位于卷轴中心轴线上,电加热片上的外凸弧面的弧心位于卷轴中心轴线上;分离铲刀上的内凹弧面的圆弧半径与电加热片上的外凸弧面的圆弧半径相等。

6.根据权利要求1所述的一种快递行业使用的制作筒状包装装置,其特征在于:上述电驱模块B和电驱模块C通过固定座C安装在滑块上;电驱模块B的输出轴和电驱模块C的输出轴同时与安装在滑块上的固定座B轴承配合。

7.根据权利要求1所述的一种快递行业使用的制作筒状包装装置,其特征在于:上述滚筒A的最上端与工作平台的台面相切。
