专利号: 2019107108503
申请人: 徐州易尚饰家装饰工程有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

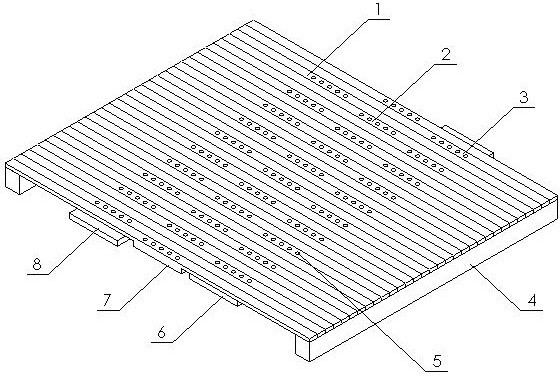

1.一种运输车用卸货装置,其特征在于包括底部固定架、滑动底板和推拉部件组成,滑动底板可移动的置于底部固定架上,所述推拉部件置于滑动底板底部,所述底部固定架由两个竖杆和两个横杆组成,两个横杆置于两个竖杆之间,且所述横杆的两端分别和两个竖杆垂直连接,滑动底板包括一号滑动底板、二号滑动底板和三号滑动底板,所述一号滑动底板由一号滑轨和一号固定底板组成,所述二号滑动底板由二号滑轨和二号固定底板组成,所述三号滑动底板由三号滑轨和三号固定底板组成,多个一号滑轨等距可移动的置于底部固定架上,多个二号滑轨等距可移动的置于底部固定架上,多个三号滑轨等距可移动的置于底部固定架上,所述二号滑轨的两侧分别为一号滑轨和二号滑轨,一号固定底板可移动的置于一号滑轨和横杆之间,所述一号滑轨上开有多个螺钉孔,且通过螺钉和一号固定底板相连接,二号固定底板可移动的置于二号滑轨和横杆之间,所述二号滑轨上开有多个螺钉孔,且通过螺钉和二号固定底板相连接,三号固定底板可移动的置于三号滑轨和横杆之间,所述三号滑轨上开有多个螺钉孔,且通过螺钉和三号固定底板相连接,所述二号固定底板位于一号固定底板和三号固定底板之间,所述一号固定底板一端向外延伸超出底部固定架一端一段距离,所述三号固定底板一端向外延伸超出底部固定架另一端一段距离,所述推拉部件由双向气缸、压力感应触头、气泵、电磁阀、气管和控制器组成,三个双向气缸分别通过固定套置于一号固定底板、二号固定底板和三号固定底板朝向底部固定架的面上,所述固定套为半圆形套,且固定套的两端分别通过螺钉安装固定,所述双向气缸两端的活塞杆一端上分别套置有连接套,且连接套一端和底部固定架相连接,所述连接套另一端端面上置有压力感应触头,且和双向气泵的缸体相对应,所述双向气缸两端的连接套分别和双向气缸内的两腔相连通,相邻的两个所述连接套之间置有气管,且气管的两端分别置于相邻的两个连接套上,所述气管连通相邻的两个连接套,气泵置于底部固定架上,所述气泵上的两个出气口分别通过气管和一号固定底板上的双向气缸两端的连接套相连通,所述电磁阀包括一号电磁阀、二号电磁阀、三号电磁阀和四号电磁阀,所述一号电磁阀置于连通气泵和一号固定底板上双向气缸一端的连接套的气管上,所述四号电磁阀置于连通气泵和一号固定底板上双向气缸另一端的连接套的气管上,所述二号电磁阀置于连通一号固定底板上双向气缸一端的连接套和二号固定底板上双向气缸一端的连接套的气管上,所述三号电磁阀置于连通二号固定底板上双向气缸一端的连接套和三号固定底板上双向气缸一端的连接套的气管上,控制器置于气泵上,所述控制器通过数据传输线和一号电磁阀、二号电磁阀、三号电磁阀和四号电磁阀相连接,所述控制器通过数据传输线和气泵相连接,所述压力感应触头通过数据传输线和控制器相连接。

2.根据权利要求1所述的一种运输车用卸货装置,其特征在于所述一号滑轨背向底部固定架的面上卡接置有顶盖板,所述二号滑轨背向底部固定架的面上卡接置有中心盖板,所述三号滑轨背向底部固定架的面上卡接置有中心盖板,所述中心盖板的两侧分别开有卡槽,所述顶盖板的两侧边分别卡置于相邻的卡槽内。

3.根据权利要求1所述的一种运输车用卸货装置,其特征在于所述顶盖板和中心盖板的卡接位置置有密封垫。

4.根据权利要求1所述的一种运输车用卸货装置,其特征在于所述双向气泵缸体和固定套内壁之间置有间隙。

5.根据权利要求1所述的一种运输车用卸货装置,其特征在于所述底部固定架和一号滑轨、二号滑轨和三号滑轨的接触面上置有光滑耐磨层。

6.根据权利要求1所述的一种运输车用卸货装置,其特征在于所述连接套和底部固定架的连接端为方形结构。

7.根据权利要求1所述的一种运输车用卸货装置,其特征在于所述一号滑轨、二号滑轨和三号滑轨配合,组合形成地板,通过推进式的地板对沙子进行自动推动卸沙。

8.根据权利要求7所述的一种运输车用卸货装置,其特征在于所述地板向运输车内回撤时,一号滑轨、二号滑轨和三号滑轨依次撤回,能够避免沙子跟随滑轨撤回运输车内,减小撤回的带动力。

9.根据权利要求1所述的一种运输车用卸货装置,其特征在于所述双向气缸为活塞杆固定、缸体移动的气缸。

10.根据权利要求3所述的一种运输车用卸货装置,其特征在于所述顶盖板的侧面为π型结构,所述中心盖板的侧面为π型结构。
