专利号: 2019107120261
申请人: 哈尔滨学院
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

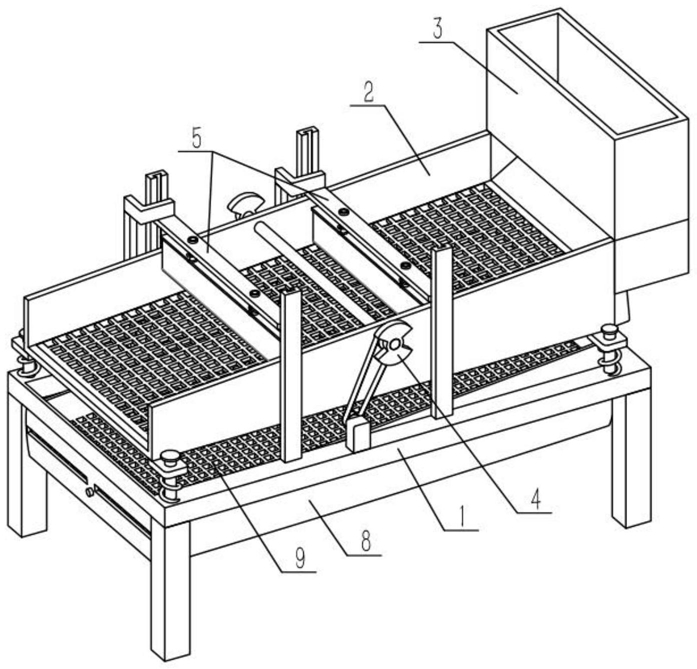

1.一种分类筛沙机,包括基体(1)、第一筛网(2)、初收斗(3)、震荡部(4)、缓落机构(5)、制动部(6)、传动部(7)、分斗(8)、增移器(9)和齿条(10),其特征在于:所述基体(1)上连接第一筛网(2),第一筛网(2)的右端固接初收斗(3),震荡部(4)转动连接在第一筛网(2)上侧的中部,缓落机构(5)设置有两个,两个缓落机构(5)分别滑动连接在第一筛网(2)中部的左右两侧,两个缓落机构(5)的前端分别固定连接一个齿条(10),两个齿条(10)镜像对称设置,制动部(6)固接在基体(1)上,基体(1)与位于右侧的齿条(10)的左端面啮合传动,传动部(7)固接在基体(1)上,制动部(6)与传动部(7)通过同步带传动连接,传动部(7)与位于左侧的齿条(10)的右端面啮合传动,分斗(8)与基体(1)固接,分斗(8)位于第一筛网(2)的正下方,增移器(9)与分斗(8)转动连接。

2.根据权利要求1所述的分类筛沙机,其特征在于:所述基体(1)包括基体本体(101)、限位栓体(102)、压缩弹簧Ⅰ(103)、导轨座(104)、开口(105)、电机Ⅰ(106)和带轮Ⅰ(107),所述基体本体(101)上端的四角上分别固接一个限位栓体(102),四个限位栓体(102)上分别套有一个压缩弹簧Ⅰ(103),四个限位栓体(102)的上端分别固接一个限位块Ⅰ,基体本体(101)中部的前后两端分别固接两个导轨座(104),电机Ⅰ(106)固接在基体本体(101)上,带轮Ⅰ(107)固接在电机Ⅰ(106)的输出轴上。

3.根据权利要求2所述的分类筛沙机,其特征在于:所述第一筛网(2)包括挡框(201)、第一筛网本体(202)和固缓座(203),所述挡框(201)上固接第一筛网本体(202),挡框(201)下端的四角上分别固接一个固缓座(203);四个固缓座(203)分别滑动连接在四个限位栓体(102)上,四个压缩弹簧Ⅰ(103)的上端分别与四个固缓座(203)的下端接触。

4.根据权利要求3所述的分类筛沙机,其特征在于:所述初收斗(3)包括上箱(301)、分流三角体(302)、下箱(303)和斜板(304),所述上箱(301)内端的中部固接分流三角体(302),下箱(303)固接在上箱(301)的下端,下箱(303)内固接斜板(304);下箱(303)固接在挡框(201)的右端。

5.根据权利要求4所述的分类筛沙机,其特征在于:所述震荡部(4)包括主轴(401)、激振块(402)和带轮Ⅱ(403),所述主轴(401)的左右两端分别固接一个激振块(402),带轮Ⅱ(403)固接在主轴(401)上;主轴(401)的前后两侧分别转动连接在挡框(201)的前后两端,带轮Ⅱ(403)与带轮Ⅰ(107)通过同步带传动连接。

6.根据权利要求5所述的分类筛沙机,其特征在于:所述缓落机构(5)包括挡板(501)、弧部(502)、稳定杆(503)、压缩弹簧Ⅱ(504)、载条板(505)、延伸块(506)和导块(507),所述挡板(501)的下端设置弧部(502),挡板(501)的上端固定连接两个稳定杆(503),两个稳定杆(503)的上端分别套有一个压缩弹簧Ⅱ(504),两个稳定杆(503)均滑动连接在载条板(505)上,两个压缩弹簧Ⅱ(504)的上端均与载条板(505)的下端面接触,两个稳定杆(503)的上端分别固接一个限位块Ⅱ,延伸块(506)固接在载条板(505)的左端,载条板(505)的前后两端分别固接一个导块(507);两个延伸块(506)分别固接一个齿条(10),位于右侧的两个导块(507)滑动连接在位于右侧的两个导轨座(104)内,位于左侧的两个导块(507)滑动连接在位于左侧的两个导轨座(104)内。

7.根据权利要求6所述的分类筛沙机,其特征在于:所述制动部(6)包括电机Ⅱ(601)、齿轮Ⅰ(602)和带轮Ⅲ(603),所述电机Ⅱ(601)的输出轴上固接齿轮Ⅰ(602)和带轮Ⅲ(603);

电机Ⅱ(601)固接在基体本体(101)的前端,齿轮Ⅰ(602)与位于右侧的齿条(10)的左端面啮合传动。

8.根据权利要求7所述的分类筛沙机,其特征在于:所述传动部(7)包括带座轴承(701)、轴Ⅰ(702)、齿轮Ⅱ(703)和带轮Ⅳ(704),所述带座轴承(701)上转动连接轴Ⅰ(702),轴Ⅰ(702)的前后两端分别固接齿轮Ⅱ(703)和带轮Ⅳ(704);齿轮Ⅱ(703)与位于左侧的齿条(10)的右端面啮合传动,带轮Ⅳ(704)与带轮Ⅲ(603)通过同步带传动连接。

9.根据权利要求8所述的分类筛沙机,其特征在于:所述分斗(8)包括弧框(801)、细沙集斗(802)和粗沙出口(803),所述弧框(801)的下端固接细沙集斗(802),弧框(801)左端的前后两侧分别设置一个粗沙出口(803);弧框(801)与基体本体(101)的内端固接,弧框(801)位于第一筛网本体(202)的正下方。

10.根据权利要求9所述的分类筛沙机,其特征在于:所述增移器(9)包括第二筛网(901)、轴Ⅱ(902)和电机Ⅲ(903),第二筛网(901)左右两端的中部分别固接一个轴Ⅱ(902),位于右端的轴Ⅱ(902)与电机Ⅲ(903)的输出轴固接;第二筛网(901)与弧框(801)的内端面滑动连接,两个轴Ⅱ(902)分别与弧框(801)的左右两端转动连接,电机Ⅲ(903)与基体本体(101)的右端固接。
