专利号: 2019107186697
申请人: 三峡大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种风电场并网对电网惯量削弱的定量计算方法,其特征在于包括以下步骤:步骤1:通过求解全电网日前等效惯量均值,聚类划分替代全电网的风电场邻近小区域电网,以此作为风电场惯量削弱量求解对象;

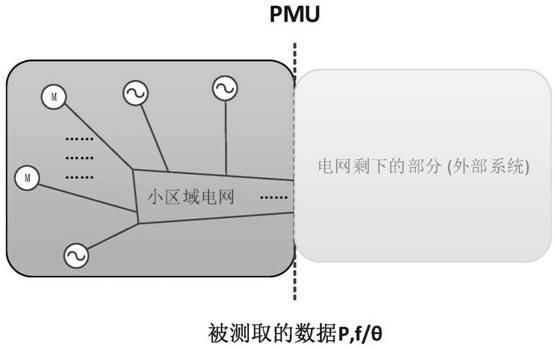

步骤2:根据所述小区域电网连接断面联络线的数据,利用摇摆方程求取小区域电网的等效惯量Heq;

小区域电网等值机电暂态摇摆方程为:

其中,δ、ω、ω0分别为小区域电网惯量中心母线的的电压相角、角速度、额定角速度;Pm是小区域电网内调速器工作时提供的机械功率之和;Pe是小区域电网各个连接断面联络线有功功率之和;当小区域电网在小扰动下运行时,摇摆方程中的变量在稳态附近小幅度变化如下:其中,Δω为小区域电网惯量中心母线的角速度变化量,ΔPm为小区域电网机械功率变化量之和,ΔPe是小区域电网各个连接断面联络线有功变化量之和;

步骤3:根据小区域电网内部各变电站关口总负荷实时数据,辨识旋转负荷的在线容量其中, 为旋转负荷第i时刻的额定在线容量;

步骤4:根据小区域电网等效惯量和负荷的在线容量以及同步机、风机的调度信息,求解出旋转负荷的惯量调度信息以及旋转负荷惯量的分解方法如下:

式中, 分别为小区域电网中同步发电机组、风电场、旋转负荷第i时刻的惯性时间常数; 分别为同步机组、风电场第i时刻的额定在线容量;

步骤5:通过步骤3、步骤4求取的旋转负荷的惯性时间常数和在线容量,以及同步发电机组和风电场的调度信息,求解风电场并网/离网两种状态下的惯性时间常数及惯性时间常数减小值:风电场并网:

风电场离网:

惯性时间常数减小:

式中, 分别为风电场并网、离网时小区域电网第i时刻的惯性时间常数,T为最大时刻点; 分别为小区域电网中同步发电机第i时刻的惯性时间常数与容量、风电机组第i时刻的惯性时间常数与容量、旋转负荷第i时刻的惯性时间常数与容量; 分别为风电场离网、并网两种状态下的小区域电网的惯性时间常数。
