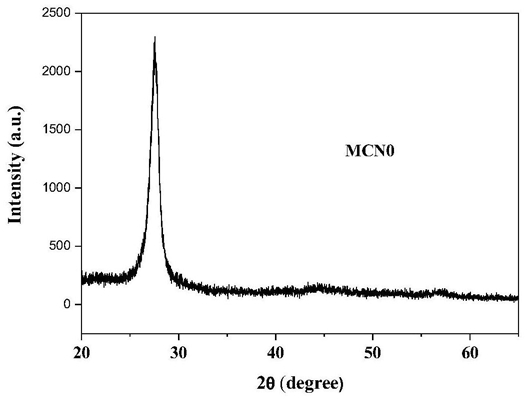

1.钼掺杂石墨相氮化碳催化剂，其特征在于，制备方法如下：

1)将含氮有机物溶于去离子水中，加热溶解，然后加入乙醛酸和钼酸铵，充分搅拌，烘干，得前驱体A；

2)将前驱体A，研磨，与管式炉中，氮气保护下，煅烧，得目标产物。

2.如权利要求1所述的钼掺杂石墨相氮化碳催化剂，其特征在于，步骤1)中，所述的含氮有机物是三聚氰胺、双氰胺、硫脲、尿素中的一种。

3.如权利要求1所述的钼掺杂石墨相氮化碳催化剂，其特征在于，步骤1)中，按摩尔比，含氮有机物：乙醛酸＝50-200：1。

4.如权利要求1所述的钼掺杂石墨相氮化碳催化剂，其特征在于，步骤1)中，按质量比，含氮有机物：钼酸铵＝1：0.0295-0.1386。

5.如权利要求1所述的钼掺杂石墨相氮化碳催化剂，其特征在于，步骤1)所述搅拌的温度为50-100℃，时间为0.5-5h。

6.如权利要求1所述的钼掺杂石墨相氮化碳催化剂，其特征在于，步骤1)所述烘干的温度为60-120℃。

7.如权利要求1所述的钼掺杂石墨相氮化碳催化剂，其特征在于，步骤2)中，于管式炉中，煅烧温度为300-800℃，时间为1-10h。

8.权利要求1所述的钼掺杂石墨相氮化碳催化剂在可见光下降解气体污染物异丙醇中的应用。
