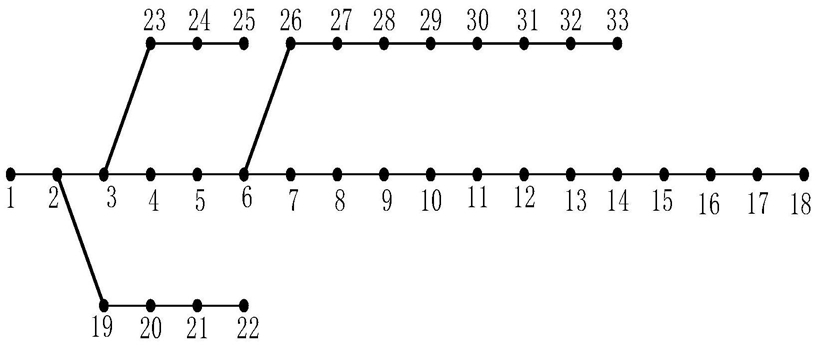

1.考虑负荷电压静特性的配电网线性潮流计算方法，其特征在于包括以下步骤：步骤1：结合配电网的典型特征，定量分析适用于配电网的简化条件；

步骤2：根据电压的变化将负荷模型划分为恒阻抗分量、恒电流分量和恒功率分量，建立一种考虑电压静特性的ZIP负荷模型，并根据配电网的简化条件，对其线性化处理；

步骤3：将潮流模型存在的非线性项1/Vi，通过最大和最小电压加权因子进行加权，得到一个线性的广义函数，并结合配电网的简化条件，将潮流模型简化成一种全线性化潮流模型；

步骤4：对全线性化潮流模型进行初等变换，实现对电压幅值和相位角的解耦；

步骤5：根据配电网各节点的已知量，求出网络中各个节点的电压和相角。

2.根据权利要求1所述考虑负荷电压静特性的配电网线性潮流计算方法，其特征在于：所述步骤1中，配电网的典型特征包括：①、节点电压幅值趋近于1.0p.u.；②、线路两端的相角非常小，使得配电网中所有节点的电压相角与平衡节点的电压相角相差不大；③、R/X比值比较大，接近或者大于1。

3.根据权利要求1所述考虑负荷电压静特性的配电网线性潮流计算方法，其特征在于：所述步骤1中，配电网的简化条件，如公式(1)所示：

4.根据权利要求1所述考虑负荷电压静特性的配电网线性潮流计算方法，其特征在于：所述步骤2中，根据电压的变化，建立一种考虑电压静特性的ZIP负荷模型,如公式(5)所示：其中，P(V)，Q(V)分别表示节点负载有功功率和无功功率；V,VN分别为节点实际电压和额定电压；PN,QN分别表示额定电压下的有功功率和无功功率；CZ,CI,CP分别表示节点有功恒阻抗、恒电流、恒功率负荷的比例系数；C′Z,C′I,C′P分别表示节点无功恒阻抗、恒电流、恒功率负荷的比例系数；各参数满足的约束条件为CZ+CI+CP＝1,C′Z+C′I+C′P＝1。

5.根据权利要求1所述考虑负荷电压静特性的配电网线性潮流计算方法，其特征在于：所述步骤2中，ZIP负荷模型线性化处理，以有功功率为例，如公式(2)所示：其中，P(V)表示节点负载有功功率；PN分别表示额定电压下的有功功率；CZ,CI,CP分别表示节点有功恒阻抗、恒电流、恒功率负荷的比例系数，V为节点实际电压，△V为实际电压与额定电压的差值，通常取值为0～0.1p.u.，其二阶及高阶项的取值相对较小，潮流计算中可忽略不计；PP，PI分别为ZIP负荷模型线性化后恒功率负荷和恒电流负荷新的比例系数；同理，无功功率线性化处理的方法与有功功率一致。

6.根据权利要求1所述考虑负荷电压静特性的配电网线性潮流计算方法，其特征在于：所述步骤3中，线性的广义函数K如公式(4)所示：

其中，i为节点的编号；Vi为节点i的电压幅值； Vmin，Vmax分别为电压最小加权因子和电压最大加权因子，要求Vmin≤Vi≤Vmax。

7.根据权利要求1所述考虑负荷电压静特性的配电网线性潮流计算方法，其特征在于：所述步骤3中，全线性潮流方程如公式(7)所示：

其中， Vmin，Vmax分别为电压最小加权因子和电压最大加权因

子；S，W，R分别为配电网中的平衡节点、PQ节点、PV节点的集合；PPS，PPW，QPW分别平衡节点有功功率、PQ节点有功功率、PQ节点无功功率的恒功率系数；PIS，PIW，QIW分别为平衡节点有功功率、PQ节点有功功率、PQ节点无功功率的恒电流系数；VS、δS分别为平衡节点电压幅值和相角；VW、δW分别为PQ节点电压幅值和相角；VR、δR分别为PV节点电压幅值和相角；diag(PPR)、diag(PPW)、diag(QPW)分别为PV节点有功功率的恒功率负荷系数对角矩阵、PQ节点有功功率的恒功率负荷系数对角矩阵、PV节点无功功率的恒功率负荷系数对角矩阵；GRS和BRS分别为PV节点与平衡节点的互导纳矩阵的实部和虚部；GWS和BWS分别为PQ节点与平衡节点的互导纳矩阵的实部和虚部；GWR和BWR分别为PQ节点与PV节点的互导纳矩阵的实部和虚部；GRR和BRR为PV节点自导纳矩阵的实部和虚部；BRW和GRW分别为PQ节点与PV节点的互导纳矩阵的实部和虚部；GWW和BWW分别为PQ节点自导纳矩阵的实部和虚部。

8.根据权利要求1所述考虑负荷电压静特性的配电网线性潮流计算方法，其特征在于：所述步骤4中，对电压幅值和相位角的解耦模型，如公式(8)所示：

其中， 为已知项，可以通过节点导纳矩阵和已知节点功率求出； 为已知

项，可通过以平衡节点、PQ节点、PV节点所组成的导纳矩阵求出； 为系统PQ节点和PV节点的相角集合， 为PQ节点的电压集合，两者均为未知量。

9.根据权利要求1所述考虑负荷电压静特性的配电网线性潮流计算方法，其特征在于：所述步骤5中，计算网络中各个节点的电压和相角模型，如公式(9)所示：JX＝B           (9)

其中，B为(n+m‑2)×1阶矩阵，其元素可由节点注入功率、导纳矩阵、平衡节点的电压幅值和PV节点的电压幅值求出，J为(n+m‑2)×(n+m‑2)阶方阵，其元素可由节点注入功率和导纳矩阵求得；X为系统未知电压和相角的集合；该模型的个数总和为m+n‑2刚好等于未知量的个数，因此，可求出网络中各个节点的电压和相角。
