专利号: 201910721664X
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

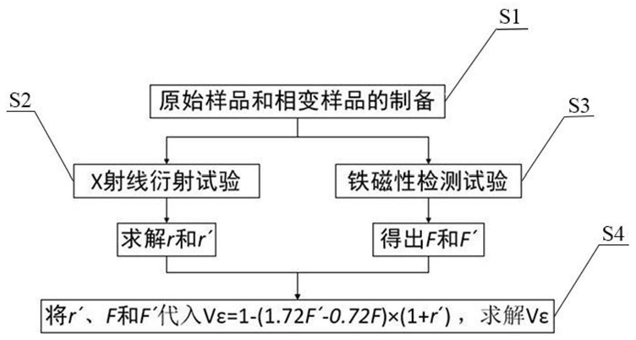

1.一种变形诱导ε马氏体转变含量的测试方法,其特征在于,其包括以下步骤:S1、在室温下,将具有TRIP效应的双相不锈钢作为试验件进行拉伸变形,使材料产生相变,制备出包含ε马氏体和α'马氏体的相变样品;

S2、利用X射线衍射法检测原始样品中面心立方结构与体心立方结构的体积比r、相变样品中面心立方结构与体心立方结构的体积比r',具体包括:S21、采用Cu靶分别对试验钢原始样品和相变样品进行X射线衍射,用于确定原始样品和相变样品中的铁素体含量;

S22、利用式(1)计算获得原始样品中面心立方组织与体心立方组织的体积比r,利用公式(2)计算获得相变样品中面心立方组织与体心立方组织的体积比r':其中,Iγ和I'γ分别为原始样品和相变样品中面心立方组织晶面衍射峰积分强度,Iα和I'α分别为原始样品和相变样品中体心立方组织晶面衍射峰积分强度;

S3、利用铁磁性检测法检测原始样品和相变样品中的铁磁体含量,对于原始样品,铁磁体仅为铁素体,而对于相变样品,铁磁体包含铁素体和α'马氏体,分别测量10次后取平均值,记为F和F';

S4、结合X射线衍射法和铁磁性检测法,求解ε马氏体转变含量,具体包括:S41、对比X射线衍射试验和铁磁性检测试验对原始样品中铁素体含量的测量结果,进行结果验证;

S42、通过联立方程组,获得ε马氏体转变含量的求解模型;

铁素体体积分数Vα可由式(3)表示:

Vγ=(Vα+Vα′)r′                          (4)其中,Vγ、Vα和Vα′分别为相变样品中奥氏体、铁素体和α'马氏体的体积分数;

α'马氏体的体积分数Vα′为:

Vα′=1.72(F′-Vα)                        (5)由于相变样品中含有四种相,即:

Vγ+Vα+Vα′+Vε=1                        (6)其中,Vε为相变样品中ε马氏体的体积分数;

联立公式(3)-(6),即可求解出相变样品中ε马氏体的体积分数Vε:Vε=1-(1.72F′-0.72F)-(1.72F′-0.72F)×r′=1-(1.72F′-0.72F)×(1+r′);   (7)S43、将X射线衍射法和铁磁性检测法的测试结果r'、F和F'代入式Vε=1-(1.72F′-

0.72F)×(1+r′),获得ε马氏体的体积分数Vε。

2.根据权利要求1所述的变形诱导ε马氏体转变含量的测试方法,其特征在于,在所述S1中,拉伸变形过程的应变速率为0.001s-1,以减少拉伸过程中变形热对相变的抑制作用,拉伸变形量为20%。

3.根据权利要求1所述的变形诱导ε马氏体转变含量的测试方法,其特征在于,在所述S21中,X射线的衍射角度为20°~120°,扫描速度为2°/min。

4.根据权利要求1所述的变形诱导ε马氏体转变含量的测试方法,其特征在于,在所述S22中,面心立方组织晶面选择{200}晶面、{220}晶面和{311}晶面,体心立方组织晶面选择{200}晶面和{211}晶面,并且面心立方组织和体心立方组织的衍射峰积分强度均取相应晶面衍射峰积分强度的平均值。
