专利号: 2019107228609
申请人: 浦江县汕淋贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

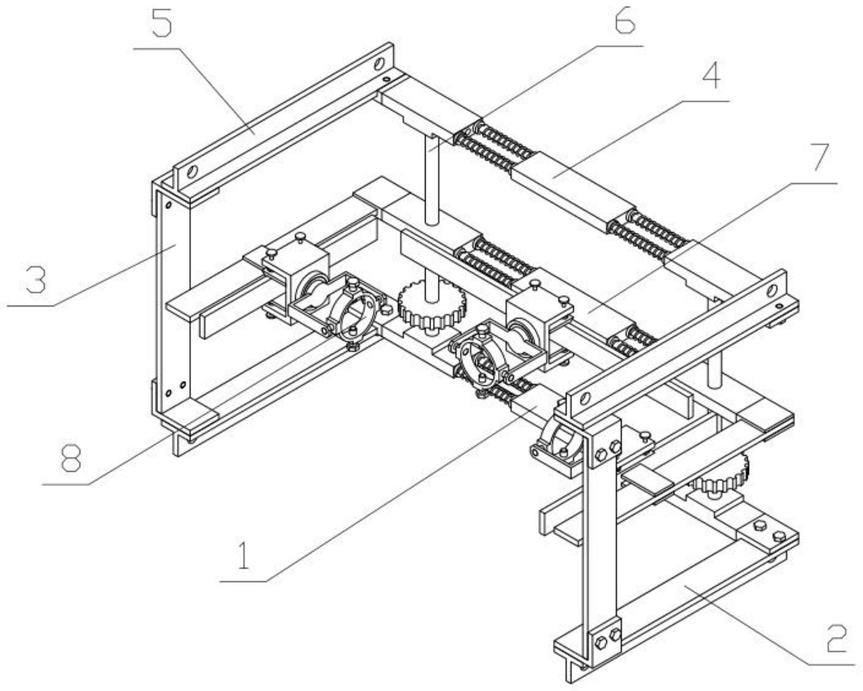

1.一种舞台用音响安装装置,包括安装底架(1)、安装底板(2)、支撑架(3)、安装顶板(4)、安装顶板(5)、调整机构(6)、安装支架(7)和安装机构(8),其特征在于:安装底架(1)的左右两端均可拆卸固定连接有安装底板(2),安装顶板(4)的左右两端均可拆卸固定连接有安装顶板(5),两个安装底板(2)和两个安装顶板(5)之间均可拆卸固定连接有支撑架(3),调整机构(6)设置有两个,两个调整机构(6)的两端分别转动连接在安装底架(1)和安装顶板(4)上,安装支架(7)通过螺纹连接在两个调整机构(6)上,安装支架(7)上卡接有多个安装机构(8)。

2.根据权利要求1所述的一种舞台用音响安装装置,其特征在于:所述安装底架(1)包括安装板Ⅰ(1-1)、螺纹杆Ⅰ(1-2)、安装板Ⅱ(1-3)、限位柱Ⅰ(1-4)和连接板Ⅰ(1-5),安装板Ⅰ(1-1)内转动连接有螺纹杆Ⅰ(1-2),螺纹杆Ⅰ(1-2)两端的螺纹旋向相反,螺纹杆Ⅰ(1-2)的两端均通过螺纹连接有安装板Ⅱ(1-3),安装板Ⅰ(1-1)的左右两侧均固定连接有两个限位柱Ⅰ(1-4),四个限位柱Ⅰ(1-4)分别滑动连接在两个安装板Ⅱ(1-3)上,四个限位柱Ⅰ(1-4)上均套装有压缩弹簧Ⅰ,压缩弹簧Ⅰ位于安装板Ⅰ(1-1)和安装板Ⅱ(1-3)之间,两个安装板Ⅱ(1-

3)的外侧均固定连接有连接板Ⅰ(1-5)。

3.根据权利要求2所述的一种舞台用音响安装装置,其特征在于:所述安装底板(2)设置有两个,两个安装底板(2)的一端分别可拆卸固定连接在两个安装板Ⅱ(1-3)上,两个安装底板(2)上均设置有多个安装孔。

4.根据权利要求3所述的一种舞台用音响安装装置,其特征在于:所述安装顶板(4)包括安装板Ⅲ(4-1)、限位柱Ⅱ(4-2)、安装板Ⅳ(4-3)和连接板Ⅲ(4-4),安装板Ⅲ(4-1)的左右两端均固定连接有两个限位柱Ⅱ(4-2),四个限位柱Ⅱ(4-2)分别滑动连接在两个安装板Ⅳ(4-3)上,四个限位柱Ⅱ(4-2)上均套装有压缩弹簧Ⅱ,压缩弹簧Ⅱ位于安装板Ⅲ(4-1)和安装板Ⅳ(4-3)之间,两个安装板Ⅳ(4-3)的外侧均可拆卸固定连接有连接板Ⅲ(4-4)。

5.根据权利要求4所述的一种舞台用音响安装装置,其特征在于:所述安装顶板(5)设置有两个,两个安装顶板(5)的一端分别可拆卸固定连接在两个连接板Ⅲ(4-4)上,两个安装顶板(5)上均设置有多个安装孔。

6.根据权利要求5所述的一种舞台用音响安装装置,其特征在于:所述支撑架(3)包括支撑板Ⅰ(3-1)和连接板Ⅱ(3-2),支撑板Ⅰ(3-1)的上下两端均可拆卸固定连接有连接板Ⅱ(3-2),支撑架(3)设置有两个,位于上端的两个连接板Ⅱ(3-2)分别固定连接在两个安装顶板(5)上,位于下端的两个连接板Ⅱ(3-2)分别固定连接在两个安装底板(2)上。

7.根据权利要求6所述的一种舞台用音响安装装置,其特征在于:所述调整机构(6)包括螺纹杆Ⅱ(6-1)和调整轮(6-2),螺纹杆Ⅱ(6-1)上固定连接有调整轮(6-2),两个螺纹杆Ⅱ(6-1)的两端分别转动连接在两个安装板Ⅱ(1-3)和两个安装板Ⅳ(4-3)上。

8.根据权利要求7所述的一种舞台用音响安装装置,其特征在于:所述安装支架(7)包括安装板Ⅴ(7-1)、限位柱Ⅲ(7-2)、安装板Ⅵ(7-3)、支撑板Ⅱ(7-4)、卡接滑动板Ⅰ(7-5)和卡接滑动板Ⅱ(7-6),安装板Ⅴ(7-1)的左右两端均固定连接有两个限位柱Ⅲ(7-2),四个限位柱Ⅲ(7-2)分别滑动连接在两个安装板Ⅵ(7-3)上,四个限位柱Ⅲ(7-2)上均套装有压缩弹簧Ⅲ,压缩弹簧Ⅲ位于安装板Ⅴ(7-1)和安装板Ⅵ(7-3)之间,两个安装板Ⅵ(7-3)的外侧均可拆卸固定连接有支撑板Ⅱ(7-4),两个支撑板Ⅱ(7-4)的内侧均可拆卸固定连接有卡接滑动板Ⅰ(7-5),安装板Ⅴ(7-1)的前端可拆卸固定连接有卡接滑动板Ⅱ(7-6),两个安装板Ⅵ(7-3)分别通过螺纹连接在两个螺纹杆Ⅱ(6-1)上。

9.根据权利要求8所述的一种舞台用音响安装装置,其特征在于:所述安装机构(8)包括安装门架(8-1)、卡接板(8-2)、滑动柱(8-3)、转动电机(8-4)、转动环(8-5)、安装侧板(8-

6)、安装环(8-7)和安装钉(8-8),卡接板(8-2)设置有两个,两个卡接板(8-2)的外侧均固定连接有两个滑动柱(8-3),四个滑动柱(8-3)分别滑动连接在安装门架(8-1)内侧的上下两端,四个滑动柱(8-3)上均套装有压缩弹簧Ⅳ,压缩弹簧Ⅳ位于安装门架(8-1)和卡接板(8-

2)之间,安装门架(8-1)内固定连接有转动电机(8-4),转动电机(8-4)的输出轴上固定连接有转动环(8-5),转动环(8-5)的两端均固定连接有安装侧板(8-6),两个安装侧板(8-6)之间转动连接有安装环(8-7),安装环(8-7)上设置有多个安装钉(8-8),多个安装机构(8)分别卡接在卡接滑动板Ⅰ(7-5)和卡接滑动板Ⅱ(7-6)上。
