专利号: 2019107247101
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

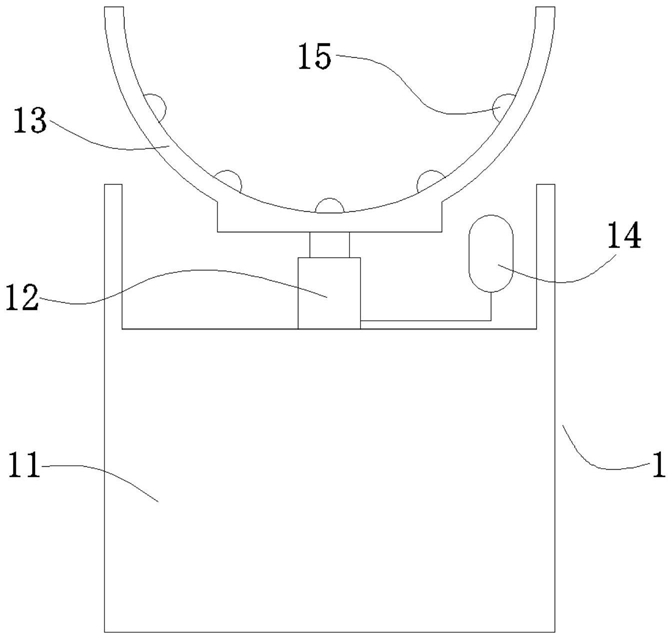

1.一种地下输送管道用沉降监控补偿系统,其特征在于,包括用于支撑输送管道的支撑补偿装置和用于监控所述支撑补偿装置下方土体沉降量的监控系统,所述支撑补偿装置包括基座和可竖向伸缩变形的弹性支撑机构,所述弹性支撑机构竖向安装在所述基座上,且顶部安装有呈圆弧形的支承板,所述支承板的内径与输送管道的外径相匹配,使输送管道能够放置在所述支承板内。

2.如权利要求1所述的地下输送管道用沉降监控补偿系统,其特征在于,所述弹性支撑机构为竖向安装在所述基座上的支撑柱塞油缸,所述支撑补偿装置还包括用于维持压力稳定的储能器,所述蓄能器通过液压管与所述支撑柱塞油缸相连;所述监控系统包括安装在所述储能器和支撑柱塞油缸之间油路上的压力传感器,和用于采集所述压力传感器的检测数据的数据采集模块,所述数据采集模块上连接有第一无线通讯模块;还包括用于接收所述压力传感器的检测数据的监控主机,所述监控主机上连接有第二无线通讯模块。

3.如权利要求2所述的地下输送管道用沉降监控补偿系统,其特征在于,还包括沿管道铺装路径间隔设置的无线中继模块,相邻两个所述无线中继模块之间具有多个所述支撑补偿装置,且相邻两个所述无线中继模块通过无线网络相连;每个所述支撑补偿装置上均具有对应设置的所述压力传感器、数据采集模块和第一无线通讯模块;所述第一无线通讯模块无线连接至邻近的所述无线中继模块,并通过所述无线中继模块与所述第二无线通讯模块相连接。

4.如权利要求1所述的地下输送管道用沉降监控补偿系统,其特征在于,所述储能器为皮囊式蓄能器。

5.如权利要求1所述的地下输送管道用沉降监控补偿系统,其特征在于,所述支承板整体呈半圆形。

6.如权利要求1所述的地下输送管道用沉降监控补偿系统,其特征在于,所述支承板的内侧均布有突出设置的弹性球体。

7.一种地下输送管道用沉降监控补偿方法,其特征在于,监控补偿前,先获取如权利要求1~6中任一权利要求所述地下输送管道用沉降监控补偿系统。
