专利号: 2019107284098
申请人: 嘉兴市恒泰化工科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

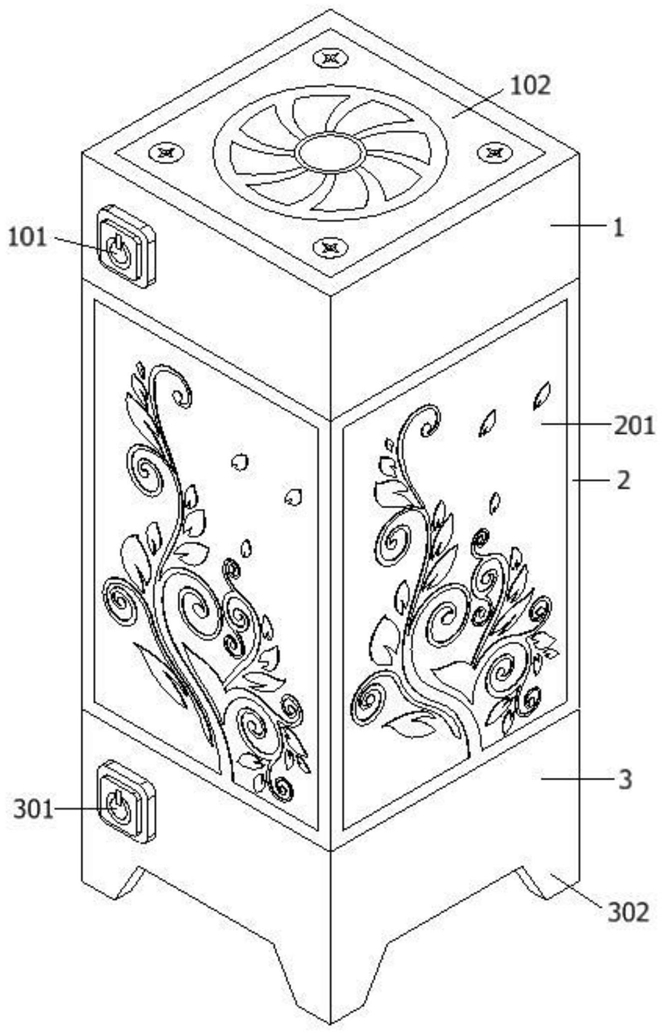

1.用于室内环保的活性碳净化装饰物,其特征在于:该用于室内环保的活性碳净化装饰物包括:木质顶座框板结构(1)、第一按压式开关按钮(101)、微型吸风风扇组(102)、第一锂电池盒(103)、第一定位槽孔(104)、木质矩形框板(2)、装饰画结构(201)、定位杆(202)、木质底座框板结构(3)、第二按压式开关按钮(301)、支撑角座结构(302)、微型吹风风扇组(303)、第二锂电池盒(304)、第二定位槽孔(305)、木质矩形块(4)、第一圆形通孔(401)、扇形橡胶薄片(5)、木质矩形体(6)、第二圆形通孔(601)、活性炭吸附净化结构(7)、铝质框架(701)、蜂窝活性炭过滤棉(702)、铝质蜂窝状板(8)和棉芯(9);所述木质底座框板结构(3)底端面四处边缘夹角部位均通过黏合剂黏接有一块所述支撑角座结构(302);所述木质底座框板结构(3)底端内部内嵌有一组所述微型吹风风扇组(303);所述木质底座框板结构(3)后端面设置有一组与所述微型吹风风扇组(303)电连接的所述第二锂电池盒(304);所述木质底座框板结构(3)左端面设置有一个与所述微型吹风风扇组(303)电连接的所述第二按压式开关按钮(301);所述木质底座框板结构(3)顶端面四处边缘夹角部位均开设有一处所述第二定位槽孔(305);所述木质底座框板结构(3)正上方设置有一块所述木质矩形框板(2);所述木质矩形框板(2)顶端面四处边缘夹角部位及底端面四处边缘夹角部位均固定连接有一根所述定位杆(202);当所述木质矩形框板(2)底端面与所述木质底座框板结构(3)顶端面相贴合时,所述木质矩形框板(2)底端面的四根所述定位杆(202)分别插接在四处所述第二定位槽孔(305)内;所述木质矩形框板(2)正上方设置有一块所述木质顶座框板结构(1);所述木质顶座框板结构(1)底端面四处边缘夹角部位均开设有一处所述第一定位槽孔(104);当所述木质顶座框板结构(1)底端面与所述木质矩形框板(2)顶端面相贴合时,所述木质矩形框板(2)顶端面的四根所述定位杆(202)分别插接在四处所述第一定位槽孔(104)内;所述木质顶座框板结构(1)顶端内部内嵌有一组所述微型吸风风扇组(102);所述木质顶座框板结构(1)后端面设置有一组与所述微型吸风风扇组(102)电连接的所述第一锂电池盒(103);所述木质顶座框板结构(1)左端面设置有一个与所述微型吸风风扇组(102)电连接的所述第一按压式开关按钮(101);

所述木质底座框板结构(3)顶端内部嵌合一块所述铝质蜂窝状板(8);所述铝质蜂窝状板(8)中的若干处六边形蜂窝槽内均可嵌合一块所述棉芯(9),且所述棉芯(9)为可拆卸结构;

所述木质矩形框板(2)内端嵌合有一块所述木质矩形体(6),且木质矩形体(6)的尺寸与所述木质矩形框板(2)内端尺寸相一致;所述木质矩形体(6)顶端面轴心部位开设有一处所述第二圆形通孔(601);

所述铝质框架(701)整体结构与现有成熟技术中SX型静态混合器内部SX型单元结构相似;所述蜂窝活性炭过滤棉(702)附着在所述铝质框架(701)的单元结构上。

2.如权利要求1所述用于室内环保的活性碳净化装饰物,其特征在于:所述第二圆形通孔(601)内设置有一组经由所述铝质框架(701)和所述蜂窝活性炭过滤棉(702)共同构成的所述活性炭吸附净化结构(7)。

3.如权利要求1所述用于室内环保的活性碳净化装饰物,其特征在于:所述木质顶座框板结构(1)底端内部嵌合一块所述木质矩形块(4);所述木质矩形块(4)轴心部位开设有一处所述第一圆形通孔(401)。

4.如权利要求1所述用于室内环保的活性碳净化装饰物,其特征在于:所述第一圆形通孔(401)内呈环形阵列状黏接有六片所述扇形橡胶薄片(5);当六片所述扇形橡胶薄片(5)均处于普通状态时,该六片所述扇形橡胶薄片(5)相互接触处于密封闭合状态。

5.如权利要求1所述用于室内环保的活性碳净化装饰物,其特征在于:所述木质矩形框板(2)四处侧端面均雕刻有所述装饰画结构(201)。
