专利号: 2019107329718
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

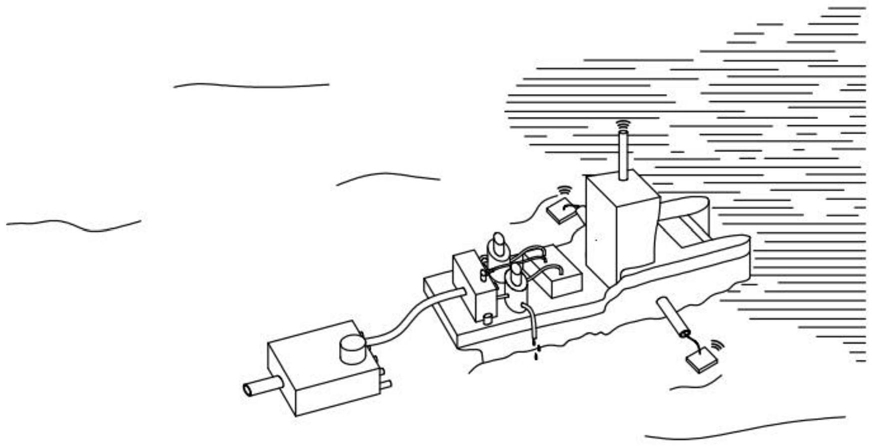

1.一种海洋溢油清理回收装置,包括:

船体(100),所述船体(100)两侧固接有第一固定杆(150),所述第一固定杆(150)端部通过绳体(130)连接有设于水中的监测组件(140),所述监测组件(140)与设置在船体(100)上的处理器(110)无线连接,

其中,所述船体(100)上固定有集油箱(10)、第三滤油箱(20)、第二滤油箱(30),所述集油箱(10)通过第一排油管(22)与第三滤油箱(20)连接,所述第三滤油箱(20)通过第二连接管(34)与第二滤油箱(30)连接,所述第二滤油箱(30)通过第一连接管(41)与设于船体(100)船尾后侧水面的第一滤油箱(40)连接,所述第一滤油箱(40)箱体上端固定有第一抽液泵(43)用于抽取第一滤油箱(40)内液体通过第一连接管(41)输入第二滤油箱(30)内;

所述第二滤油箱(30)内部由第一吸油板(35)分隔为上下空间,所述第一连接管(41)与第二滤油箱(30)下部箱体连通,所述第二连接管(34)与第二滤油箱(30)上部箱体连通,所述第二滤油箱(30)上方设有第二抽液泵(33),所述第二抽液泵(33)进液管端口设于第二滤油箱(30)上部箱体内,所述 第二抽液泵(33)出液端通过第二排油管(32)与集油箱(10)连接;

所述第二滤油箱(30)箱底设有气板(39),所述气板(39)内部中空,其表面均布气孔(391),所述气板(39)一侧通过第三连接管(392)连接设于第二滤油箱(30)外侧的气泵(31),所述第三连接管(392)一端口设于气板(39)内部腔体内,另一端口连接气泵(31)输气端;

所述气板(39)与第一吸油板(35)之间设有至少两个与第二滤油箱(30)底面垂直的皮带轮(38),所述皮带轮(38)之间通过皮带(37)连接,所述皮带轮(38)由设置在第二滤油箱(30)一侧的第三电机驱动,所述第二滤油箱(30)一侧内壁上具有与皮带(37)表面接触的刮板(36)。

2.根据权利要求1所述的一种海洋溢油清理回收装置,其特征在于:所述第一滤油箱(40)内由水平设置的第二吸油板(47)分成上下两空间,所述第一滤油箱(40)下部空间一侧壁上连接有两端贯通的第一进液管(44),所述第一进液管(44)内设有同轴的螺杆(46),所述螺杆(46)由设于第一滤油箱(40)内的第一电机(45)驱动,所述设第一进液管(44)的第一滤油箱(40)的箱面的对应面底部排布设有第一排水管(42)。

3.根据权利要求2所述的一种海洋溢油清理回收装置,其特征在于:所述第一抽液泵(43)的进液管端口设于第一滤油箱(40)内第二吸油板(47)上方,用于抽取第二吸油板(47)上方的油水混合液。

4.根据权利要求1所述的一种海洋溢油清理回收装置,其特征在于:所述第三滤油箱(20)顶部设有第二电机(23),所述第二电机(23)输出轴设于第三滤油箱(20)内并驱动输出轴侧面环绕设置的搅拌板(24)旋转,所述第三滤油箱(20)底部设有第二排水管(21)。

5.根据权利要求4所述的一种海洋溢油清理回收装置,其特征在于:所述搅拌板(24)由第一搅拌板(241)与第二搅拌板(242)组成,所述第一搅拌板(241)与第二搅拌板(242)之间具有130°~140°的夹角,所述第二搅拌板(242)的面积小于第一搅拌板(241)面积。
