1.一种小直径钢丝绳张力与行程在线监测系统,其特征在于:包括机架(4)、靠绳轮、传动结构、压力传感器(13)、光电编码器(12)和信号发送模块;
所述靠绳轮安装在机架(4)上;

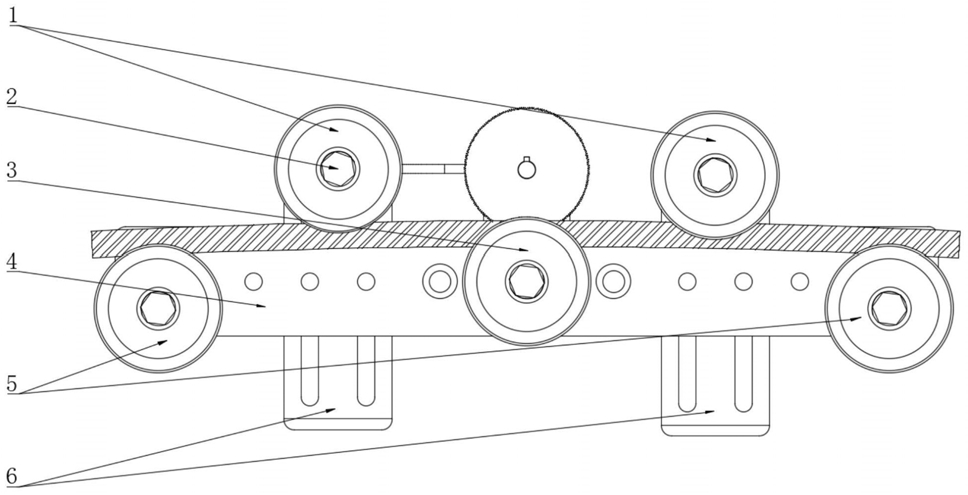

所述靠绳轮包括两个上靠绳轮(1)、两个下靠绳轮(5)和一个中部靠绳轮(3);
待测钢丝绳(11)穿过上靠绳轮(1)、下靠绳轮(5)和中部靠绳轮(3);
所述上靠绳轮(1)可升降安装在机架(4)上,所述待测钢丝绳(11)可被上靠绳轮(1)压紧固定;
所述中部靠绳轮(3)通过传动结构分别与压力传感器(13)和光电编码器(12)连接,所述压力传感器(13)和光电编码器(12)固定在机架(4)上,所述压力传感器(13)和光线编码器分别与信号发送模块电连接;
所述信号发送模块与用户终端(15)电连接。
2.如权利要求1所述的小直径钢丝绳张力与行程在线监测系统,其特征在于:包括限位板(6),所述靠绳轮通过轮轴与限位板(6)连接。
3.如权利要求2所述的小直径钢丝绳张力与行程在线监测系统,其特征在于:所述限位板(6)上安装有高度调节结构,所述高度调节结构与上靠绳轮(1)连接。
4.如权利要求3所述的小直径钢丝绳张力与行程在线监测系统,其特征在于:所述高度调节结构包括调节手柄(9)和升降组件,所述升降组件分别与调节手柄(9)和上靠绳轮(1)连接,所述调节手柄(9)通过升降组件与上靠绳轮(1)连接。
5.如权利要求1至4任一所述的小直径钢丝绳张力与行程在线监测系统,其特征在于:所述传动结构为传动齿轮组结构。
6.如权利要求5所述的小直径钢丝绳张力与行程在线监测系统,其特征在于:所述传动结构包括主动齿轮(19)、主动齿轮(19)轴、从动齿轮(16)、从动齿轮(16)轴,所述主动齿轮(19)与中部靠绳轮(3)同轴安装在主动齿轮(19)轴上,所述压力传感器(13)与主动齿轮(19)轴刚性连接,所述从动齿轮(16)安装在从动齿轮(16)轴上,所述从动齿轮(16)轴通过联轴器(10)与光电编码器(12)连接,所述主动齿轮(19)与从动齿轮(16)啮合。
7.如权利要求1至4任一所述的小直径钢丝绳张力与行程在线监测系统,其特征在于:所述信号发送模块包括无线发送模块(14),所述无线发送模块(14)通过蓝牙与手机、计算机客户端无线连接。
8.如权利要求7所述的小直径钢丝绳张力与行程在线监测系统,其特征在于:所述无线发送模块(14)与手机、计算机客户端蓝牙模块的串行端口基于SPP通讯协议。
