1.一种二硫化钼/硒化镍复合材料的制备方法，其特征在于一种二硫化钼/硒化镍复合材料的制备方法是按以下步骤完成的：

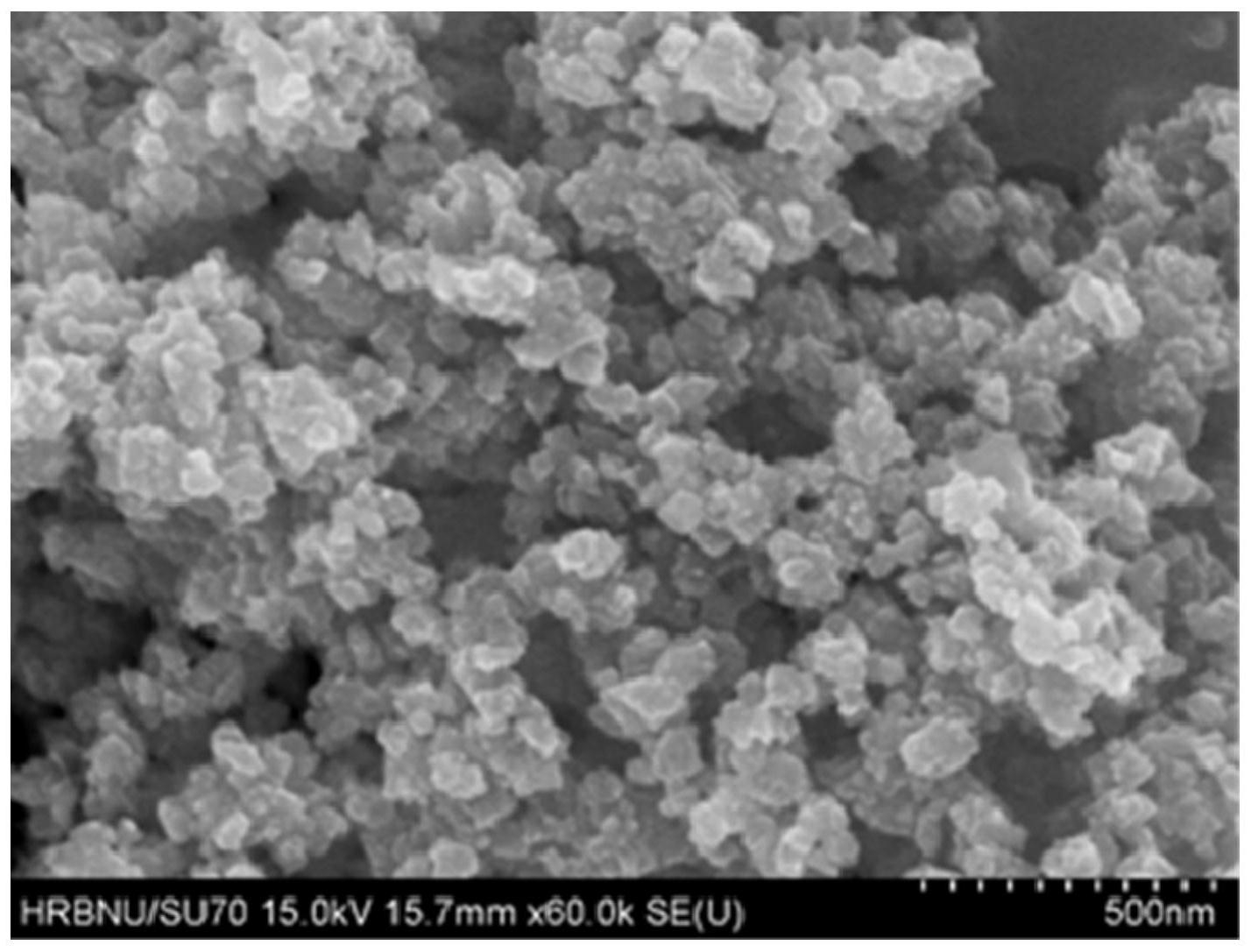

一、制备硒化镍纳米颗粒：

①、首先将硒粉和NaBH4加入到N,N‑二甲基甲酰胺中，然后在搅拌速度为200r/min～

400r/min的条件下搅拌反应0.5h～1.5h，再加入NiCl2·6H2O，最后在搅拌速度为200r/min～400r/min的条件下搅拌反应0.5h～1.5h，得到黑色溶液；

步骤一①中所述的硒粉的质量与N,N‑二甲基甲酰胺的体积比为(0.1g～0.5g):30mL；

步骤一①中所述的NaBH4的质量与N,N‑二甲基甲酰胺的体积比为(0.05g～0.3g):30mL；

步骤一①中所述的NiCl2·6H2O的质量与N,N‑二甲基甲酰胺的体积比为(0.2g～0.7g):

30mL；

②、将黑色溶液转移到聚四氟乙烯反应釜中，再在温度为150℃～170℃下反应10h～

14h，自然冷却至室温，得到反应产物Ⅰ；首先使用无水乙醇为清洗剂对反应产物Ⅰ离心清洗1次～3次，再使用去离子水为清洗剂对反应产物Ⅰ离心清洗1次～3次，最后在温度为50℃～

70℃下干燥10h～14h，得到硒化镍纳米颗粒；

二、复合：

①、首先将硒化镍纳米颗粒加入到去离子水中，然后超声，再加入(NH4)6Mo7O24·4H2O和CS(NH2)2，最后在搅拌速度为200r/min～400r/min的条件下搅拌反应0.5h～1.5h，得到均匀分散的溶液；

步骤二①中所述的硒化镍纳米颗粒的质量与去离子水的体积比为(60mg～90mg):

30mL；

步骤二①中所述的(NH4)6Mo7O24·4H2O的质量与去离子水的体积比为(50mg～70mg):

30mL；

步骤二①中所述的CS(NH2)2的质量与去离子水的体积比为(100mg～120mg):30mL；

②、将均匀分散的溶液转移到聚四氟乙烯反应釜中，再在温度为170℃～190℃下反应

20h～28h，再自然冷却至室温，得到反应产物Ⅱ；首先使用无水乙醇为清洗剂对反应产物Ⅱ离心清洗1次～3次，再使用去离子水为清洗剂对反应产物Ⅱ离心清洗1次～3次，最后在温度为50℃～70℃下干燥10h～14h，得到二硫化钼/硒化镍复合材料。

2.根据权利要求1所述的一种二硫化钼/硒化镍复合材料的制备方法，其特征在于步骤一①中所述的硒粉的质量与N,N‑二甲基甲酰胺的体积比为(0.2g～0.4g):30mL；所述的NaBH4的质量与N,N‑二甲基甲酰胺的体积比为(0.1g～0.2g):30mL；所述的NiCl2·6H2O的质量与N,N‑二甲基甲酰胺的体积比为(0.4g～0.6g):30mL。

3.根据权利要求2所述的一种二硫化钼/硒化镍复合材料的制备方法，其特征在于步骤一①中所述的硒粉的质量与N,N‑二甲基甲酰胺的体积比为0.316g:30mL；所述的NaBH4的质量与N,N‑二甲基甲酰胺的体积比为0.189g:30mL；所述的NiCl2·6H2O的质量与N,N‑二甲基甲酰胺的体积比为0.4754g:30mL。

4.根据权利要求1所述的一种二硫化钼/硒化镍复合材料的制备方法，其特征在于步骤一②中每次离心清洗的转速为7000r/min～9000r/min，离心清洗的时间为3min～8min；步骤二②中每次离心清洗的转速为7000r/min～9000r/min，离心清洗的时间为3min～8min。

5.根据权利要求1所述的一种二硫化钼/硒化镍复合材料的制备方法，其特征在于步骤一②中将黑色溶液转移到聚四氟乙烯反应釜中，再在温度为155℃～160℃下反应11h～

12h，自然冷却至室温，得到反应产物Ⅰ；首先使用无水乙醇为清洗剂对反应产物Ⅰ离心清洗2次～3次，再使用去离子水为清洗剂对反应产物Ⅰ离心清洗2次～3次，最后在温度为60℃～

70℃下干燥11h～12h，得到硒化镍纳米颗粒。

6.根据权利要求1所述的一种二硫化钼/硒化镍复合材料的制备方法，其特征在于步骤二①中所述的超声的功率为150W～300W，超声时间为20min～40min；步骤二①中所述的硒化镍纳米颗粒的质量与去离子水的体积比为(60mg～90mg):30mL；步骤二①中所述的(NH4)

6Mo7O24·4H2O的质量与去离子水的体积比为(50mg～70mg):30mL；步骤二①中所述的CS(NH2)2的质量与去离子水的体积比为(100mg～120mg):30mL。

7.根据权利要求6所述的一种二硫化钼/硒化镍复合材料的制备方法，其特征在于步骤二①中所述的超声的功率为240W，超声时间为30min；步骤二①中所述的硒化镍纳米颗粒的质量与去离子水的体积比为76mg:30mL；步骤二①中所述的(NH4)6Mo7O24·4H2O的质量与去离子水的体积比为62mg:30mL；步骤二①中所述的CS(NH2)2的质量与去离子水的体积比为

114mg:30mL。

8.根据权利要求1所述的一种二硫化钼/硒化镍复合材料的制备方法，其特征在于步骤二②将均匀分散的溶液转移到聚四氟乙烯反应釜中，再在温度为175℃～185℃下反应22h～26h，再自然冷却至室温，得到反应产物Ⅱ；首先使用无水乙醇为清洗剂对反应产物Ⅱ离心清洗2次～3次，再使用去离子水为清洗剂对反应产物Ⅱ离心清洗2次～3次，最后在温度为55℃～65℃下干燥11h～13h，得到二硫化钼/硒化镍复合材料。
