1.一种有色金属尾矿中危重金属砷和铅原位分离富集方法，其特征在于具体步骤为：（1）将有色金属尾矿进行磨破处理，得到小于100目的原始磨破矿料，于烘箱内100 200~℃空气氛围下进行干燥，直至其失重率小于5%，得到干化矿料；

（2）将步骤（1）所得干化矿料和质量百分比浓度为3% 20%的稀硝酸溶液按1g：3 40mL的~ ~比例置于容器内，于45 90℃温度下搅拌处理1 8小时，然后进行固液分离处理，收集即酸洗~ ~液以备后用；对所得固渣进行水洗处理，直至滤液pH降至中性，收集所得固体，并将其100~

200℃空气氛围下进行干燥处理2 12小时，得到干化酸浸矿料；

~

（3）将步骤（2）所得干化酸浸矿料与固体NaOH以1:0.8 2.0的质量比例在马弗炉内于空~气氛围条件下500 800℃煅烧1 5小时即高温碱熔活化，得到高温活化矿料；

~ ~

（4）将步骤（3）所得高温活化矿料与蒸馏水按1g:4 8mL的比例进行搅拌水解，然后在~

1500～3000转/分钟转速下离心除杂处理10～20分钟，得到上层除杂活化矿料溶液；

（5）将步骤（4）所得除杂活化矿料溶液转移至反应容器中，在40℃ 60℃恒温条件下搅~拌0.5 2小时；以有机醇为结构导向剂，并向合成液中加入晶种和蒸馏水，其中以干化酸浸~矿料中SiO2的量即SiO2投料为基准，计算有机醇、晶种和蒸馏水的用量，比例分别为有机醇/SiO2投料摩尔比=0.1~4、晶种/SiO2投料质量比=0.002~0.02和H2O/SiO2投料质量比=5~50；依次加入所需的有机醇、和晶种，将所需蒸馏水清洗瓶口粘附的晶种冲洗进合成液，搅拌15分钟；

所述有机醇为无水乙醇或化学纯正丁醇；

所述晶种为ZSM-5分子筛，其SiO2/Al2O3摩尔比大于20；

（6）在步骤（5）所得物中滴加质量百分比含量为65%的浓硝酸，调节pH至10.6 11.2，搅~拌1小时，然后在40℃ 60℃的恒温条件下静置陈化0 24小时，得到晶化前混合悬浮液；

~ ~

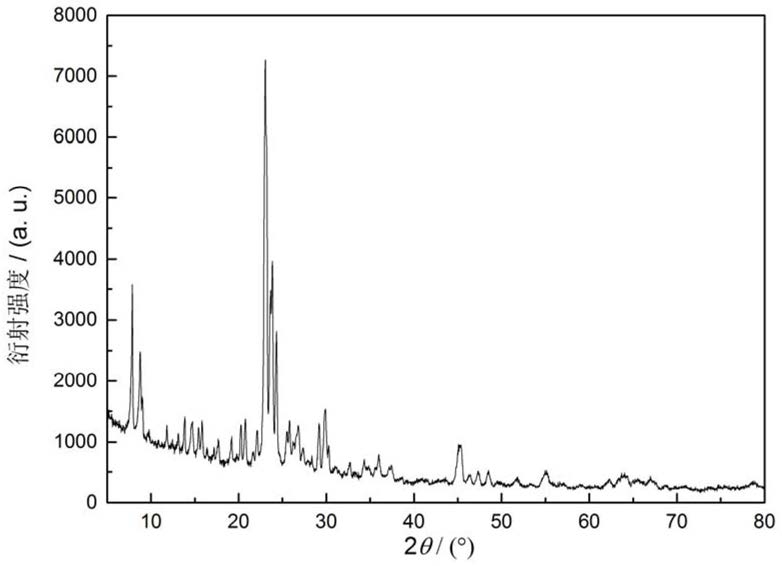

（7）将步骤（8）所得晶化前混合悬浮液转移至反应釜内150 220℃温度下进行水热晶化~反应3 30小时；反应结束后过滤，进行固液分离处理，收集合成余液以备后用；滤渣经蒸馏~水洗涤，直至其滤液pH为中性，所得滤饼于烘箱内100℃ 200℃温度下干燥，得到孔道内含~有机醇的Na-ZSM-5产物；

（8）将步骤（7）所得孔道内含有机醇的Na-ZSM-5产物在马弗炉内以5 10℃/分钟的升温~速率升至500℃ 600℃煅烧4小时，得到孔道内脱除有机醇的Na-ZSM-5产物；

~

（9）将步骤（8）所得孔道内脱除有机醇的Na-ZSM-5产物与浓度为0.5 2.0mol/L的硝酸~铵溶液按1g：10 40mL的配比，在40 80℃温度下进行离子交换1 10小时，然后进行过滤和水~ ~ ~洗处理，100℃~200℃温度下进行干燥，得到干燥后NH3-ZSM-5分子筛产物；

（10）将步骤（9）所得干燥后NH3-ZSM-5产物在马弗炉内以5~10℃/分钟的升温速率升至

500 600℃煅烧处理4小时，得到H-ZSM-5产物；

~

（11）将步骤（2）所收集酸洗液和步骤（7）所收集的合成余液分别滴加浓度为0.5 5mol/~L的氨水调节pH至4.0 6.0后加入步骤（10）所得H-ZSM-5产物，在30 60℃恒温震荡条件下进~ ~行1 10小时的重金属离子吸附，分析酸洗液和合成余液即吸附前及震荡后被吸附液即吸附~后的重金属离子浓度；H-ZSM-5与酸洗液或合成余液的投料比不作限定，亦可根据H-ZSM-5产物的重金属吸附容量确定；

（12）将步骤（11）吸附重金属离子的ZSM-5按步骤（9）和步骤（10）进行H型化再生处理，重复使用于吸附重金属或作为产品用于其他应用；以硝酸铵溶液离子交换后得到的含重金属溶液收集贮存，得到富集重金属的溶液，作进一步的浓缩处置。
