1.一种耐用无氟超疏水织物整理液，其特征在于，由长链烷基硅烷、短链烷基硅烷、有机溶剂和水组成；所述长链烷基硅烷、短链烷基硅烷的分子式均为n‑CxH2x+1SiY3，其中，n表示正烷基，n‑CxH2x+1是碳原子数为x的正烷基，x为正整数，Y是甲氧基或乙氧基；所述长链烷基硅烷的分子式中x＝16或18，所述短链烷基硅烷的分子式中x≤2；

所述长链烷基硅烷、短链烷基硅烷的体积比为(1:1)～(1:2)，所述有机溶剂、水的体积比为(1:2)～(1:5)，所述长链烷基硅烷的体积分数为0.3～1％；所述短链烷基硅烷的体积分数为0.45～1.6％；

所述耐用无氟超疏水织物整理液整理织物的方法，包括如下步骤：

(1)整理液配置：将长链烷基硅烷、短链烷基硅烷溶解于有机溶剂与水的混合液中，搅拌形成所述整理液；

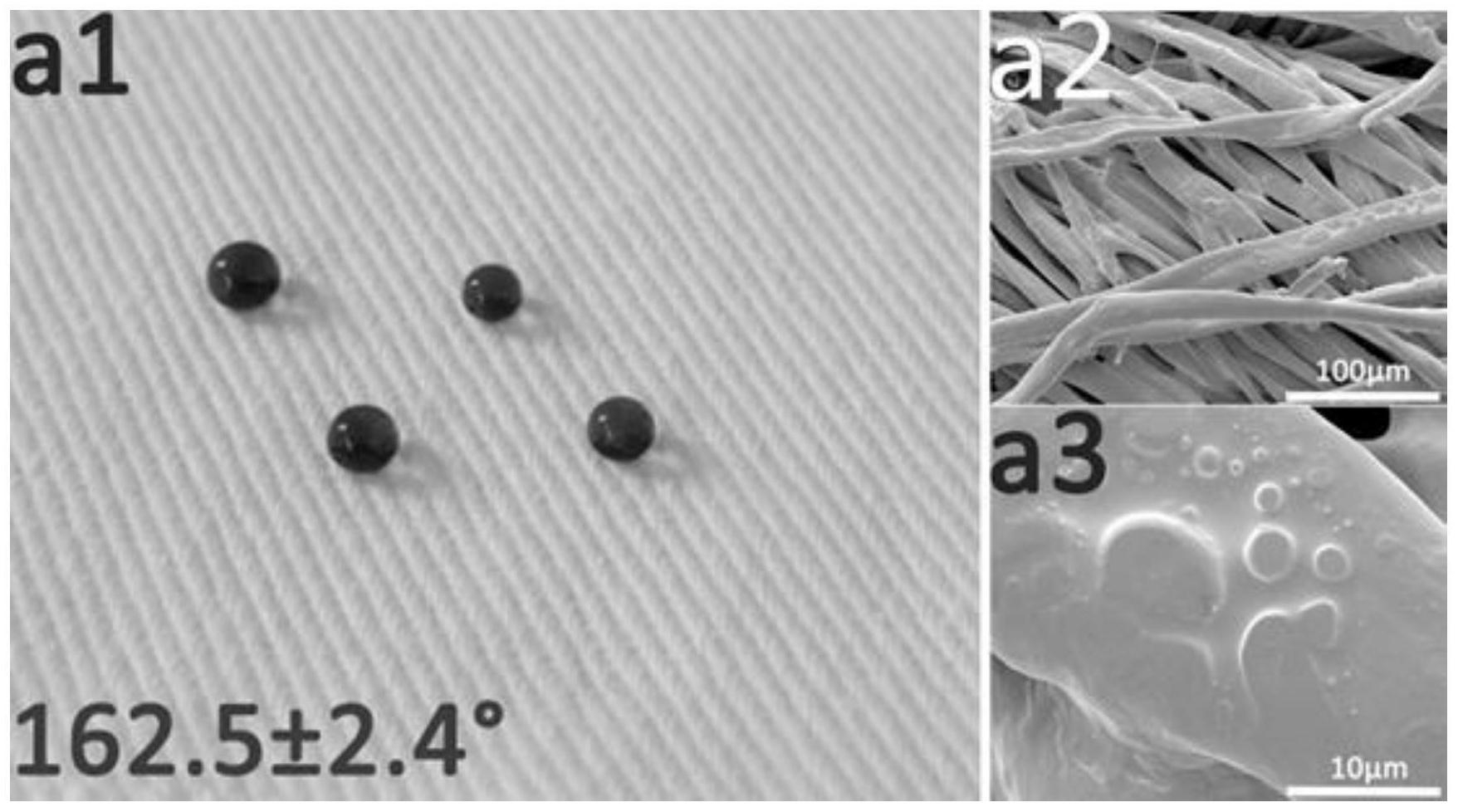

(2)将待整理的干净织物浸入整理液中，将整理后的织物取出烘干，制得超疏水织物。

2.根据权利要求1所述的一种耐用无氟超疏水织物整理液，其特征在于，所述短链烷基硅烷的分子式中x＝1。

3.根据权利要求1所述的一种耐用无氟超疏水织物整理液，其特征在于，Y是甲氧基。

4.根据权利要求1所述的一种耐用无氟超疏水织物整理液，其特征在于，所述有机溶剂为甲醇、乙醇、丙酮、氯仿中的一种或几种。

5.根据权利要求1所述的一种耐用无氟超疏水织物整理液，其特征在于，所述织物为天然纤维或与化学纤维的混纺织物中的一种。

6.根据权利要求1所述的一种耐用无氟超疏水织物整理液，其特征在于，步骤(1)中所述搅拌的时间为10min。

7.根据权利要求1所述的一种耐用无氟超疏水织物整理液，其特征在于，步骤(2)中浸入的时间至少为2h。

8.根据权利要求1所述的一种耐用无氟超疏水织物整理液，其特征在于，步骤(2)中所述烘干的温度为60～100℃，烘干的时间至少为0.5h。
