1.一种VS2/CdS复合光催化剂的制备方法，其特征在于，包括以下步骤：步骤1：取0.5～2mol醋酸镉、2～4mol偏钒酸铵和8～10mol硫代乙酰胺并混合，得混合料；

步骤2：向混合料中加入40～60ml的去离子水并一次搅拌，加入8～10ml的氨水并二次搅拌，得溶液A；

步骤3：将溶液A置于反应釜中140～160℃下一次水热反应，冷却至室温，在170～180℃下二次水热反应，冷却到室温，得溶液B；

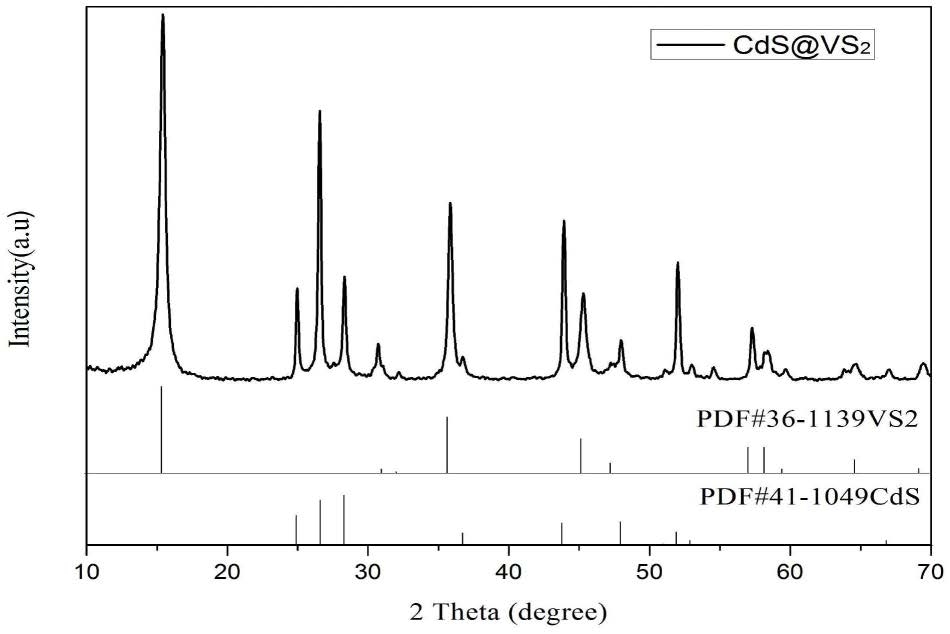

步骤4：取出溶液B，抽滤后过滤物干燥并研磨成粉，得VS2/CdS复合光催化剂。

2.根据权利要求1所述的一种VS2/CdS复合光催化剂的制备方法，其特征在于，所述步骤

2中一次搅拌为转速500～800r/min下磁力搅拌15～20min。

3.根据权利要求1所述的一种VS2/CdS复合光催化剂的制备方法，其特征在于，所述步骤

2中二次搅拌为转速500～800r/min下磁力搅拌0.5～2h。

4.根据权利要求1所述的一种VS2/CdS复合光催化剂的制备方法，其特征在于，所述步骤

3中溶液A置入内衬中密封并置于反应釜在均相反应仪中进行一次水热反应和二次水热反应。

5.根据权利要求4所述的一种VS2/CdS复合光催化剂的制备方法，其特征在于，所述步骤

3中内衬为聚四氟乙烯内衬且填充比为40～60％。

6.根据权利要求4所述的一种VS2/CdS复合光催化剂的制备方法，其特征在于，所述步骤

3中一次水热反应的时间为18～20h。

7.根据权利要求4所述的一种VS2/CdS复合光催化剂的制备方法，其特征在于，所述步骤

3中二次水热反应的时间为5～8h。

8.根据权利要求1所述的一种VS2/CdS复合光催化剂的制备方法，其特征在于，所述步骤

4中抽滤采用超纯水和乙醇进行抽滤。

9.根据权利要求1所述的一种VS2/CdS复合光催化剂的制备方法，其特征在于，所述步骤

4中干燥为70～80℃下真空干燥8～10h。
