专利号: 2019107381986
申请人: 杭州启真知识产权咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

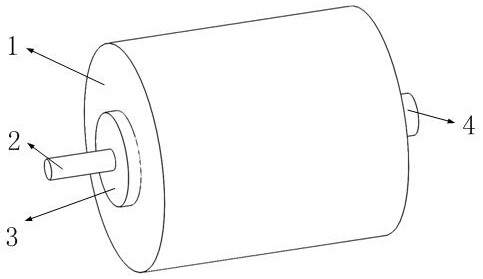

1.一种抗冲击的变速器,其特征在于:它包括第一壳体、输入轴、连接机构、输出轴、第一环套、单向离合环、第一固定板、环盘、第二固定板、第三固定板、第四固定板、第一轴、第二轴、第三轴、齿轮、齿圈、圆盘、圆柱型腔、机构孔、轴孔、驱动锥齿、第一锥齿、第二锥齿、第三锥齿、第四锥齿、第五锥齿、第六锥齿,其中第一壳体内具有圆柱型腔;第一壳体一侧面上开有机构孔,另一侧面上开有轴孔;输入轴的一端安装有驱动锥齿;输入轴的外圆面安装有连接机构且连接机构位于机构孔中;第一环套安装在输入轴的外圆面上且位于连接机构与驱动锥齿之间;第一环套与连接机构相连接;环盘安装在第一环套一端且位于第一环套与驱动锥齿之间;第一环套的外圆面上安装有单向离合环;单向离合环的外圆面上对称地安装有两个第一固定板;第一固定板未连接单向离合环的一端与圆柱型腔的内腔面相连接;

环盘靠近驱动锥齿的盘面上对称地安装有两个第二固定板;两个第二固定板未连接环盘的一端安装有第三固定板;第三固定板上对称地安装有两个第四固定板;两个第一锥齿通过轴对称地安装在相应的第二固定板上;两个第一锥齿分别与驱动锥齿相啮合;第三固定板的中间位置处安装有第一轴;第一轴的一端安装有第二锥齿,另一端安装有第三锥齿;第二锥齿位于两个第二固定板之间且分别与两个第一锥齿相啮合;两个第四固定板上均安装有第二轴;第二轴的一端安装有第四锥齿,另一端安装有第五锥齿;第三固定板的两端位置处均安装有一个第三轴;第三轴的一端安装有第六锥齿,另一端安装有齿轮;两个第四锥齿均与第三锥齿相啮合;两个第五锥齿分别与相应的第六锥齿相啮合;

输出轴安装在轴孔中;输出轴的一端安装有圆盘且圆盘位于圆柱型腔中;齿圈安装在圆盘上且位于圆柱型腔中;第二固定板、第三固定板、第四固定板和齿轮均位于齿圈中;齿轮与齿圈相啮合;

上述连接机构包括第二壳体、第二环套、涡卷弹簧、第三环套、固定环、环槽、第四环套、第一环板、活塞环、活塞环槽、第二环板、内键、外键、内键导槽、外键导槽,其中第二壳体安装在机构孔中;第二环套安装在输入轴的外圆面上且第二环套的外圆面与第二壳体内壁面相接触;第二环套的一侧面上开有环槽;环槽的内槽面上具有螺纹;第二环板安装在第二环套开有环槽的侧面上;第三环套安装在输入轴的外圆面上;第三环套的一端侧面上开有活塞环槽,另一端与第一环套相连接;第三环套开有活塞环槽的一端位于第二环板中;活塞环槽的内圆面上对称地开有两个内键导槽,外圆面上对称地开有两个外键导槽;固定环嵌套在第三环套的外圆面上;固定环的外圆面与第二壳体的内壁面相连接;涡卷弹簧的一端安装在第二环板的内圆面上,另一端安装在第三环套的外圆面上;第四环套安装在输入轴的外圆面上且第四环套的外圆面上具有螺纹;第四环套位于环槽中且第四环套上的螺纹与环槽内槽面上的螺纹相配合;第一环板的一端安装在第四环套的侧面上,另一端安装在有活塞环;活塞环的内圆面上对称地安装有两个内键,外圆面上对称地安装有两个外键;活塞环位于活塞环槽中;两个内键分别位于相应的内键导槽中,两个外键分别位于相应的外键导槽中;活塞环通过内键和外键滑动于活塞环槽中;

上述输入轴未安装有驱动锥齿的一端与动力装置相连接;

上述输出轴未连接圆盘的一端与执行机构相连接;

上述活塞环与活塞环槽之间装有高压气体;

当第二环套未旋转时,活塞环与活塞环槽之间的距离最大。

2.根据权利要求1所述的一种抗冲击的变速器,其特征在于:上述第三固定板的两端到相应的第二固定板之间的间距相等。

3.根据权利要求1所述的一种抗冲击的变速器,其特征在于:第六锥齿的最大直径小于齿轮的直径。

4.根据权利要求1所述的一种抗冲击的变速器,其特征在于:上述驱动锥齿轴线到齿圈内圆面的距离为齿轮轴线到齿圈内圆面的距离的4倍。
