专利号: 2019107410781
申请人: 衡阳师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

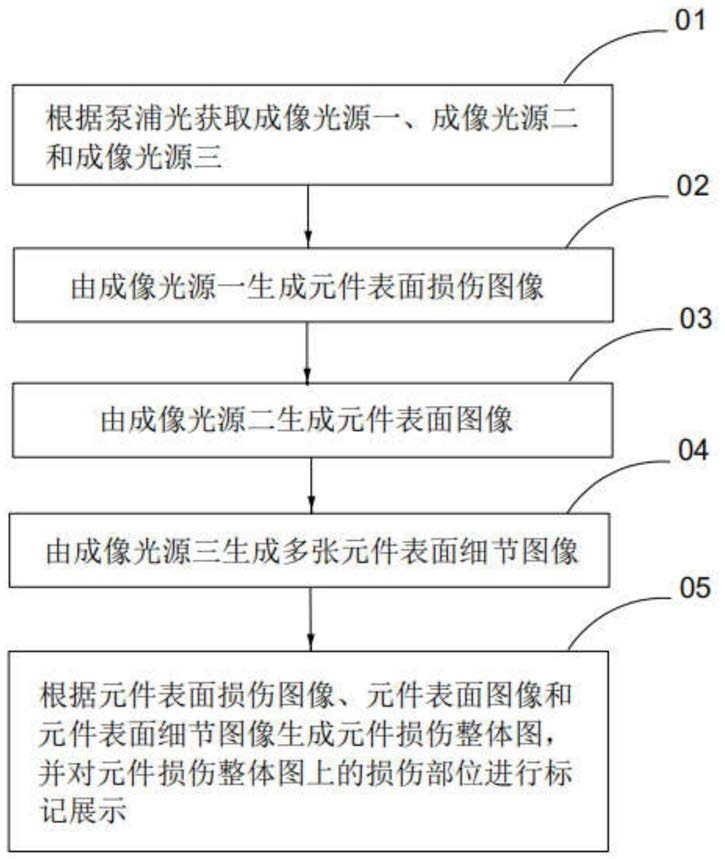

1.一种光学元件损伤测试方法,其特征在于,所述方法包括:S01:由单一光源泵浦光通过转换模块同时获取成像光源一、成像光源二和成像光源三;

S02:由第一生成模块根据所述成像光源一生成元件表面损伤图像;

S03:由接收CCD一根据所述成像光源二生成元件表面图像;

S04:由接收CCD二根据所述成像光源三生成多张元件表面细节图像;

S05:由图像生成模块根据所述元件表面损伤图像、所述元件表面图像、所述元件表面细节图像生成元件损伤整体图,并对所述元件损伤整体图上的损伤部位进行标记显示;

其中,所述成像光源一包括两束泵浦光,且两束泵浦光分别从待测光学元件的两端同时射入,系统根据所述两束泵浦光的反射情况生成所述元件表面损伤图像;

其中,所述成像光源二为所述泵浦光通过分光装置得到的,所述成像光源二经过反射成像后,系统根据所述成像光源二的反射成像生成所述元件表面图像;

其中,所述成像光源三为所述泵浦光通过分光装置和聚焦装置后生成的,所述成像光源三经过反射成像后,系统根据所述成像光源三的反射成像生成所述元件表面细节图像。

2.一种光学元件损伤测试装置,其特征在于,所述装置包括:成像光源生成模块:根据泵浦光获取成像光源一、成像光源二和成像光源三;

第一生成模块:由所述成像光源一生成元件表面损伤图像;

第二生成模块:由所述成像光源二生成元件表面图像;

第三生成模块:由所述成像光源三生成多张元件表面细节图像;

图像生成模块:根据所述元件表面损伤图像、所述元件表面图像、所述元件表面细节图像生成元件损伤整体图,并对所述元件损伤整体图上的损伤部位进行标记显示。

3.根据权利要求2所述的一种光学元件损伤测试装置,其特征在于,所述成像光源生成模块包括多个分光片、聚焦装置、和正透镜,所述成像光源生成模块将泵浦光分割成所述成像光源一、所述成像光源二和所述成像光源三。
