专利号: 2019107421216
申请人: 吉林进取空间科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

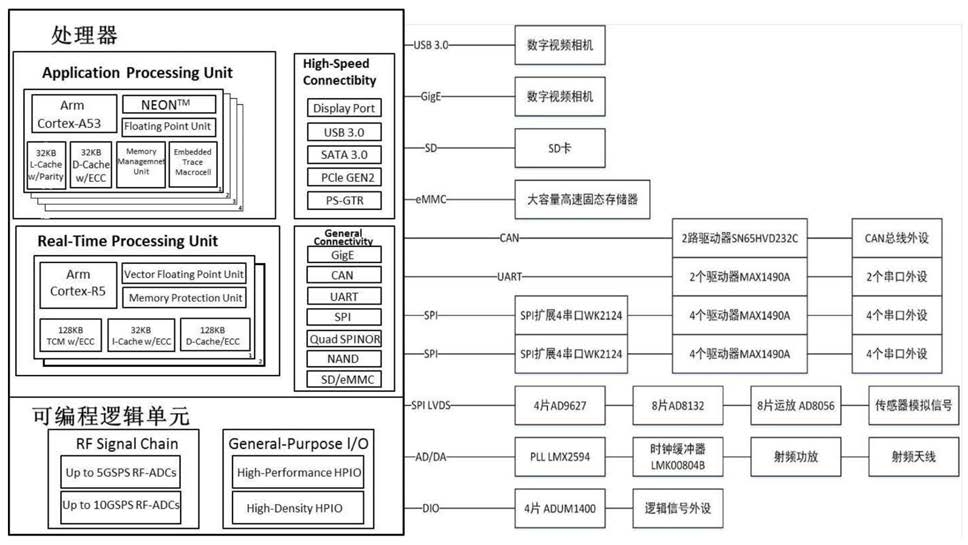

1.一种箭载计算机,其特征在于,包括:

核心处理器,其包括四核ARM应用处理器和双核ARM实时处理器,所述四核ARM应用处理器用于进行箭载传感器信息处理和控制参数的计算,所述双核ARM实时处理器用于对外接口实时管理以及信息实时交互;

外围接口,其采用Zynq UltraScale+XCZU28DR处理器集成设计外围接口电路,包括多个接口,用于连接外部设备;

其中,所述外围接口包括:

2路CAN总线接口,其连接具有CAN总线接口的外部设备;

1路千兆以太网接口,其连接具有以太网接口的视频相机及其他高速数据传输设备;

1个USB3.0接口,其连接具有USB接口的视频相机、USB存储器;

1路SATA接口,其连接高速固态存储器,用于存储传感器数据、视频数据及指令;

1路SD接口,其连接SD存储卡,用于存储数据;

10路串口,其连接具有串口的感器及其他外设;

8路高速AD,其用于采集陀螺、加速度计、电流传感器的信号;

8路RF‑ADC接口和8路RF‑DAC接口,用于连接功率放大电路,进行无线电数据传输以及所述箭载计算机遥控遥测数据的传输;

Zynq UltraScale+XCZU28DR芯片自带2路UART控制器,扩展2路MAX1490A芯片,生成RS422串行接口电平,可以按照预先设置得通信协议与串口外设进行数据通信;

通过Zynq UltraScale+XCZU28DR芯片自带SPI接口扩展WK2124芯片,WK2124芯片是SPI接口扩展4路串口芯片,最大波特率2Mbps,每个子串口具备独立的256级发送FIFO,发送FIFO触发点可按用户需求进行编程,每个子串口具备独立的256接收FIFO,接收FIFO触发点可按用户需求进行编程;再扩展4路MAX1490A芯片,生成RS422串行接口电平,可以按照预先设置得通信协议与串口外设进行数据通信;

通过Zynq UltraScale+XCZU28DR芯片自带SPI接口2片扩展AD9627芯片,AD9627芯片是

4通道、12位分辨率、125MSPS采样率的ADC芯片,通过300Mhz带宽的AD8056芯片和分压电阻把‑5V~+5V输入的电压缩小成‑1V~+1V,通过AD8132芯片转换成差分信号(VIN+‑VIN‑),差分信号的共模电平由AD的CML管脚决定;

通过Zynq UltraScale+XCZU28DR芯片通过自带8路RF‑ADC接口、8路RF‑DAC接口扩展PLL芯片LMX2594与时钟缓冲器LMK00804B即可完成对射频信号的采集与发射功能,其中LMX2594是一款高性能宽带合成器,可在不使用内部加倍器的情况下生成10MHz至15GHz范围内的任何频率;

通过Zynq UltraScale+XCZU28DR芯片通过自带多路可编程数字IO,扩展4片ADuM1400芯片,ADuM1400隔离器提供四个独立的隔离通道,支持多种通道配置和数据速率,隔离输出后的IO可以直接连接逻辑外设。

2.根据权利要求1所述的箭载计算机,其特征在于,

所述千兆以太网接口和所述USB3.0接口用于进行数字视频相机的接入与数据的处理。

3.根据权利要求2所述的箭载计算机,其特征在于,还包括:计算机软件,其包括VxWorks实时操作系统,用于实时运行管理与控制多个任务以及接口数据的输入输出管理。

4.根据权利要求3所述的箭载计算机,其特征在于,

所述CAN总线接口、所述串口和所述高速AD用于控制与管理传感器数据和总线外设的数据。

5.根据权利要求2所述的箭载计算机,其特征在于,

在所述Zynq UltraScale+XCZU28DR处理器上运行VxWorks操作系统,实时运行管理与控制多个任务、接口数据输入输出管理。

6.根据权利要求5所述的箭载计算机,其特征在于,

所述外围接口还包括:

16路隔离DIO,其用于产生逻辑或控制信号。

7.根据权利要求1所述的箭载计算机,其特征在于,

所述核心处理器与所述外围接口集成于一个芯片内。

8.根据权利要求7所述的箭载计算机,其特征在于,

所述接口处均设置隔离。
