专利号: 201910743103X
申请人: 徐州工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

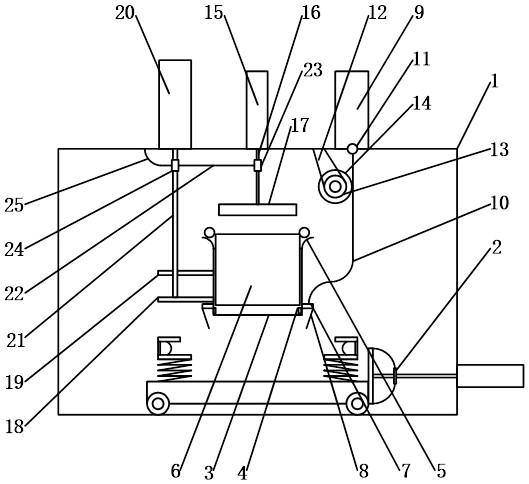

1.一种计算机主板芯片散热硅胶贴装装置,包括贴装机架,贴装机架的内底部位置设有运载机构,运载机构的上方设有导料仓,导料仓的顶端与底端均为开口结构,导料仓的底端内周面设有限位块,导料仓的顶端外周面设有限位片;

其特征在于:导料仓的内部套装有进料仓,进料仓的顶端与底端均为开口结构,进料仓的底端卡接在限位块上;导料仓的下端外周面设有喷胶仓,喷胶仓的下部设有若干喷胶嘴,贴装机架的顶部设有施胶机,施胶机与喷胶仓通过输胶管道连接,输胶管道的上端与施胶机之间设有输胶泵;

贴装机架的顶部设有第一液压缸,第一液压缸的下部设有第一活塞杆,第一活塞杆的下端设有级进推塞,级进推塞安装在进料仓的上方,级进推塞的直径小于进料仓的直径;

运载机构包括运载座,运载座的底部两侧均设有安装轴,安装轴的两端均设有万向轮,运载座的顶面两侧均设有定位座,定位座的底部与运载座之间设有缓冲弹簧,定位座上设有侧座,侧座的顶部设有顶座,定位座、侧座以及顶座之间设有锁槽,锁槽之间为锁腔;贴装机架的外侧部位置设有第三液压缸,第三液压缸的前部设有第三活塞杆,第三活塞杆的前端与运载座连接。

2.如权利要求1所述的计算机主板芯片散热硅胶贴装装置,其特征在于:运载座的侧部位置设有推拉座,第三活塞杆的前端与推拉座连接,第三活塞杆的前端与推拉座之间设有推拉架,推拉架与第三活塞杆的前端之间设有固定块。

3.如权利要求1所述的计算机主板芯片散热硅胶贴装装置,其特征在于:导料仓的外侧部位置设有第一升降架与第二升降架,贴装机架的顶部设有第二液压缸,第二液压缸的下部设有第二活塞杆,第二活塞杆的下端安装在第一升降架与第二升降架之间。

4.如权利要求3所述的计算机主板芯片散热硅胶贴装装置,其特征在于:贴装机架的内顶部位置设有对接架,对接架通过扣架固定在贴装机架的内顶部,对接架上设有第一导向管与第二导向管,第一导向管套装在第一活塞杆的外周面,第二导向管套装在第二活塞杆的外周面。

5.如权利要求1所述的计算机主板芯片散热硅胶贴装装置,其特征在于:贴装机架的内顶部设有吊顶架,吊顶架的下部两侧均设有固定筒,固定筒之间设有牵引轮,输胶管道绕过牵引轮的外周面。

6.如权利要求1所述的计算机主板芯片散热硅胶贴装装置,其特征在于:进料仓的顶端外周面设有扣部,扣部扣接在限位片上。

7.如权利要求1所述的计算机主板芯片散热硅胶贴装装置,其特征在于:进料仓包括仓体,仓体的内部为级进下料腔,仓体的顶端与底端均为开口结构,仓体的内周面设有从上到下依次布置的限位凸环,相邻两个限位凸环之间为限位凹槽。

8.如权利要求7所述的计算机主板芯片散热硅胶贴装装置,其特征在于:限位凸环的横截面为半圆形形状。

9.如权利要求1所述的计算机主板芯片散热硅胶贴装装置,其特征在于:锁槽的对内朝向面位置设有弹性锁片,弹性锁片为U型形状。
