专利号: 2019107434127
申请人: 杭州德飙新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

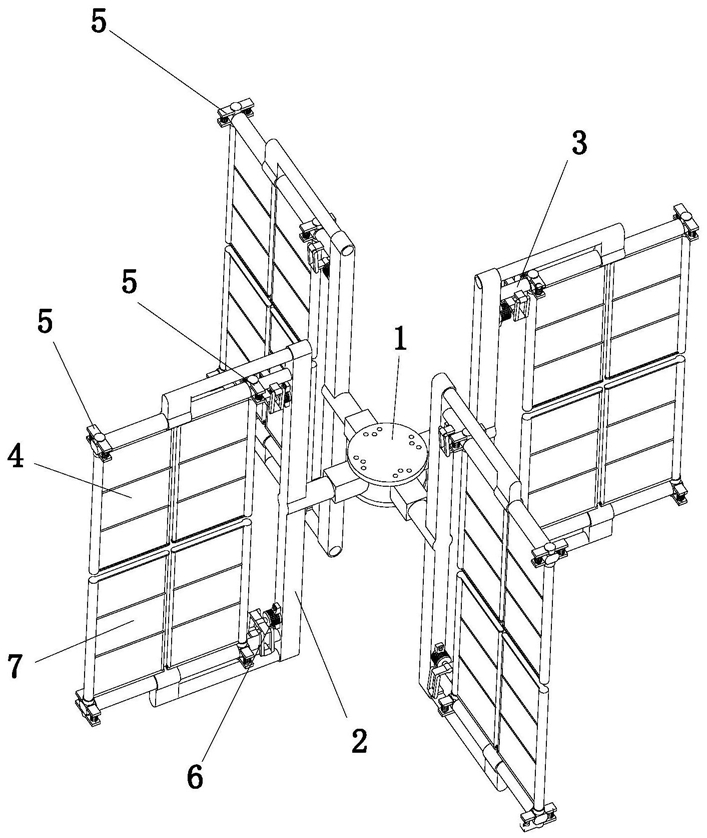

1.一种组合式风力发电机叶片,其特征在于:包括旋转座(1)、固定杆(2)、旋转杆(3)、第一偏转风叶(4)、第二偏转风叶(7)、自适应调节机构(5)和偏转调节机构(6),所述旋转座(1)固定在垂直风力发电机的转动部件上,所述固定杆(2)为音叉形结构,每根所述固定杆(2)主干末端通过螺栓固定在所述旋转座(1)上,每根所述固定杆(2)的两个分支上分别套接一根旋转杆(3)所述第一偏转风叶(4)和所述第二偏转风叶(7)的一端分别与所述固定杆(2)一个分支上的旋转杆(3)转动连接,所述第一偏转风叶(4)和所述第二偏转风叶(7)沿水平面成对称设置,所述自适应调节机构(5)对应第一偏转风叶(4)和第二偏转风叶(7)分别设置有两个,其中设置在第一偏转风叶(4)上的两个所述自适应调节机构(5)分别设置在第一偏转风叶(4)两端,每个所述自适应调节机构(5)一端焊接在所述固定杆(2)的一个分支上,另一端焊接在所述第一偏转风叶(4)上,所述偏转调节机构(6)对应第一偏转风叶(4)和第二偏转风叶(7)分别设置有一个,所述偏转调节机构(6)一部分与所述固定杆(2)连接,所述偏转调节机构(6)另一部分与所述旋转杆(3)连接。

2.根据权利要求1所述的一种组合式风力发电机叶片,其特征在于:所述第一偏转风叶(4)和所述第二偏转风叶(7)结构相同,所述第一偏转风叶(4)包括两个风板(4a)、两根立杆(4b)和多根加强杆(4c),两个所述风板(4a)沿同一方向并排设置,两根立杆(4b)分别设置在两个风板(4a)相对的两侧上,多根所述加强杆(4c)横向设置在两个风板(4a)上,多根所述加强杆(4c)均与所述立杆(4b)焊接。

3.根据权利要求2所述的一种组合式风力发电机叶片,其特征在于:所述自适应调节机构(5)包括固定板(5a)、旋转板(5b)和调节弹簧(5c),所述固定板(5a)焊接在所述旋转杆(3)上,所述旋转板(5b)焊接在所述立杆(4b)上,所述调节弹簧(5c)共有两个,两个所述调节弹簧(5c)分别设置在所述旋转杆(3)两侧,所述调节弹簧(5c)一端焊接在所述固定板(5a)上,所述调节弹簧(5c)另一端焊接在所述旋转板(5b)上。

4.根据权利要求1所述的一种组合式风力发电机叶片,其特征在于:所述固定杆(2)包括固定块(2a)、固定柱(2b)和两个固定套筒(2c),所述固定块(2a)安装在所述旋转座(1)上,所述固定块(2a)设置在所述固定柱(2b)中部,所述两个所述固定套筒(2c)分别设置在所述固定柱(2b)的一端。

5.根据权利要求1所述的一种组合式风力发电机叶片,其特征在于:所述偏转调节机构(6)包括偏转电机(6a)、主动板(6b)和从动杆(6c),所述主动板(6b)与所述偏转电机(6a)的输出轴连接,所述从动杆(6c)一端铰接在所述主动板(6b)上,所述从动杆(6c)另一端铰接在所述旋转杆(3)上。

6.根据权利要求2所述的一种组合式风力发电机叶片,其特征在于:所述旋转杆(3)两端开有通孔,所述立杆(4b)穿过通孔与所述旋转杆(3)转动连接。
