专利号: 2019107442744
申请人: 张楼锋
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

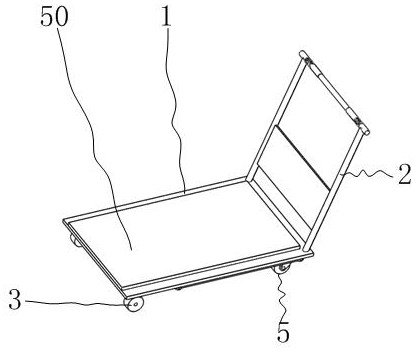

1.一种医用手推车,其特征在于:它包括底座、推杆、前轮、转向机构、后轮,其中底座前端的下侧面上对称地安装有两个前轮,底座后端的下侧面上对称地安装有两个后轮;转向机构安装在底座的下侧;底座后端的上侧面上安装有推杆;

上述推杆上具有两个对称分布的安装套,转向控制杆的两端嵌套安装在两个安装套内,且转向控制杆的两端与对应的安装套的内端面之间分别安装有一个第一复位弹簧;

上述底座后端的下侧固定安装有第三固定支撑;两个前轮分别通过一个前轮架安装在第三固定支撑的两端,且两个前轮架分别与第三固定支撑转动配合;

上述转向机构包括第一调节板、第二调节板、第二复位弹簧、调节杆、导轨、第三复位弹簧、固定导套、第三调节板、第四调节板、第五调节板、滑块、U形调节板,其中两个第六调节板的一端分别固定安装在安装前轮的两个前轮架上,第一调节板的两端分别通过铰接的方式与两个第六调节板的另一端连接;第一调节板的两端与底座之间对称地安装有两个第二复位弹簧;第二调节板的一端固定安装在第一调节板的下侧;第一固定轴的上端固定安装在底座的下侧面上,导轨的一端通过固定板安装在底座的下侧;滑块通过滑动配合安装在导轨上;滑块的上端安装有第二固定轴,滑块的下端安装有第三固定轴,第三调节板的一端安装在第一固定轴的下端,第四固定轴上端安装在第三调节板的另一端,第四调节板的一端安装在第四固定轴下端,第四调节板的另一端安装在第二固定轴上;第五固定轴安装在第二调节板的另一端,且第二调节板位于第五固定轴的上端;第五调节板的一端安装在第五固定轴下端,第五调节板的另一端安装在第三固定轴上;第四调节板与底座之间对称地安装有两个第三复位弹簧;两个固定导套对称地安装在底座的下侧,调节杆的两端嵌套安装在两个固定导套上,U形调节板固定安装在调节杆上,且U形调节板与第四固定轴的下端配合,U形调节板与第五固定轴的上端配合;

上述转向控制杆的两端与调节杆的两端通过两根钢丝绳相互连接;

上述底座的上侧具有弧面,支撑板通过滑动配合安装在底座的上侧;

上述底座上所开的弧面上开有三个均匀分布的弧形导槽,支撑板的下侧均匀地安装有三个T形导块,支撑板通过三个T形导块与三个弧形导槽的滑动配合安装在底座的上侧;

上述U形调节板与第五固定轴配合一端的内侧面上对称地安装有两个弹性片。

2.根据权利要求1所述的一种医用手推车,其特征在于:上述推杆上开有钢丝绳孔,两段钢丝绳的一端安装在转向控制杆上,另一端穿过推杆上的钢丝绳孔与调节杆连接。

3.根据权利要求1所述的一种医用手推车,其特征在于:第三固定支撑通过三个均匀分布的第二固定支撑安装在底座的下侧。

4.根据权利要求1所述的一种医用手推车,其特征在于:上述第一调节板上侧的两端对称地安装有两个第一固定支撑;安装板安装在底座的下侧且位于第一调节板上侧,两个第一固定支撑的中间,两个第二复位弹簧的一端对称地固定安装在安装板的两侧,两个第二复位弹簧的另一端分别安装在对应的两个第一固定支撑上。

5.根据权利要求1所述的一种医用手推车,其特征在于:上述底座后端的下侧对称地固定安装有两个第一导向轮;底座的下侧对称地安装有两个第二导向轮;两段钢丝绳分别绕过位于同一侧的第一导向轮和第二导向轮与调节杆连接。

6.根据权利要求1所述的一种医用手推车,其特征在于:上述底座的下侧对称地安装有两个第四固定支撑;两个第三复位弹簧的一端对称地安装在第四调节板的两侧,两个第三复位弹簧的另一端安装在对应的两个第四固定支撑上。

7.根据权利要求1所述的一种医用手推车,其特征在于:上述导轨的内侧对称地开有两个导槽,滑块的两侧对称地安装有两个导块,滑块通过两个导块与两个导槽的滑动配合安装在导轨内。
