专利号: 2019107447790
申请人: 王雪梅
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

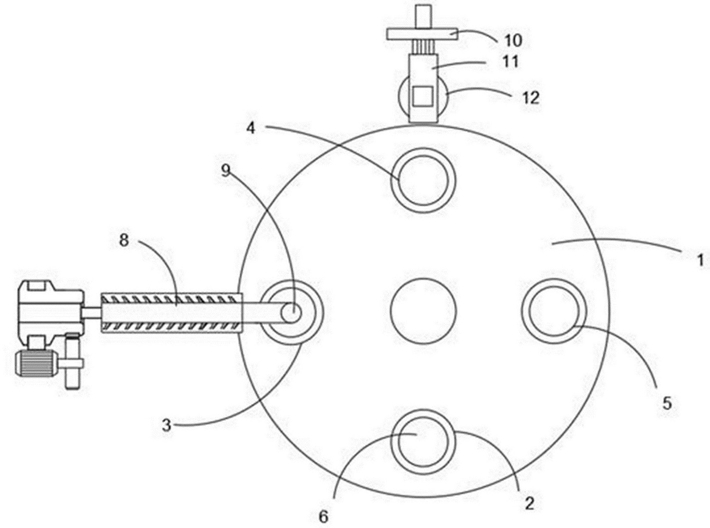

1.一种石材切割废料自动填料机构,其特征在于:包括底座、转动设置于所述底座上的旋转盘、驱动所述旋转盘转动的第一驱动机构,所述旋转盘上沿以其转动中心为圆心的圆周上依次均匀设置有上料工位、填料工位、压料工位以及卸料工位,所述旋转盘上对应每个工位处均转动设置有旋转座,所述旋转座的上表面开设有工件定位孔,所述填料工位包括螺杆挤出机,所述螺杆挤出机的出料口处连通有垂直设置的出料管,所述出料管位于其对应的所述旋转座的正上方,所述填料工位对应的所述底座上设置有驱动所述旋转座转动的第二驱动机构,所述压料工位包括定位座、相对于所述定位座沿着所述旋转盘径向滑动设置的滑动架、驱动所述滑动架滑动的第三驱动机构、沿着铅垂方向滑动设置于所述滑动架上的压块、设置于所述滑动架上驱动所述压块滑动的驱动气缸。

2.如权利要求1所述的一种石材切割废料自动填料机构,其特征在于:所述第一驱动机构包括转动设置于所述底座上的驱动齿轮、固定设置于所述旋转盘上与所述驱动齿轮相啮合的传动齿轮、驱动所述驱动齿轮转动的第一驱动电机。

3.如权利要求1所述的一种石材切割废料自动填料机构,其特征在于:所述旋转座的下表面开设有至少两个插接孔,所述第二驱动机构包括转动设置于所述底座上的旋转架、驱动所述旋转架转动的第二驱动电机、沿着铅垂方向滑动设置于旋转架上的升降架、设置于所述旋转架上驱动所述升降架升降的升降气缸、固定设置于所述升降架上表面且与所述旋转座下表面上的插接孔相配合的插接部。

4.如权利要求3所述的一种石材切割废料自动填料机构,其特征在于:所述填料工位处设置有第一光电传感器,所述压料工位处设置有第二光电传感器。

5.如权利要求1所述的一种石材切割废料自动填料机构,其特征在于:所述第三驱动机构包括固定设置于所述定位座上的导向柱、开设于所述滑动架上与所述导向柱相配合的导向孔、转动设置于所述定位座上的移动丝杠、开设于所述滑动架上与所述移动丝杠相啮合的螺纹孔,所述移动丝杠由第三驱动电机驱动转动。
