专利号: 201910749578X
申请人: 河南职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

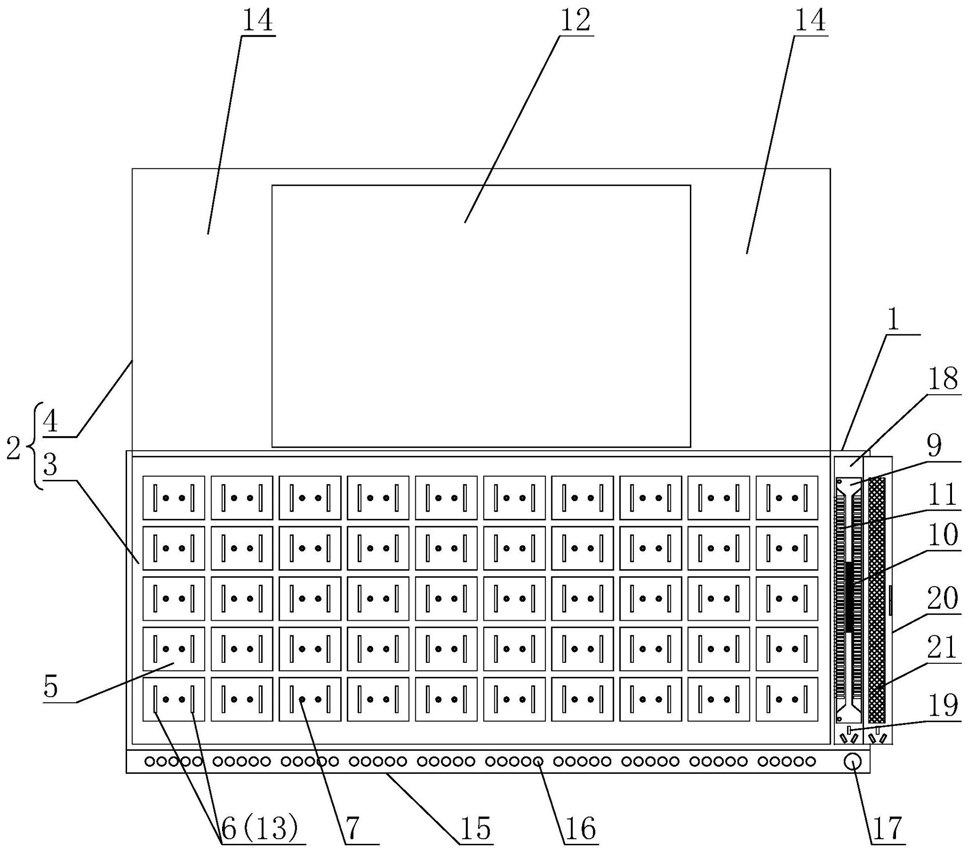

1.英语教学专用黑板,包括板框(1)和板体(2);所述板体(2)包括内板(3)和外板(4),所述外板(4)竖直方向滑动连接设置在板框(1)上;其特征在于:所述内板(3)上设有多个机槽(5),每个所述机槽(5)上设有固定部(6)和信息传输接口(7),每个所述机槽(5)上均可设置一个点读发声装置(8),所述内板(3)内部设有控制电路板,所述点读发声装置(8)通过信息传输接口(7)与控制电路板连接,所述板框(1)一侧设有PCB电路板(9),所述PCB电路板(9)上设有电子IC蕊片(10)和I/O接线端子(11),所述电子IC蕊片(10)上存储有多种与点读发声装置(8)对应英语知识的标准发音,所述I/O接线端子(11)连接有各种知识点按键,所述知识点按键通过无线信号与手持遥控器连接,所述手持遥控器上的按键通过无线信号控制知识点按键;

所述外板(4)上中部设有电子显示屏幕(12),所述电子显示屏幕(12)通过数据线与点读发声装置(8)连接,从而将点读发声装置(8)上显示的图像、文字内容通过电子显示屏幕(12)显示出来。

2.根据权利要求1所述英语教学专用黑板,其特征在于:所述固定部(6)为磁板(13),所述磁板(13)嵌入在内板(3)表面,所述点读发声装置(8)的背面设有与磁板(13)相配合的铁板,所述点读发声装置(8)的背面还设有与信息传输接口(7)相适应配合的信息传输接线柱。

3.根据权利要求1所述英语教学专用黑板,其特征在于:所述电子显示屏幕(12)两侧的外板(4)区域为书写区(14),所述电子显示屏幕(12)外表面设有透明钢化玻璃板,所述透明钢化玻璃板上也能书写或标注。

4.根据权利要求1所述英语教学专用黑板,其特征在于:所述板框(1)底部设有按键条框(15),所述按键条框(15)内设有开关按键(16),每个开关按键(16)控制一个点读发声装置(8)的使用和关闭。

5.根据权利要求4所述英语教学专用黑板,其特征在于:所述按键条框(15)的一侧设有总开关(17),所述总开关(17)接通后开关按键(16)才可使用。

6.根据权利要求5所述英语教学专用黑板,其特征在于:所述总开关(17)为指纹开关或者刷证件才能开闭的证件开关。

7.根据权利要求1所述英语教学专用黑板,其特征在于:所述板框(1)一侧设有板腔(18),所述PCB电路板(9)设置在板腔(18)内,所述板腔(18)内设有插座(19),所述板腔(18)上铰接有腔盖(20),所述腔盖(20)上设有散热网(21)。
