专利号: 2019107498913
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

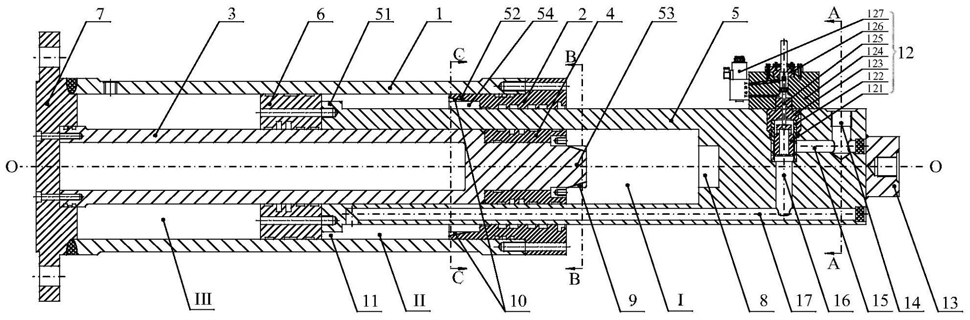

1.一种应急救援车辆用集成式半主动悬挂作动器,其包括:

缸筒(1),其包括底端及与所述底端沿轴线方向相对设置的开口端;

第一导向套(2),其设置在所述缸筒(1)的开口端上;

导向杆(3),其包括固定端及与所述固定端沿轴线方向相对设置的自由端,所述固定端与设置在所述缸筒(1)的底端的缸盖(7)固连;

第二导向套(4),其套设在所述导向杆(3)的自由端上;

活塞杆(5),其设置在所述缸筒(1)与所述导向杆(3)之间,并能在第一导向套(2)与第二导向套(4)之间做往复伸缩运动,所述活塞杆(5)包括基端部及与所述基端部沿轴线方向相对设置的顶端部;

活塞(6),其设置在所述活塞杆(5)的基端部;

插装式比例节流阀(12),其设置在所述活塞杆(5)的顶端部;所述插装式比例节流阀(12)通过比例节流阀的比例先导阀控制主阀芯(121)开度,进而连续调节第一孔道(15)与第二孔道(16)之间的过流面积以实现无级调节,其中所述第一孔道(15)沿与活塞杆(5)的轴线平行地设置在活塞杆(5)的顶端部中,所述第二孔道(16)沿插装式比例节流阀(12)的轴线延伸地设置在活塞杆(5)的顶端部中;

连接块(13),其设置在所述活塞杆(5)的顶端,其特征在于:

所述活塞杆(5)在其顶端面对所述导向杆(3)的自由端的一底面上设有一凹槽(8),所述导向杆(3)伸出于所述第二导向套的伸出部(53)能插入到所述凹槽(8)中,其中所述凹槽(8)构成第一缓冲腔;所述活塞杆(5)的基端部设置有环状阶梯凸台(51),所述第一导向套(2)设有环状凸台(52)以及由所述环状凸台(52)的内壁所形成的、能容纳所述环状阶梯凸台(51)的凹入部(54),环状阶梯凸台(51)的外径等于所述凹入部(54)的内径,且所述缸筒内壁与所述环状阶梯凸台(51)的外壁之间所围成的空间构成第二缓冲腔(11);以及当活塞杆(5)向上运动幅度超过其工作行程时,第一导向套(2)的环状凸台(52)进入到第二缓冲腔(11)内,第二缓冲腔(11)内的油液从第二缓冲槽(10)中被挤出,随着第一导向套(2)环状凸台(52)逐渐进入与其配合的第二缓冲腔(11)中,第二缓冲槽(10)的节流面积逐渐减小直至封闭,使得活塞杆(5)向上运动受到的阻力越来越大,活塞杆(5)减速运动直至停止,避免活塞杆(5)与第一导向套(2)发生撞击;

当活塞杆(5)向下运动幅度超过其工作行程时,导向杆(3)自由的伸出部(53)进入到第一缓冲腔内,第一缓冲腔内的油液从第一缓冲槽(9)中被挤出,随着导向杆(3)自由的伸出部(53)逐渐进入到第一缓冲腔中,第一缓冲槽(9)的节流面积逐渐减小直至封闭,使得活塞杆(5)向下运动受到的阻力越来越大,活塞杆(5)减速运动直至停止,避免活塞杆(5)与导向杆(3)发生撞击。

2.根据权利要求1所述的应急救援车辆用集成式半主动悬挂作动器,其特征在于:

所述环状凸台(52)内均布多个第二缓冲槽(10),所述第二缓冲槽(10)与所述第二缓冲腔(11)配合,且当所述活塞正常工作时,所述环状凸台(52)位于所述第二缓冲腔(11)之外;

所述导向杆(3)的伸出部(53)在成180度角方向上设置两个第一缓冲槽(9),借助所述第一缓冲槽(9),能使所述第一缓冲腔与导向杆(3)的伸出部(53)进行配合接合,且所述活塞正常工作时,所述伸出部(53)位于所述第一缓冲腔之外。

3.根据权利要求2所述的应急救援车辆用集成式半主动悬挂作动器,其特征在于:所述第二缓冲槽(10)在随着第一导向套(2)的环状凸台(52)逐渐进入与其配合的第二缓冲腔(11)中时,第二缓冲槽(10)的节流面积逐渐减小直至封闭,使得活塞杆(5)向上运动受到的阻力越来越大,活塞杆(5)减速运动直至停止;随着导向杆(3)伸出部(53)逐渐进入到第一缓冲腔中,第一缓冲腔内的油液从第一缓冲槽(9)中被挤出,第一缓冲槽(9)的节流面积逐渐减小直至封闭,使得活塞杆(5)向下运动受到的阻力越来越大,活塞杆(5)减速运动直至停止。

4.根据权利要求2或者3所述的应急救援车辆用集成式半主动悬挂作动器,其特征在于:

所述插装式比例节流阀(12)包括主阀芯(121)、衬套(122)、阀套(123)、盖板(124)、先导活塞杆(125)、先导阀端盖(126)和比例阀(127),主阀芯(121)设置在衬套(122)的腔中,可在衬套(122)中延轴线方向往复运动;阀套(123)设置在衬套(122)与盖板(124)之间,阀套(123)与衬套(122)的配合方式为过盈配合,并采用螺纹连接与盖板(124)固定;盖板(124)设置在活塞杆(5)的顶端平面结构上,所述盖板(124)的顶部通过先导阀端盖(126)密封,所述盖板(124)的侧面设置有比例阀(127);先导活塞杆(125)设置在阀套(123)以及盖板(124)的轴线上,可延轴线方向往复运动。

5.根据权利要求1或者2所述的应急救援车辆用集成式半主动悬挂作动器,其特征在于:所述活塞杆(5)与所述第二导向套(4)之间形成第一作动腔(I),所述活塞杆(5)伸入到缸筒(1)中部分与缸筒(1)的内壁之间形成第二作动腔(II);所述活塞杆(5)的顶端部设置有第一管接头孔(14)和第二管接头孔(18),所述第一管接头孔(14)经过第一孔道(15)、第二孔道(16)、第三孔道(17)与第二作动腔相连,第二管接头孔(18)经过第四孔道(19)与第一作动腔相连。

6.根据权利要求5所述的应急救援车辆用集成式半主动悬挂作动器,其特征在于:所述第一孔道(15)、第二孔道(16)、第三孔道(17)和第四孔道(19)的直径均设置为12mm。
