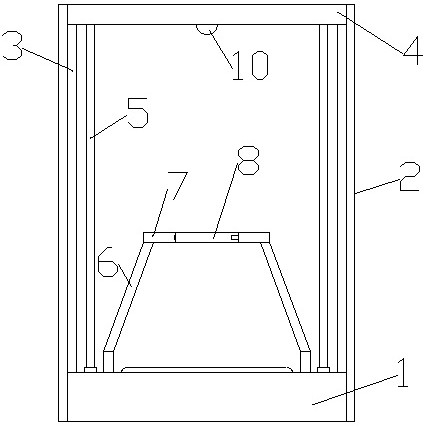

1. 一种AR场景设计系统，包括底部支撑箱体（1），场景防护板（2），顶部场景防护板（4）以及场景显示器（3），其特征在于：所述的场景防护板（2）固定安装在底部支撑箱体（1）的外侧，顶部场景防护板（4）安装在底部支撑箱体（1）顶部的场景防护板（2）的内侧，场景显示器（3）安装在顶部场景防护板（4）与底部支撑箱体（1）之间的场景防护板（2）内侧，在底部支撑箱体（1）的顶面开设有场景移动模拟器安装口（9），场景移动模拟器安装口（9）的四个边角位置固定安装有四根限位支撑柱（6），四根限位支撑柱（6）的顶部与移动模拟限位环（7）的底部相连接，在移动模拟限位环（7）下方的场景移动模拟器安装口（9）内安装有场景移动模拟装置，在场景移动模拟装置一侧的底部支撑箱体（1）内安装有控制器（11），在移动模拟限位环（7）上方的顶部场景防护板（4）底部固定安装有位移捕捉器（10），位移捕捉器（10）、场景显示器（3）以及场景移动模拟装置通过导线与控制器（11）相连接，控制器（11）通过外接输入输出线路与外设计算机相连接；所述的场景移动模拟装置包括固定安装在场景移动模拟器安装口（9）下方的底部支撑箱体（1）两个对应内壁之间的X向主动轮支撑辊轴（25）、X向从动支撑轮滚轴（24）以及X向履带支撑轴（45），在X向主动轮支撑辊轴（25）和X向从动支撑轮滚轴（24）上分别套装有X向主动旋转齿盘（12）和X向从动旋转齿盘（13），在X向主动旋转齿盘（12）和X向从动旋转齿盘（13）之间设置有X向驱动电机（21），X向驱动电机（21）的输出端与X向输出旋转盘（23）相连接，X向输出旋转盘（23）通过X向皮带轮（22）与X向主动旋转齿盘（12）相连接，在X向履带支撑轴（45）上套装有X向旋转支撑滚轮（14），在X向旋转支撑滚轮（14）、X向主动旋转齿盘（12）和X向从动旋转齿盘（13）外侧套装有X向齿槽履带（15），X向齿槽履带（15）通过纵向支撑块（17）与外周X向支撑履带（16）固定连接，在外周X向支撑履带（16）的带体上套装有若干个Y向支撑履带（18），在每个Y向支撑履带（18）的内侧均安装有Y向从动旋转齿盘（32）以及Y向主动旋转齿盘（30），Y向从动旋转齿盘（32）的中心部位套装有第一从动支撑框（19），第一从动支撑框（19）的外侧的另一侧套装在Y向支撑履带（18）的外侧，在第一从动支撑框（19）的外侧端部位置固定安装有第一滑动轮盘（20），第一滑动轮盘（20）安装在与之对应的场景移动模拟器安装口（9）内壁上的第一Y向从动限位轨道槽（35）内，Y向主动旋转齿盘（30）的一侧通过Y向皮带轮（31）与设置在Y向支撑履带（18）外侧的Y向驱动电机（26）的输出端相连接，在Y向驱动电机（26）的外侧套装有第二从动支撑框（27），第二从动支撑框（27）的外侧端部位置固定安装有第二滑动轮盘（28），第二滑动轮盘（28）安装在与之对应的场景移动模拟器安装口（9）内壁上的第二Y向从动限位轨道槽（34）内，每个Y向驱动电机（26）上均设置有输入外接线（42）、输出外接线（43）以及编程控制外接线（44），在输入外接线（42）、输出外接线（43）以及编程控制外接线（44）的端部分别固定安装有输入外接线滑动端子（41）、输出外接线滑动端子（40）以及编程控制外接线滑动端子（39），输入外接线滑动端子（41）、输出外接线滑动端子（40）以及编程控制外接线滑动端子（39）分别对应安装在与之对应的场景移动模拟器安装口（9）内壁上的输入外接线滑动端子轨道槽（38）、输出外接线滑动端子轨道槽（37）以及编程控制外接线滑动端子轨道槽（36）内， 输入外接线滑动端子轨道槽（38）、输出外接线滑动端子轨道槽（37）、编程控制外接线滑动端子轨道槽（36）、Y向驱动电机（26）以及X向驱动电机（21）分别通过导线与控制器（11）相连接。

2.根据权利要求1所述的AR场景设计系统，其特征在于：所述的底部支撑箱体（1）为一侧为半圆弧状的长方形空心箱体结构，场景防护板（2）是截面为N字形的板状结构，场景防护板（2）的内侧面通过固定螺栓与底部支撑箱体（1）的外侧面固定连接，场景显示器（3）为半圆弧形显示器，场景显示器（3）的底部通过支架固定安装在底部支撑箱体（1）半圆弧状一侧的顶部，场景显示器（3）的背面通过支架与场景防护板（2）的内侧面固定连接，顶部场景防护板（4）的一侧底部通过支架与场景显示器（3）的顶面连接，顶部场景防护板（4）的一另侧底部通过纵向支撑杆（5）与底部支撑箱体（1）的顶面相连接，场景防护板（2）的长度至少是底部支撑箱体（1）长度的二分之一，场景防护板（2）的高度不低于底部支撑箱体（1）与场景显示器（3）的高度之和，顶部场景防护板（4）的长度不小于场景防护板（2）的长度，并且，顶部场景防护板（4）的长度不大于底部支撑箱体（1）的长度。

3.根据权利要求1所述的AR场景设计系统，其特征在于：所述的场景移动模拟器安装口（9）为长方形开口结构，移动模拟限位环（7）为圆形环状结构，移动模拟限位环（7）的外径不大于场景移动模拟器安装口（9）的宽度，场景移动模拟器安装口（9）的长度不大于底部支撑箱体（1）的长度，控制器（11）安装在场景移动模拟器安装口（9）下方的底部支撑箱体（1）内部一侧，在移动模拟限位环（7）上设置有缺口，在该缺口内安装有开合挡片（8），开合挡片（8）通过卡扣和合页与移动模拟限位环（7）上设置的缺口相配合。

4.根据权利要求1所述的AR场景设计系统，其特征在于：所述的底部支撑箱体（1）长度方向的两个对应的内部上分别固定安装有第一加强支撑块（48）和第二加强支撑块（47），X向主动轮支撑辊轴（25）、X向从动支撑轮滚轴（24）以及X向履带支撑轴（45）固定安装在第一加强支撑块（48）和第二加强支撑块（47）之间，在第二加强支撑块（47）的内部固定安装有X向驱动电机支撑架（46），X向驱动电机（21）的一侧与X向驱动电机支撑架（46）的内侧面固定连接，X向主动旋转齿盘（12）和X向从动旋转齿盘（13）均为外侧设置有与X向齿槽履带（15）的齿槽相配合的盘齿，纵向支撑块（17）为长方形条状结构，纵向支撑块（17）的底部与X向齿槽履带（15）的外壁固定连接，纵向支撑块（17）的顶部与外周X向支撑履带（16）的内壁固定连接，Y向支撑履带（18）的安装方向与外周X向支撑履带（16）运行方向水平垂直。

5.根据权利要求1所述的AR场景设计系统，其特征在于：所述的Y向支撑履带（18）的内壁设置有Y向旋转齿槽，该Y向旋转齿槽与Y向从动旋转齿盘（32）以及Y向主动旋转齿盘（30）上设置的齿相配合，第一从动支撑框（19）为一侧带有Y向从动旋转齿盘缺口的长方形框架结构，该Y向从动旋转齿盘缺口套装在Y向从动旋转齿盘（32）的外侧，Y向主动旋转齿盘（30）的一端设置有Y向主动旋转齿盘驱动连接轴，该Y向主动旋转齿盘驱动连接轴通过Y向皮带轮（31）与设置在Y向支撑履带（18）外侧的Y向驱动电机（26）上安装的Y向输出旋转盘（29）相连接，第二从动支撑框（27）为圆形环状结构，第二从动支撑框（27）的内壁固定套装在Y向驱动电机（26）的外壁。

6.根据权利要求1所述的AR场景设计系统，其特征在于：所述的第一Y向从动限位轨道槽（35）以及第二Y向从动限位轨道槽（34）的位置相互对应，第一Y向从动限位轨道槽（35）以及第二Y向从动限位轨道槽（34）的长度和宽度均相等，第一滑动轮盘（20）为圆形盘状结构，第二滑动轮盘（28）为圆形盘状结构，第一Y向从动限位轨道槽（35）以及第二Y向从动限位轨道槽（34）均是C型槽状结构，第一滑动轮盘（20）卡接在第一Y向从动限位轨道槽（35）的槽体内，第二滑动轮盘（28）卡接在第二Y向从动限位轨道槽（34）的槽体内，并且，第一Y向从动限位轨道槽（35）以及第二Y向从动限位轨道槽（34）的形状均为与X向支撑履带（16）的侧面中心位置相配合的跑道形结构。

7.根据权利要求1所述的AR场景设计系统，其特征在于：所述的输入外接线滑动端子轨道槽（38）、输出外接线滑动端子轨道槽（37）以及编程控制外接线滑动端子轨道槽（36）均为跑道形结构，在输入外接线滑动端子轨道槽（38）、输出外接线滑动端子轨道槽（37）以及编程控制外接线滑动端子轨道槽（36）的内壁均固定安装有一层金属导电层，输入外接线滑动端子（41）、输出外接线滑动端子（40）以及编程控制外接线滑动端子（39）分被通过卡接的方式与该金属导电层电性连接，在外周X向支撑履带（16）的顶部与Y向支撑履带（18）的底部之间设置有Y向支撑滚轮（33），Y向支撑滚轮（33）的底部通过支架与外周X向支撑履带（16）的外壁固定连接。
