专利号: 2019107531771
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种高压直流输电系统整流站区内外故障识别方法,其特征在于,包括以下步骤:步骤A:信号采集与故障分量计算

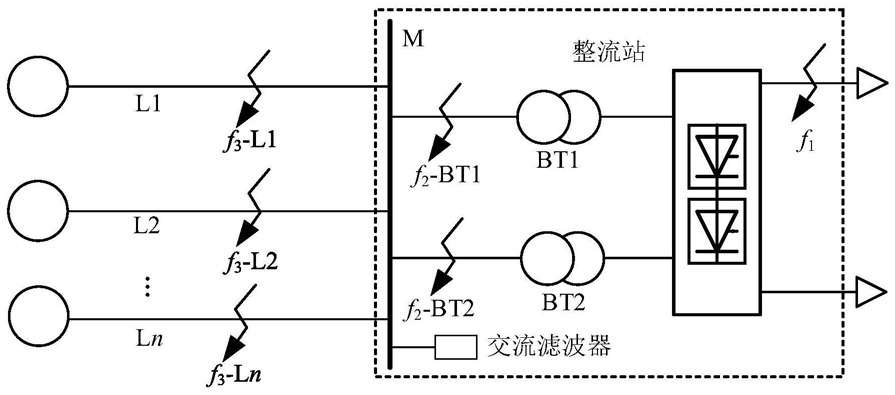

步骤A1:实时采集整流站交流滤波器入口处的三相电流信号:iA、iB和iC;实时采集整流站区外的n条交流线路的近整流站端的三相电流信号分别为:iA_Lj、iB_Lj和iC_Lj,j=1,2,…n;

步骤A2:分别计算iA、iB和iC的故障分量:ΔiA、ΔiB和ΔiC;计算iA_Lj、iB_Lj和iC_Lj,j=1,

2,…n的故障分量:ΔiA_Lj、ΔiB_Lj和△iC_Lj,j=1,2,…n;

步骤B:故障检测

步骤B1:确定ΔiA、△iB和△iC中的最大值△imax=max(ΔiA,△iB,ΔiC);

步骤B2:判断是否存在连续q毫秒采集数据的Δimax>0.02×I:若否,则返回步骤A;若是,则确定整流站区内或区外发生故障,记录当前时刻为故障时刻t0,并进入步骤C;其中I为整流站交流滤波器相电流的额定值;

步骤C:计算交流滤波器电流故障分量模量的m次特征谐波绝对值与各交流线路电流故障分量模量的m次特征谐波绝对值的最大值的比值:步骤C1:对ΔiA、ΔiB、ΔiC在故障后即t0时刻后s毫秒时间内的数据进行相模变换得到交流滤波器电流故障分量的模量:对ΔiA_Lj、ΔiB_Lj和ΔiC_Lj,j=1,2,…n在t0时刻后s毫秒时间内的数据进行相模变换得到所述n条交流线路电流故障分量的模量:步骤C2:对Δi_ACL进行S变换,提取交流滤波器电流故障分量模量的m次特征谐波为:Δi_ACLm;

分别对Δi_Lj进行S变换,提取各交流线路电流故障分量模量的m次特征谐波:△i_Ljm,j=1,2,…n;

m

步骤C3:计算交流滤波器电流故障分量模量的m次特征谐波的绝对值:|Δi_ACL|;

计算各交流线路电流故障分量模量的m次特征谐波绝对值的最大值:ΔIL=max(|Δi_L1m|,|△i_L2m|,…,|Δi_Lnm|);

步骤C4:计算|Δi_ACLm|与△IL的比值

步骤D:整流站区内外故障识别

判断λ>kset是否成立:若是,则判断发生的故障为整流站区内故障;若否,则判断发生的故障为整流站区外故障;其中kset为故障识别阈值。

2.根据权利要求1所述的高压直流输电系统整流站区内外故障识别方法,其特征在于,所述步骤C2中的特征谐波次数m取11。

3.根据权利要求1所述的高压直流输电系统整流站区内外故障识别方法,其特征在于,所述步骤D中的故障识别阈值kset取1.6。
