1.一种高压直流输电系统逆变站区内外故障识别方法，其特征在于，包括以下步骤：步骤A：故障检测

实时判断高压直流输电系统逆变侧的控制保护系统是否检测到故障：若否，则返回继续判断；若是，则记录当前时刻为故障时刻t0；

步骤B：信号采集与故障分量计算

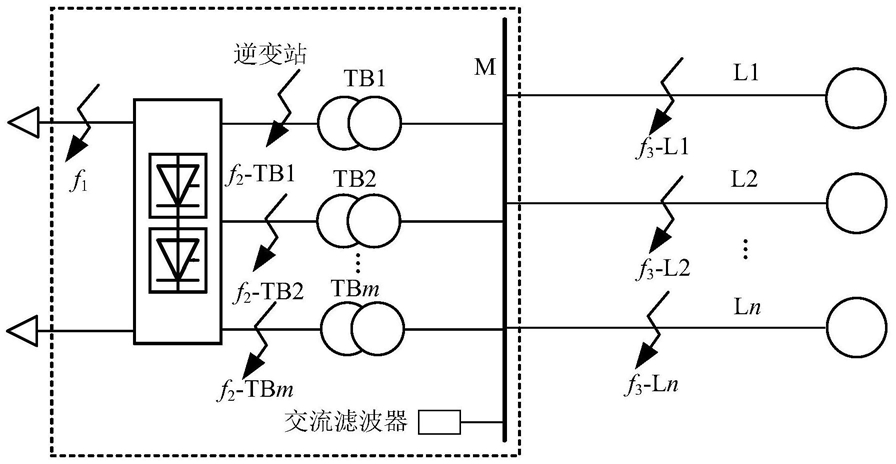

步骤B1：实时获取在故障后即t0时刻后逆变站的m个换流变压器一次侧的三相电流信号iA_TBj、iB_TBj和iC_TBj，j＝1,2,…m；实时获取在t0时刻后逆变站区外的n条交流线路近逆变站端的三相电流信号：iA_Lk、iB_Lk和iC_Lk，k＝1,2,…n；

步骤B2：分别计算s毫秒时间窗内iA_TBj、iB_TBj和iC_TBj，j＝1,2,…m的故障分量分别为：△iA_TBj、△iB_TBj、和△iC_TBj，j＝1,2,…m；并分别计算s毫秒时间窗内iA_Lk、iB_Lk和iC_Lk，k＝

1,2,…n的故障分量分别为：△iA_Lk、△iB_Lk和△iC_Lk，k＝1,2,…n；

步骤C：计算各换流变压器一次侧电流故障分量模量的h次特征谐波分量总和的绝对值与各交流线路近逆变站端电流故障分量模量的h次特征谐波分量总和的绝对值的比值：步骤C1：分别对△iA_TBj、△iB_TBj、和△iC_TBj，j＝1,2,…m进行相模变换得到m个换流变压器的一次侧电流故障分量的模量： j＝1,2,…m；

分别对iA_Lk、iB_Lk和iC_Lk，k＝1,2,…n进行相模变换得到n条交流线路近逆变站端电流故障分量的模量：步骤C2：对△i_TBj，j＝1,2,…m进行S变换，提取各换流变压器一次侧电流故障分量模量的h次特征谐波：△i_TBjh，j＝1,2,…m；

对△i_Lk进行S变换，提取各交流线路近逆变站端电流故障分量模量的h次特征谐波分量：△i_Lkh，k＝1,2,…n；

步骤C3：计算换流变压器一次侧电流故障分量模量的h次特征谐波分量总和的绝对值ITBh＝abs(△i_TB1h+△i_TB2h+…+△i_TBmh)；计算交流线路近逆变站端电流故障分量模量的h次特征谐波分量总和的绝对值ILh＝abs(△i_L1h+△i_L2h+…+△i_Lnh)；

h h

步骤C4：计算ITB与IL的比值

步骤D：逆变站区内外故障识别

判断λ>kset是否成立：若是，则判断发生的故障为逆变站区内故障；若否，则判断发生的故障为逆变站区外故障，其中kset为故障识别阈值。

2.根据权利要求1所述的高压直流输电系统逆变站区内外故障识别方法，其特征在于，所述步骤C2中的特征谐波次数h取为11。

3.根据权利要求1所述的高压直流输电系统逆变站区内外故障识别方法，其特征在于，所述步骤D中的故障识别阈值kset取为1.5。
