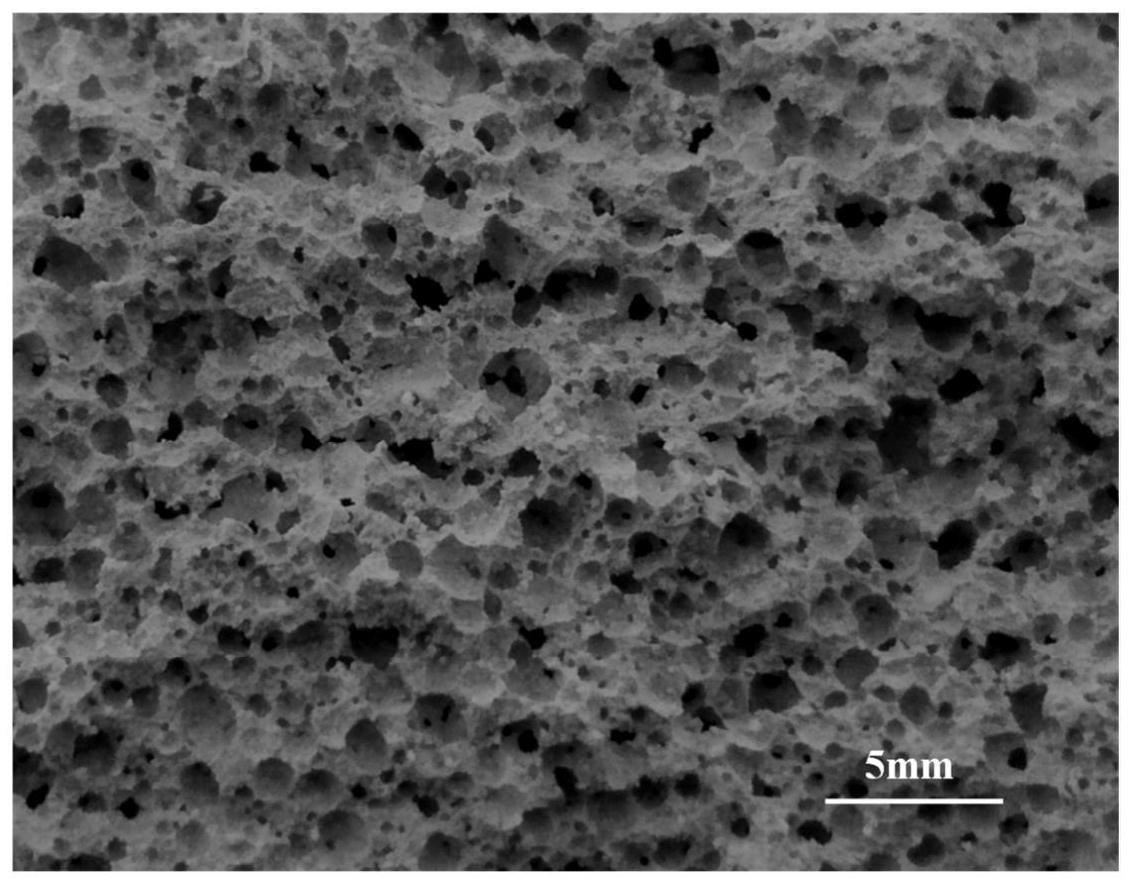

1.一种轻质隔热镍冶金废渣泡沫陶瓷，其特征在于按重量份数包括如下原料：基础陶瓷原料70～85份、固化剂1～5份及泡沫体14～25份；

其中，基础陶瓷原料按重量份数包括如下原料：镍渣45～55份、高铝水泥15～20份、高岭土10～15份、六偏磷酸钠0.5～1份及水15～20份；

泡沫体按重量份数包括如下原料：发泡剂10.2～15.8份、稳泡剂0.5～1.5份及水82.7～89.3份。

2.根据权利要求1所述的轻质隔热镍冶金废渣泡沫陶瓷，其特征在于：所述发泡剂包括质量比为0.025～0.5:1的表面活性剂及鸡蛋清。

3.根据权利要求2所述的轻质隔热镍冶金废渣泡沫陶瓷，其特征在于：所述表面活性剂为十二烷基硫酸钠、邻苯二甲酸单脂肪醇酯钠、脂肪醇聚氧乙烯醚硫酸钠、脂肪醇聚氧乙烯醚(3)磺基琥珀酸单酯二钠、α-烯烃磺酸钠、豆蔻酸钠或脂肪酰胺磺化琥珀酸单酯二钠盐。

4.根据权利要求1所述的轻质隔热镍冶金废渣泡沫陶瓷，其特征在于：所述固化剂为聚乙烯醇溶液、硅溶胶、聚乙烯醇缩丁醛乙醇溶液或二乙烯三胺。

5.根据权利要求1所述的轻质隔热镍冶金废渣泡沫陶瓷，其特征在于：所述稳泡剂为羟乙基淀粉、聚丙烯酰胺、月桂醇、司班80、硬脂酸钙或脂肪酸。

6.根据权利要求1所述的轻质隔热镍冶金废渣泡沫陶瓷，其特征在于：所述镍渣的比表面积为700～800m2/kg，其中，MgSiO3和Mg2SiO4的含量不低于85％。

7.一种制备权利要求1所述轻质隔热镍冶金废渣泡沫陶瓷的方法，其特征在于包括如下步骤：(1)按重量份数将磁选后的镍渣、高铝水泥、高岭土、六偏磷酸钠及15～20份的水进行球磨混料后，制得浆料；

(2)按重量份数将发泡剂、稳泡剂及82.7～89.3份的水混合，制得泡沫体；

(3)将浆料、泡沫体和固化剂混合搅拌、脱模、干燥、煅烧后制得泡沫陶瓷。

8.根据权利要求7所述制备轻质隔热镍冶金废渣泡沫陶瓷的方法，其特征在于：步骤(3)中，所述干燥是先在50～65℃条件下干燥8～12h，随后再在90～115℃条件下干燥8～

12h。

9.根据权利要求7所述制备轻质隔热镍冶金废渣泡沫陶瓷的方法，其特征在于：步骤(3)中，所述煅烧是在1150～1250℃条件下煅烧0.5～2h。

10.根据权利要求7所述制备轻质隔热镍冶金废渣泡沫陶瓷的方法，其特征在于：步骤(3)中，所述煅烧的升温速率为3～8℃/min。
