1.一种Fe掺杂Co11(HPO3)8(OH)6纳米片阵列结构材料的制备方法，其特征在于，所述制备方法包括以下步骤：将铁盐、钴盐和次磷酸盐溶解于水和异丙醇的混合溶剂中，将溶液转移至反应釜中，将泡沫镍倾斜置于溶液中，进行溶剂热反应，反应结束后冷却至室温，产物经洗涤、干燥，即可制得Fe掺杂Co11(HPO3)8(OH)6纳米片阵列结构材料。

2.根据权利要求1所述的制备方法，其特征在于，所述铁盐为九水合硝酸铁；所述钴盐为六水合硝酸钴；所述次磷酸盐为次磷酸钠。

3.根据权利要求1或2所述的制备方法，其特征在于，所述铁盐、钴盐和次磷酸盐的物质的量之比为0.2～0.8:1～2:1。

4.根据权利要求1或2所述的制备方法，其特征在于，所述次磷酸盐在水和异丙醇的混合溶剂中的浓度为0.025M。

5.根据权利要求1或2所述的制备方法，其特征在于，所述水和异丙醇的体积比为1～2:

3～2。

6.根据权利要求1或2所述的制备方法，其特征在于，所述溶剂热反应的条件为160℃下反应4-8h。

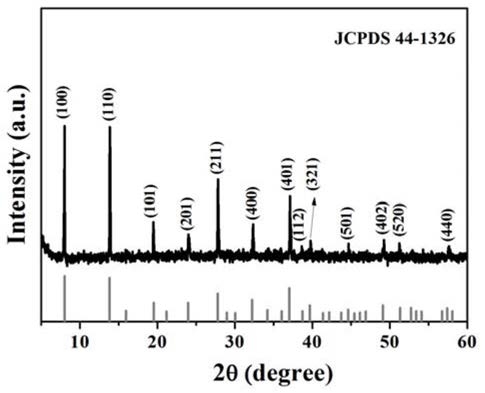

7.一种如权利要求1-6任意一项所述的制备方法制备得到Fe掺杂Co11(HPO3)8(OH)6纳米片阵列结构材料。

8.根据权利要求7所述的Fe掺杂Co11(HPO3)8(OH)6纳米片阵列结构材料作为析氧反应(OER)电催化剂的应用。

9.根据权利要求7所述的Fe掺杂Co11(HPO3)8(OH)6纳米片阵列结构材料作为析氢反应(HER)电催化剂的应用。

10.根据权利要求7所述的Fe掺杂Co11(HPO3)8(OH)6纳米片阵列结构材料作为全水分解反应电催化剂的应用。
