1.一种制备锂离子动力电池高压富锂锰基正极材料的方法，其特征在于，包括以下步骤：

(1)称取氢氧化锂、醋酸锰、氧化铬和氟化锂作为原料；

(2)向醋酸锰中加入去离子水配置成醋酸锰溶液，再加入过氧化氢，在100℃下将水蒸发干；

(3)将步骤(2)中的产物与称取的氢氧化锂、氧化铬、氟化锂置于玛瑙研钵中研磨充分，获得均匀混合的前驱体；

(4)将步骤(3)中的产物置于石英研钵中，在空气下分步煅烧，先升温至445‑460℃保温

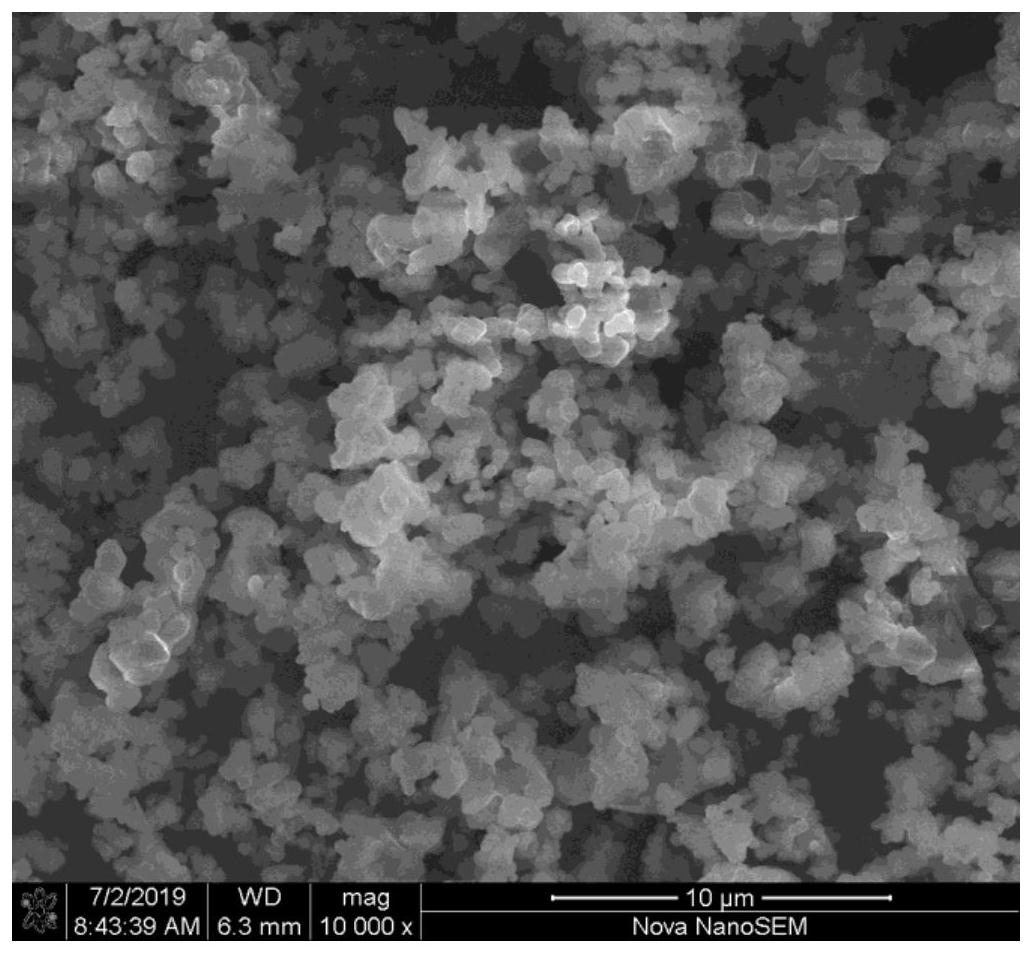

4‑5.5小时，再升温至790‑820℃保温5‑7小时，随炉冷却至室温，得到最终产物Li2Mn0.9Cr0.1O2F。

2.根据权利要求1所述的制备锂离子动力电池高压富锂锰基正极材料的方法，其特征在于，步骤(1)中，氢氧化锂、醋酸锰、氧化铬和氟化锂的摩尔比为1‑1.1:0.9:0.1:1。

3.根据权利要求1所述的制备锂离子动力电池高压富锂锰基正极材料的方法，其特征在于，将步骤(1)、(3)中的氢氧化锂替换为碳酸锂，碳酸锂与醋酸锰、氧化铬和氟化锂的摩尔比为0.5‑0.55:0.9:0.1:1。

4.根据权利要求1所述的制备锂离子动力电池高压富锂锰基正极材料的方法，其特征在于，将步骤(1)、(3)中的氢氧化锂替换为乙酸锂，乙酸锂、醋酸锰、氧化铬和氟化锂的摩尔比为1‑1.1:0.9:0.1:1。

5.根据权利要求1‑4中任一项所述的制备锂离子动力电池高压富锂锰基正极材料的方法，其特征在于，步骤(2)中，醋酸锰溶液的浓度为0.5‑1.3mol/L。

6.根据权利要求1‑4中任一项所述的制备锂离子动力电池高压富锂锰基正极材料的方法，其特征在于，步骤(2)中，过氧化氢与醋酸锰溶液的体积比为0.8‑1.2：1。

7.根据权利要求1‑4任一项所述的制备锂离子动力电池高压富锂锰基正极材料的方法，其特征在于，步骤(4)中，空气下分步煅烧，先升温至450℃保温5小时，再升温至800℃保温6小时。

8.根据权利要求1‑4中任一项所述的制备锂离子动力电池高压富锂锰基正极材料的方法，其特征在于，步骤(4)中，空气下分步煅烧，先以4.5‑6℃/min的升温速度升温至445‑460℃保温4‑5.5小时，再以4‑5.5℃/min的升温速度升温至790‑820℃保温5‑7小时，以3‑7℃/min的降温速度随炉冷却至室温。

9.根据权利要求8所述的制备锂离子动力电池高压富锂锰基正极材料的方法，其特征在于，先以5℃/min的升温速度升温至445‑460℃保温4‑5.5小时，再以5℃/min的升温速度升温至790‑820℃保温5‑7小时，以5℃/min的降温速度随炉冷却至室温。
