1.一种钼酸锌碳复合纳米球的制备方法，其特征在于，包括以下步骤：

1)配制锌盐甲醇溶液和钼酸盐水溶液；其中，锌盐甲醇溶液中锌离子的浓度为0.1～

0.3mol/L，钼酸盐水溶液中钼酸根离子的浓度为0.1～0.3mol/L；

2)将50～70℃的锌盐甲醇溶液按照体积比为1：(0.1～0.3)加入钼酸盐水溶液，得到反应液A；将反应液A在80～100℃、搅拌1～2h进行反应，反应结束后经过滤、清洗、干燥得到产物A；

3)将产物A分散在氨基苯酚衍生物水溶液中，得到反应液B，室温下搅拌3-7h进行反应，反应结束后经过滤、清洗、干燥后得到产物B；

其中，氨基苯酚衍生物水溶液的浓度为0.1～0.3mol/L，每100mL氨基苯酚衍生物水溶液中加入50mg产物A；

4)将产物B在惰性气体气氛下、400～600℃煅烧2h，得到钼酸锌碳复合纳米球。

2.根据权利要求1所述的钼酸锌碳复合纳米球的制备方法，其特征在于，步骤1)中锌盐为二邻羟基苯醛锌。

3.根据权利要求1所述的钼酸锌碳复合纳米球的制备方法，其特征在于，步骤1)中钼酸盐为钼酸铵或者钼酸钠。

4.根据权利要求1所述的钼酸锌碳复合纳米球的制备方法，其特征在于，步骤3)中氨基苯酚衍生物为2-氨基-4-硝基苯酚、2-氨基-4-氯苯酚、4-(2-氨基乙基)-1,2-苯二酚或4-乙酰胺基苯酚。

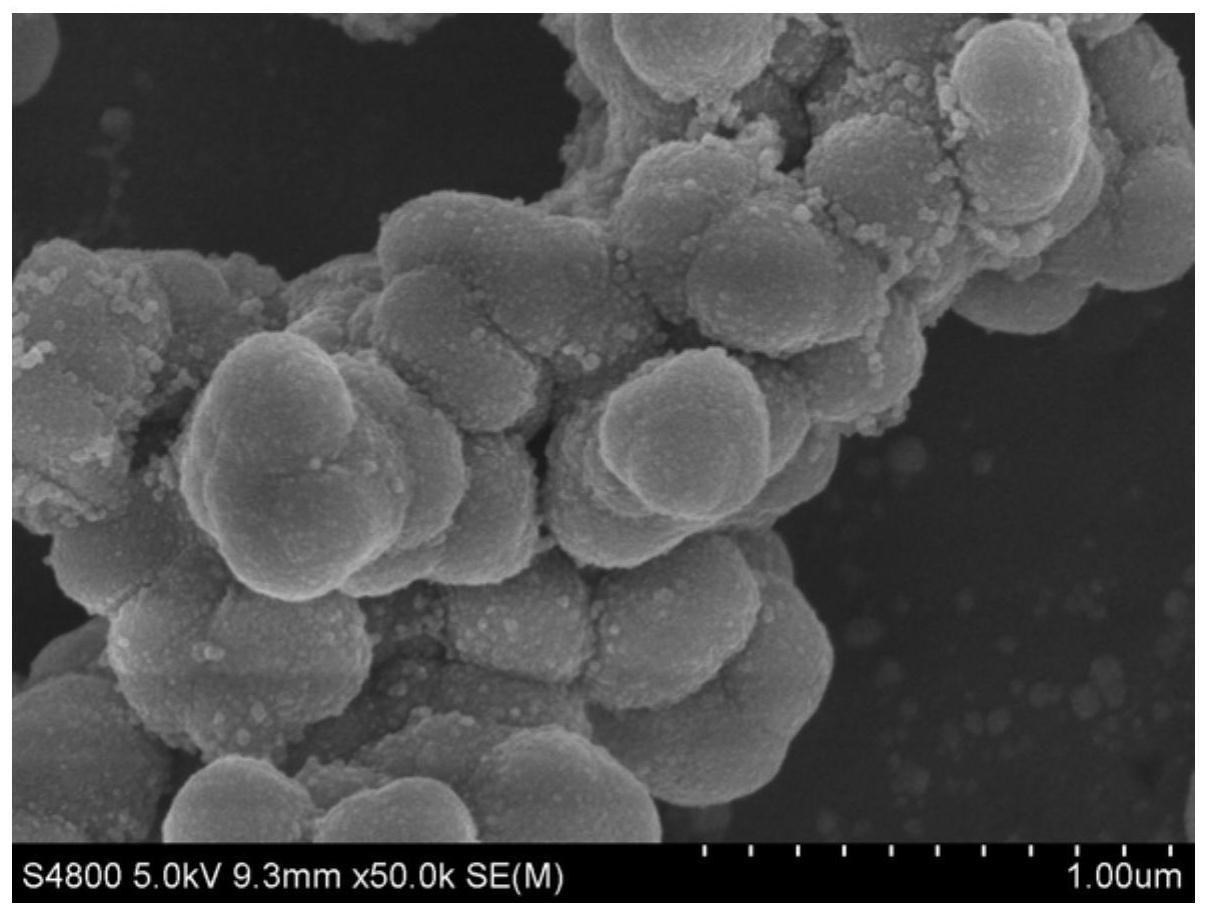

5.一种根据权利要求1-4任一项所述制备方法制备得到的钼酸锌碳复合纳米球，其特征在于，纳米球的粒径为190-210nm。
