专利号: 2019107610862
申请人: 温州乾含节能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

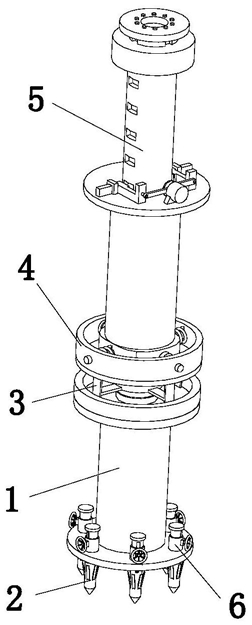

1.一种垂直轴风力发电机塔架,其特征在于:包括调平底座(1)、调平锥(2)、转动支架(3)、偏移座(4)和可调塔身(5),所述调平底座(1)下沿设有圆套(6),所述调平底座(1)设置在地面上,所述调平锥(2)设有多个,每个所述调平锥(2)穿过所述调平底座(1)下沿的一个圆套(6),多个所述调平锥(2)围绕所述调平底座(1)周向均匀设置,所述转动支架(3)设置在所述调平底座(1)顶部与所述调平底座(1)通过轴承连接,所述转动支架(3)水平转动,所述转动支架(3)与所述偏移座(4)底部通过螺母连接,所述可调塔身(5)底部固定在所述偏移座(4)顶部中心,所述可调塔身(5)的高度可以调节。2.根据权利要求1所述的一种垂直轴风力发电机塔架,其特征在于:所述调平底座(1)包括底盘(101)、立柱(102)、顶盘(103)和防脱套(104),所述立柱(102)设置在所述顶盘(103)和所述底盘(101)之间,所述防脱套(104)焊接在所述顶盘(103)上,所述防脱套(104)为管状体,所述防脱套(104)外径小于所述底盘(101)外径,所述防脱套(104)高度大于所述转动支架(3)高度的一半且小于所述转动支架(3)的高度。3.根据权利要求1所述的一种垂直轴风力发电机塔架,其特征在于:所述调平锥(2)包括锥体(201)、固定倒钩(202)、螺母座(203)和锁紧手轮(204),所述锥体(201)上开设有导向槽,所述固定倒钩(202)设有多个,多个所述固定倒钩(202)沿锥体(201)周向均匀分布,所述螺母座(203)焊接在所述圆套(6)上,所述锁紧手轮(204)穿过所述螺母座(203)抵触在导向槽内,所述锁紧手轮(204)与所述螺母座(203)通过螺纹连接。4.根据权利要求1所述的一种垂直轴风力发电机塔架,其特征在于:所述转动支架(3)包括推力轴承(301)、支撑轴(302)和支腿(303),所述推力轴承(301)设置在所述支撑轴(302)底部,所述支腿(303)设有多个,多个所述支腿(303)沿所述支撑轴(302)周向均匀分布,所述支腿(303)与所述支撑轴(302)焊接,所述支腿(303)通过螺母固定在所述偏移座(4)底部。5.根据权利要求1所述的一种垂直轴风力发电机塔架,其特征在于:所述偏移座(4)包括座体(401)、座心(402)和稳定弹簧(403),所述稳定弹簧(403)设有多个,多个所述稳定弹簧(403)沿所述座心(402)等间距设置,所述稳定弹簧(403)中心设有伸缩导向杆(404),所述伸缩导向杆(404)一端焊接在座心(402)上,所述伸缩导向杆(404)另一端穿过座体(401)与座体(401)铰接,所述稳定弹簧(403)一端与座心(402)焊接,所述稳定弹簧(403)另一端与座体(401)焊接,原始状态下所述座体(401)与所述座心(402)的中心轴线相同。6.根据权利要求1所述的一种垂直轴风力发电机塔架,其特征在于:所述可调塔身(5)包括第一塔身(501)、第二塔身(502)、卡紧装置(503)和安装座(504),所述第一塔身(501)焊接在所述偏移座(4)中心顶部,所述第二塔身(502)套设在第一塔身(501)内部,所述第二塔身(502)上开设有卡紧槽,所述卡紧装置(503)设置在第一塔身(501)顶部,所卡紧装置(503)一部分可以卡合在卡紧槽内,所述安装座内侧设有花键,安装座与第二塔身(502)顶部通过花键连接。7.根据权利要求6所述的一种垂直轴风力发电机塔架,其特征在于:所述卡紧装置(503)包括卡紧电机(5031)、连杆(5032)、卡紧座(5033)和导向套(5034),所述卡紧电机(5031)安装在第一塔身(501)顶部,所述连杆(5032)一端与卡紧电机(5031)铰接,所述连杆(5032)另一端与所述卡紧座(5033)铰接,所述导向套(5034)固定在所述第一塔身(501)顶部,所述卡紧座(5033)穿过所述导向套(5034)与导向套(5034)滑动连接。
