专利号: 2019107667983
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于遥感技术的输电线路植被危险预警系统,其特征在于,包括:植被生长预测模块、植被高度提取模块、电力线高程提取模块、相对距离计算模块、植被风险预警模块;

所述植被生长预测模块,用于根据输电线路沿线植被的种类和生长数据预测目标区域一端时间内植被的生长情况;

所述植被高度提取模块,用于根据星载SAR图像数据提取目标区域的植被高度信息;

所述电力线高程提取模块,用于根据电力线的点云数据获取目标区域的电力线及其高程信息;

所述相对距离计算模块,用于根据目标区域的植被高度信息和电力线的高程信息获取植被与电力线的相对距离;

所述植被风险预警模块,用于根据植被与电力线的相对距离、输电线路危险阈值距离及植被的生长情况对目标区域进行危险预警。

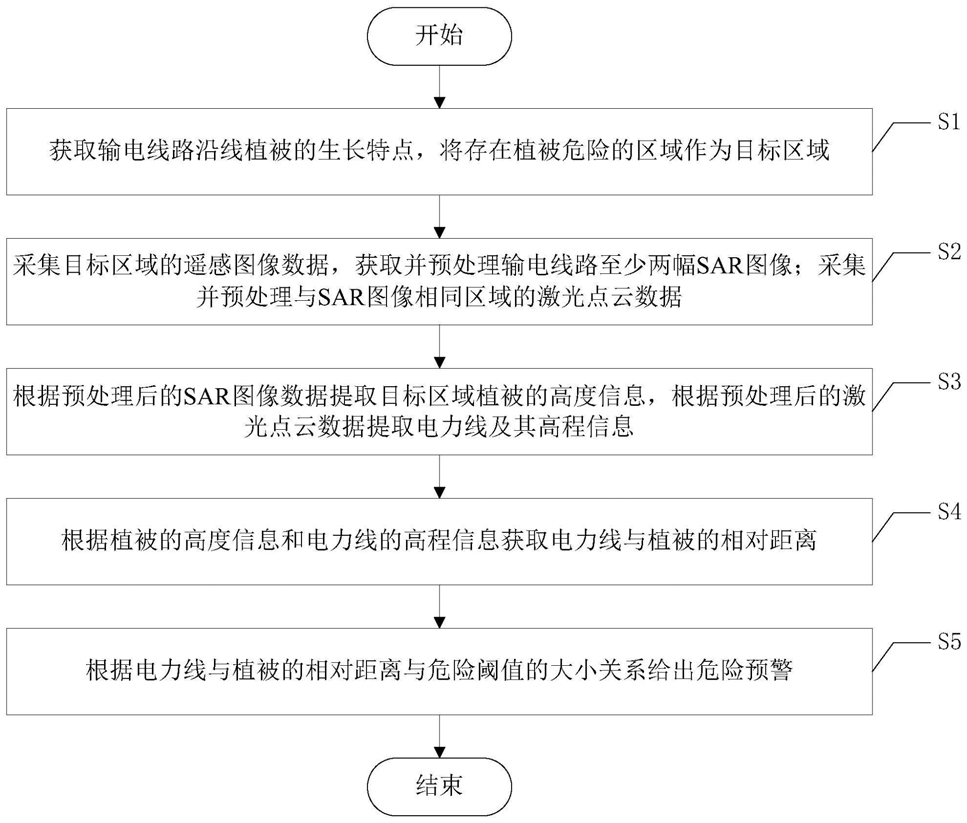

2.一种基于遥感技术的输电线路植被危险预警方法,其特征在于,包括以下步骤:S1、获取输电线路沿线植被的生长特点,将存在植被危险的区域作为目标区域;

S2、采集目标区域的遥感图像数据,获取并预处理输电线路至少两幅SAR图像;采集并预处理与SAR图像相同区域的激光点云数据;

S3、根据预处理后的SAR图像数据提取目标区域植被的高度信息,根据预处理后的激光点云数据提取电力线及其高程信息;

S4、根据植被的高度信息和电力线的高程信息获取电力线与植被的相对距离;

S5、根据电力线与植被的相对距离与危险阈值的大小关系给出危险预警。

3.根据权利要求2所述的基于遥感技术的输电线路植被危险预警方法,其特征在于,所述步骤S1的具体方法包括以下子步骤:S1-1、根据输电杆塔坐标获取输电杆塔在地图上的位置,将各个输电杆塔在地图上的位置连接成线,得到输电线路;

S1-2、根据人工巡检采集的输电线路沿线植被种类及植被生长情况,初步得到植被风险区段;

S1-3、根据公式

hp=a(1-e-kt)c

预测植被风险区域中植被的预测高度hp;其中a为该种植被生长的最大值参数;k为植被生长速率修正值;t为植被年龄的观测值;c为植被的形状参数;e为常数;

S1-4、根据一段时间内植被两次预测高度获取其生长速度,将植被生长速度大于阈值的区域作为目标区域。

4.根据权利要求2所述的基于遥感技术的输电线路植被危险预警方法,其特征在于,所述步骤S2的具体方法包括以下子步骤:S2-1、采用星载合成孔径雷达采集两幅相同轨道模式下包含该目标区域的SAR图像,选定其中一幅为主影像,另一幅为辅影像;

S2-2、采用ENVI软件分别对主影像和辅影像进行基线估计、配准、去平地相位、干涉以及滤波处理,获取HH、HV、HH+VV、HH-VV极化通道的相干系数图,并根据干涉处理后的SAR图像采用相干最优算法计算最优相干系数图γop1、γop2和γop3;根据干涉处理后的SAR图像采用最大相位分离算法计算最大相干系数图γpdh和最小相干系数图γpdl;将HH、HV、HH+VV、HH-VV极化通道的相干系数图、最优相干系数图γop1、γop2和γop3,以及最大相干系数图γpdh和最小相干系数图γpdl均作为预处理后的SAR图像数据;

S2-3、采用无人机搭载激光雷达采集与SAR图像相同区域的激光点云数据;

S2-4、通过设定高度阈值初步去除点云数据中地面、植被和建筑杂点;通过提取点云数据中的首次回波信息,再次滤除地面、植被和建筑杂点,得到预处理后的激光点云数据。

5.根据权利要求4所述的基于遥感技术的输电线路植被危险预警方法,其特征在于,所述步骤S3的具体方法包括以下子步骤:S3-1、将预处理后的SAR图像数据导入植被高度提取系统,根据植被、河流、公路和裸土相干系数值的差异性,对相干系数图中的植被进行掩膜处理,获取掩膜处理后的各通道相干系数图;

S3-2、基于掩膜处理后的各通道相干系数图采用整体最小二乘拟合相干系数直线,获取目标区域输电线路所有植被对应像元的地表相位候选点;

S3-3、根据公式

获取每个植被像元的地表相位值φ0;其中φ1和φ2分别为地表相位候选点;γ1和γ2分别为φ1和φ2对应的相干系数值;γHV表示HV极化通道的相干系数值;

S3-4、根据每个像元植被的地表相位值寻找相干系数直线与植被高度、植被消光系数变化曲线的交点,获取每个植被像元对应的高度值,完成输电线路植被高度信息的获取;

S3-5、对预处理后的激光点云数据构建格网,并根据公式h=|hmax-hmin|

确定格网的尺寸h;其中hmax表示每个格网内高程最大值;hmin表示每个格网内高程最小值;

S3-6、根据格网的尺寸,统计格网内的高程分布,获取点云数据的高程分布状况;

S3-7、根据点云数据的高程分布状况,设定一个表示电力线与地面高程差的高程阈值ht;将格网中点云高程值大于高程阈值的点作为电力线候选点,并记录该点的高程值;

S3-8、对电力线候选点所在格网三维点进行二值化图像转换,得到二值化图像;

S3-9、在二值化图像中采用渐进霍夫变换进行电力线点检测,获取二维电力线图像;

S3-10、将二维电力线图像转换为三维点,采用最小二乘法拟合电力线点,完成电力线及其高程信息的提取。

6.根据权利要求5所述的基于遥感技术的输电线路植被危险预警方法,其特征在于,所述步骤S3-4的具体方法包括以下子步骤:S3-4-1、根据公式

获取植被的有效垂直波数kz;其中Δθ为SAR图像中主影像和辅影像的入射角差;λ为雷达波长;R为SAR视向到目标之间的距离;α为地形的坡度值;π为常数;B⊥为在垂直SAR视向上的分量;θ为主影像或辅影像的入射角;

S3-4-2、根据公式

建立相干系数关于消光系数和植被高度之间的查找表γv;其中σ为植被的消光系数;H为单个像元植被的高度值;z'为植被高度值变量;i为虚数单位;cos为三角函数;

S3-4-3、将不同消光系数和植被高度下的复平面曲线与拟合相干系数直线相交得到交点;

S3-4-4、寻找离地表相位最远的交点,并根据该交点确定植被的体散射相干系数的估计值S3-4-5、根据植被的体散射相干系数的估计值 在查找表中查找相干系数对应的高度值,得到单个像元的植被高度;

S3-4-6、采用MATLAB将输电线路中所有像元的计算高度值转换为对应的输电线路周围植被高度图,得到输电线路植被高度信息。

7.根据权利要求5所述的基于遥感技术的输电线路植被危险预警方法,其特征在于,所述步骤S3-9的具体方法包括以下子步骤:S3-9-1、随机选取二值图上的电力线候选点,将其映射至极坐标系并得到相应曲线;

S3-9-2、根据极坐标系中曲线的交点数,找出交点对应在X-Y坐标系中的直线L上的点;

S3-9-3、寻找二值化图像上的电力线点,将直线L上的点连接成线段,同时记录该线段的起点和终点,获取二维电力线图像。

8.根据权利要求1所述的基于遥感技术的输电线路植被危险预警方法,其特征在于,所述步骤S4的具体方法包括以下子步骤:S4-1、根据植被高度信息,采用ENVI软件添加地理坐标信息,获取地理编码后的输电线路植被高度图;

S4-2、根据电力线高程信息,采用ArcGIS软件添加地理作为信息,获取地理编码后的电力线高程图;

S4-3、将地理编码后的输电线路植被高度图和地理编码后的电力线高程图叠加显示到Google地球上,获取任一坐标的植被高度值ht及电力线高程值hl;

S4-4、根据公式

d=hl-ht

计算所有电力线点与周围植被的相对距离d。

9.根据权利要求1所述的基于遥感技术的输电线路植被危险预警方法,其特征在于,所述步骤S5中危险阈值的获取方法为:根据输电线路安全距离准则,确定相应电压等级的输电线路危险阈值。
