专利号: 2019107685977
申请人: 湖北正浩建设集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

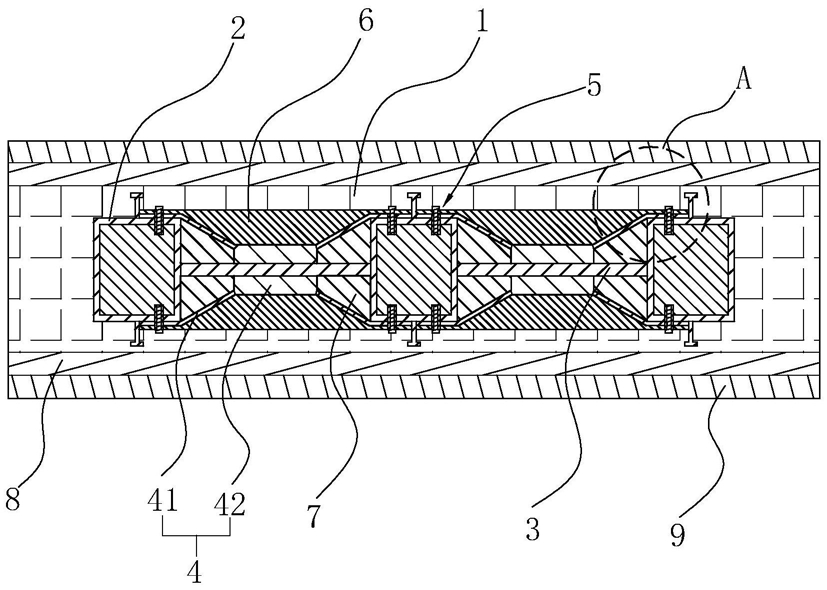

1.一种钢管混凝土密柱钢板耗能剪力墙结构的住宅体系,包括多个相互平行的钢管柱(2),每两个相邻的钢管柱(2)之间通过焊接固定有多个连接条(3),钢管柱(2)内部浇筑有混凝土,其特征在于:所述连接条(3)上设置有加强组件(4),加强组件(4)包括套设于连接条(3)上的套筒(42)以及与套筒(42)四角位置处固定连接的卡板(41),每两个卡板(41)夹设于钢管柱(2)相对的两侧并与钢管柱(2)固定连接,钢管柱(2)以及连接条(3)的外围设置有浇筑混凝土形成的墙体(1)。

2.根据权利要求1所述的钢管混凝土密柱钢板耗能剪力墙结构的住宅体系,其特征在于:所述钢管柱(2)与卡板(41)之间通过胀紧件(5)固定连接,胀紧件(5)包括预制于钢管柱(2)内并与钢管柱(2)内浇筑的混凝土相对固定的胀紧管(51)以及与胀紧管(51)螺纹配合的胀紧螺栓(52),胀紧管(51)穿过钢管柱(2)以及卡板(41),胀紧螺栓(52)拧入胀紧管(51)内且胀紧螺栓(52)的端部抵接在卡板(41)表面。

3.根据权利要求2所述的钢管混凝土密柱钢板耗能剪力墙结构的住宅体系,其特征在于:所述卡板(41)包括一体成型的斜板(411)和夹板(412),斜板(411)向着背离套筒(42)中心的方向倾斜设置,夹板(412)固定设置于斜板(411)远离套筒(42)的一端,夹板(412)抵接在钢管柱(2)相邻于连接条(3)的表面,钢管柱(2)的外侧与斜板(411)之间设置有填充块(6),填充块(6)与钢管柱(2)表面以及斜板(411)的外侧面抵接,填充块(6)通过胀紧件(5)与夹板(412)固定连接。

4.根据权利要求1所述的钢管混凝土密柱钢板耗能剪力墙结构的住宅体系,其特征在于:所述钢管柱(2)与套筒(42)的端部之间设置有辅助加强件(7),辅助加强件(7)与连接条(3)固定连接且填充满钢管柱(2)与套筒(42)之间的缝隙。

5.根据权利要求4所述的钢管混凝土密柱钢板耗能剪力墙结构的住宅体系,其特征在于:所述辅助加强件(7)的底部开设有与连接条(3)卡接配合的卡孔(71),连接条(3)卡入卡孔(71)内,且辅助加强件(7)的四周与钢管柱(2)、斜板(411)以及套筒(42)端部均相互抵接。

6.根据权利要求1所述的钢管混凝土密柱钢板耗能剪力墙结构的住宅体系,其特征在于:所述钢管柱(2)在相邻于连接条(3)的两侧表面固定设置有拉杆(21),拉杆(21)与钢管柱(2)表面垂直。

7.根据权利要求6所述的钢管混凝土密柱钢板耗能剪力墙结构的住宅体系,其特征在于:所述拉杆(21)背离钢管柱(2)的一端固定设置有截面尺寸大于拉杆(21)的拉块(211)。

8.根据权利要求1所述的钢管混凝土密柱钢板耗能剪力墙结构的住宅体系,其特征在于:所述墙体(1)背离钢管柱(2)的表面从内到外依次粘结设置有保温板(8)以及防火板(9)。
