专利号: 2019107688918
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

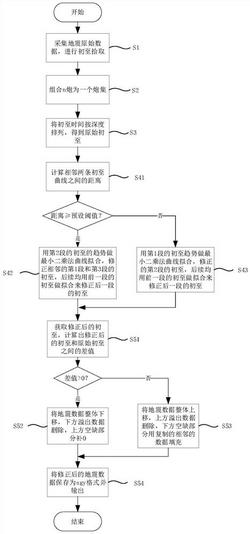

1.一种VSP地震资料的初至波时差校正方法,其特征在于,所述方法包括:S1、采集VSP地震资料原始数据,拾取初至;

S2、将野外多炮记录组成一个新的炮集记录;

S3、提取拾取的初至,将初至时间按观测井深度排列,获得原始初至;

S4、采用最小二乘法进行单炮初至曲线拟合并分段修正所述原始初至,得到修正后的初至;

所述原始初至中,每条初至曲线对应n段单炮初至,所述步骤S4具体过程为:S41、按照初至时间的先后顺序计算相邻两条初至曲线中第1段单炮初至之间的距离;

S42、若所述距离超过预设阈值,用第2段的初至的趋势做最小二乘法曲线拟合,得到第一拟合曲线,通过所述第一拟合曲线修正相邻的第1段和第3段的初至,通过修正后的第3段的初至做最小二乘法拟合,修正第4段的初至,后续均用前一段的初至做拟合来修正后一段的初至,直至n段单炮初至修正完成;

S43、若所述距离小于等于所述预设阈值,用第1段的初至趋势做最小二乘法曲线拟合,得到第二拟合曲线,通过所述第二拟合曲线修正相邻的第2段的初至,后续均用前一段的初至做拟合来修正后一段的初至,直至n段单炮初至修正完成;

S44、重复步骤S41~S43,直至所述原始初至修正完成;

S5、获取修正后的初至,计算出修正后的初至和所述原始初至之间的差值,根据所述差值修正地震数据,输出修正后的地震数据。

2.根据权利要求1所述VSP地震资料的初至波时差校正方法,其特征在于,所述步骤S2中,将n炮记录根据观测井的深度依次累加得到炮集记录,单炮对应16级或8级检波点,得到新的炮集的检波点级数为16*n或8*n级,n≥2。

3.根据权利要求1所述VSP地震资料的初至波时差校正方法,其特征在于,所述步骤S5中,所述根据所述差值修正地震数据具体为:若所述差值大于0,将地震数据整体下移,下方溢出数据删除,上方空缺部分补0;若所述差值小于0,将地震数据整体上移,上方溢出数据删除,下方空缺部分用复制的相邻的数据填充。

4.一种VSP地震资料的初至波时差校正装置,其特征在于,所述装置包括:初至拾取模块:用于采集VSP地震资料原始数据,拾取初至;

炮集组合模块:用于将野外多炮记录组成一个新的单炮集记录;

重新排列模块:用于提取拾取的初至,将初至时间按观测井深度排列,获得原始初至;

初至修正模块:采用最小二乘法进行单炮初至曲线拟合并分段修正所述原始初至,得到修正后的初至;

设野外n炮记录组成一个新的单炮集记录,则所述原始初至中,每条初至曲线对应n段单炮初至,所述初至修正模块具体包括:计算单元:按照初至时间的先后顺序计算相邻两条初至曲线中第1段单炮初至之间的距离;

第一修正单元:若所述距离超过预设阈值,用第2段的初至的趋势做最小二乘法曲线拟合,得到第一拟合曲线,通过所述第一拟合曲线修正相邻的第1段和第3段的初至,通过修正后的第3段的初至做最小二乘法拟合,修正第4段的初至,后续均用前一段的初至做拟合来修正后一段的初至,直至n段单炮初至修正完成;

第二修正单元:若所述距离小于等于所述预设阈值,用第1段的初至趋势做最小二乘法曲线拟合,得到第二拟合曲线,通过所述第二拟合曲线修正相邻的第2段的初至,后续均用前一段的初至做拟合来修正后一段的初至,直至n段单炮初至修正完成;

循环单元:重复所述计算单元、第一修正单元、第二修正单元直至所述原始初至修正完成;

时差校正模块:获取修正后的初至值,计算出修正后的初至和所述原始初至之间的差值,根据所述差值修正地震数据,输出修正后的地震数据。

5.根据权利要求4所述VSP地震资料的初至波时差校正装置,其特征在于,所述时差校正模块中,所述根据所述差值修正地震数据具体为:若所述差值大于0,将地震数据整体下移,删除下方溢出数据,上方空缺部分补0;若所述差值小于0,将地震数据整体上移,删除上方溢出数据,下方空缺部分用复制的相邻的数据填充。
