专利号: 2019107709685
申请人: 江苏嘉尚环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

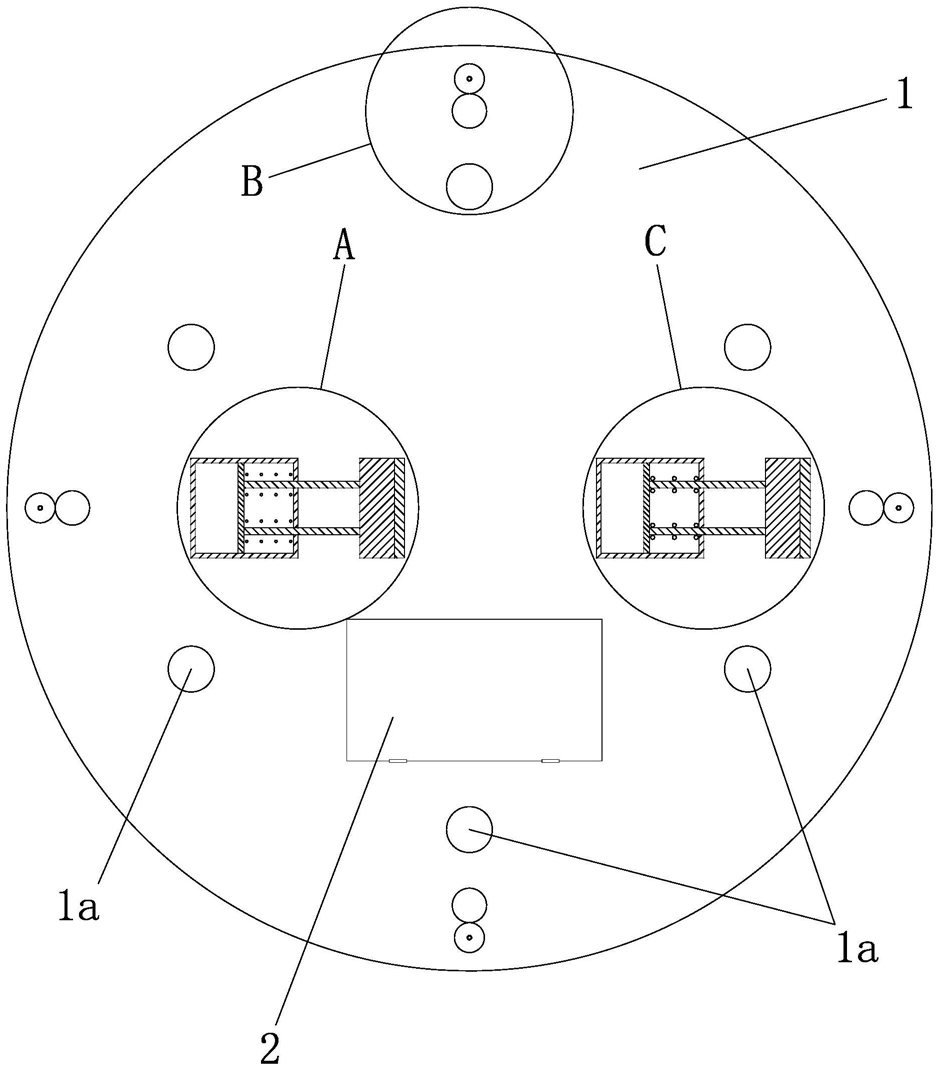

1.一种鱼虾养殖箱,其特征是,包括圆柱箱体,所述圆柱箱体顶部设有投放开闭门及多个通气孔,圆柱箱体内设有与圆柱箱体同轴布置的竖芯管,圆柱箱体顶部设有淋水缸体及与圆柱箱体滑动连接的淋水配重块;

所述淋水缸体内设有与淋水缸体滑动密封配合的淋水内活塞,淋水内活塞滑动方向水平,淋水内活塞将淋水缸体内部分隔成淋水主室及与大气连通的淋水副室,淋水内活塞上设有若干穿过淋水副室的淋水活塞杆,淋水活塞杆一端连接淋水内活塞,淋水活塞杆另一端连接淋水配重块,淋水副室内设有淋水弹簧,淋水弹簧一端连接淋水内活塞,淋水弹簧另一端连接淋水缸体,淋水活塞杆轴向平行于淋水内活塞滑动方向,竖芯管、淋水配重块、淋水副室及淋水主室沿淋水活塞杆轴向依次布置;

所述圆柱箱体内设有若干淋水机构,在一个淋水机构中:淋水机构包括横抽水管、竖导水管及固定在竖芯管上的淋水头,横抽水管一端设有抽水头,横抽水管另一端连通竖导水管下端,竖导水管上端通过吸进水管连通至淋水主室,吸进水管内设有吸进单向阀,淋水头处在竖芯管外,淋水头的出水口朝下,淋水头的进水口通过排出水管连通至淋水主室,排出水管内设有排出单向阀,排出水管穿过竖芯管内部;

所述圆柱箱体上设有若干收集机构,在一个收集机构中:收集机构包括下端开口的收集管、固定在收集管外侧壁上的收集缸体及水平布置的压集板,收集管下端设有收集格网,收集缸体内设有与收集缸体滑动密封配合的收集内活塞,收集内活塞滑动方向竖直,收集内活塞将收集缸体内部分隔成收集主室及与大气连通的收集副室,收集内活塞上设有穿过收集副室的收集活塞杆,收集活塞杆上端连接收集内活塞,收集活塞杆下端连接压集板,收集副室内设有收集弹簧,收集弹簧上端连接收集内活塞,收集弹簧下端连接收集缸体,收集管与圆柱箱体内侧壁相贴,收集主室内设有接触收集内活塞的收集限位块,收集管上端、收集主室、收集副室、压集板及收集管下端由上至下依次布置,淋水头的出水口所处高度高于收集管下端所处高度;

所述圆柱箱体顶部设有启驱缸体及与圆柱箱体滑动连接的启驱配重块,启驱缸体内设有与启驱缸体滑动密封配合的启驱内活塞,启驱内活塞将启驱缸体内部分隔成启驱主室及与大气连通的启驱副室,启驱内活塞上设有若干穿过启驱副室的启驱活塞杆,启驱活塞杆一端连接启驱内活塞,启驱活塞杆另一端连接启驱配重块,启驱副室内设有启驱弹簧,启驱弹簧一端连接启驱内活塞,启驱弹簧另一端连接启驱缸体,启驱内活塞滑动方向平行于淋水内活塞滑动方向;

所述淋水配重块、竖芯管、启驱主室、启驱副室及启驱配重块沿淋水活塞杆轴向依次布置,收集管穿过圆柱箱体顶部,收集缸体穿过圆柱箱体顶部圆柱箱体与运输车相对固定,车头、淋水缸体、淋水配重块、启驱缸体、启驱配重块及车尾沿淋水缸体轴向依次布置。

2.根据权利要求1所述的一种鱼虾养殖箱,其特征是,所述圆柱箱体内设有挡鱼横隔网及挡杂横隔网,挡鱼横隔网处在挡杂横隔网上方,在圆柱箱体内:圆柱箱体顶部与挡鱼横隔网之间形成容鱼腔,挡鱼横隔网与挡杂横隔网之间形成容杂腔,挡杂横隔网与圆柱箱体底部之间形成调水腔,抽水头处在调水腔内,竖芯管上端设有与挡鱼横隔网固定的上密封端板,竖芯管下端设有与挡鱼横隔网固定的下密封端板,吸进水管依次穿过圆柱箱体顶部及上密封端板,排出水管依次穿过圆柱箱体顶部、上密封端板及竖芯管侧壁。

3.根据权利要求1所述的一种鱼虾养殖箱,其特征是,所述收集管上端设有抽气接管,抽气接管上设有抽气通断阀。

4.根据权利要求1所述的一种鱼虾养殖箱,其特征是,各淋水头沿竖芯管周向均匀分布,各收集管沿竖芯管周向均匀分布,各收集缸体沿竖芯管周向均匀分布。

5.根据权利要求1所述的一种鱼虾养殖箱,其特征是,所述圆柱箱体顶部设有用于接触淋水配重块的淋水限位块及用于接触启驱配重块的启驱限位块,淋水配重块、淋水限位块、启驱配重块及启驱限位块沿淋水活塞杆轴向依次布置。

6.根据权利要求1或2所述的一种鱼虾养殖箱,其特征是,所述圆柱箱体底部设有多个防滑条,各防滑条平行布置,防滑条长度方向垂直于淋水活塞杆轴向。
