专利号: 2019107763618
申请人: 皖西学院
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

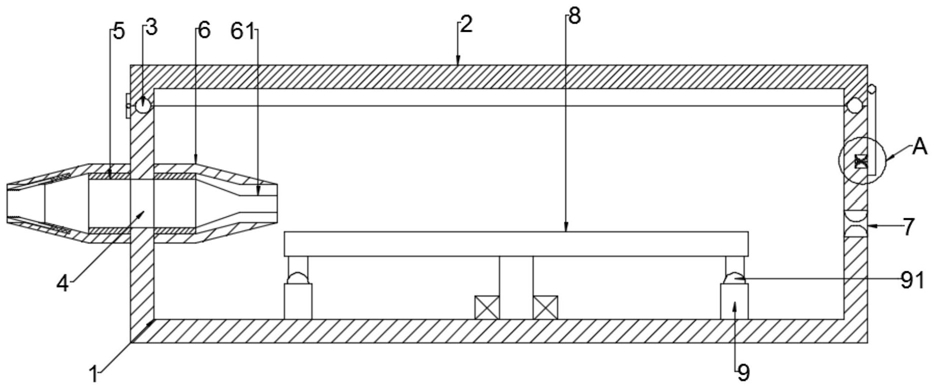

1.一种用于光通信的线缆分接保护箱,包括转动连接的盒体(1)和上盖(2),所述上盖(2)一侧边通过铰接方式转动连接在盒体(1)上端,且盒体(1)上端边缘还镶嵌设置有密封圈(3),其特征在于,所述盒体(1)和上盖(2)相对转动连接位置的一侧还配合设置有活动卡紧结构,所述盒体(1)侧壁一端贯穿设置有用于引入主线缆的进线管(4),且另一端贯穿设置有多组用于引出分线缆的分线孔(7),所述进线管(4)两端分别活动连接设置有用于锁紧线缆的固定套(5)以及用于密封防水的防水套(6),所述盒体(1)内位于进线管(4)和分线孔(7)之间还转动连接设置有限位转动的分线盘(8)。

2.根据权利要求1所述的一种用于光通信的线缆分接保护箱,其特征在于,所述进线管(4)两端分别从盒体(1)侧壁的边缘伸出,且外围均攻有螺纹,所述进线管(4)两端分别活动连接设置有固定套(5)和防水套(6),所述固定套(5)和防水套(6)分别设置在进线管(4)位于外侧的末端以及进线管(4)位于盒体(1)内的末端上。

3.根据权利要求2所述的一种用于光通信的线缆分接保护箱,其特征在于,所述固定套(5)为一端通过螺纹配合与进线管(4)活动连接,且另一端呈圆台状缩小的中通管套结构,所述固定套(5)缩小一端开口内侧对称嵌入设置有多组滑动槽(51),所述滑动槽(51)内通过弹簧弹性连接设置有卡紧片(52),所述卡紧片(52)末端具有锯齿形端面。

4.根据权利要求2所述的一种用于光通信的线缆分接保护箱,其特征在于,所述防水套(6)为一端通过螺纹配合与进线管(4)活动连接,且另一端呈圆台状缩小的中通管套结构,所述防水套(6)内壁贴合设置有硅胶垫(61),当防水套(6)配合连接在进线管(4)上,所述硅胶垫(61)端面和进线管(4)的末端相抵。

5.根据权利要求1所述的一种用于光通信的线缆分接保护箱,其特征在于,所述分线孔(7)横向贯通盒体(1)的侧壁,且沿着径向方向分布有多组,所述分线孔(7)中镶嵌有硅胶圈。

6.根据权利要求1所述的一种用于光通信的线缆分接保护箱,其特征在于,所述分线盘(8)下端通过转动轴(82)转动连接设置在盒体(1)内底部,所述分线盘(8)两侧还对称固定连接设置有卡位杆(81),所述分线盘(8)上表面粘贴固定设置有多组绑带(83)。

7.根据权利要求6所述的一种用于光通信的线缆分接保护箱,其特征在于,所述分线盘(8)下方的盒体(1)上还连接设置有多组限位套筒(9),所述限位套筒(9)以转动轴(82)为圆心呈环形阵列分布设置有多组,所述限位套筒(9)上通过弹簧弹性连接设置有弹性凸起(91),所述弹性凸起(91)上端呈半圆球形,所述弹性凸起(91)和卡位杆(81)下端活动贴合。

8.根据权利要求7所述的一种用于光通信的线缆分接保护箱,其特征在于,所述卡位杆(81)活动卡接在相邻的两组弹性凸起(91)上端之间。

9.根据权利要求1所述的一种用于光通信的线缆分接保护箱,其特征在于,所述活动卡紧结构包括转动连接设置在上盖(2)侧边的固定片(10)以及嵌入设置在盒体(1)侧边的限位孔(11),所述固定片(10)一侧和限位孔(11)相对,所述限位孔(11)中固定连接有弧面相对的两组弹簧片(12),所述弹簧片(12)采用弹簧钢片,所述固定片(10)和限位孔(11)相对一侧固定连接设置有卡紧销(13),所述卡紧销(13)为末端具有球形凸起的细杆。

10.根据权利要求9所述的一种用于光通信的线缆分接保护箱,其特征在于,所述固定片(10)贴合在盒体(1)侧边时,所述卡紧销(13)穿过两组弹簧片(12)相对弧面之间的间隙并通过末端的球形凸起活动限位。
