1.一种微机电扫描镜成像系统，其特征在于，包括：电路模块(120)，其包括光源调制电路(121)和扫描驱动电路(122)，所述光源调制电路(121)被配置为输出光源调制信号；所示扫描驱动电路(122)被配置为输出扫描驱动信号；

光源模块(130)，被配置为根据光源调制信号输出待投射画面(150)的每个像素点n对应的光束；

扫描镜(142)，被配置为根据扫描驱动信号按光栅扫描方式进行二维的角度偏转，并反射所述光源模块(130)输出的光束；所述扫描镜(142)静止时的法线与光栅扫描方式的快轴扫描方向成夹角α，其中，0°＜α＜90°；

处理模块(110)，所述处理模块(110)包括计算单元(111)，其中，上述光源调制信号包括每个像素点n的点亮时长Δt；所述计算单元(111)被配置为根据下式计算得到每个像素点n的点亮时长Δt：

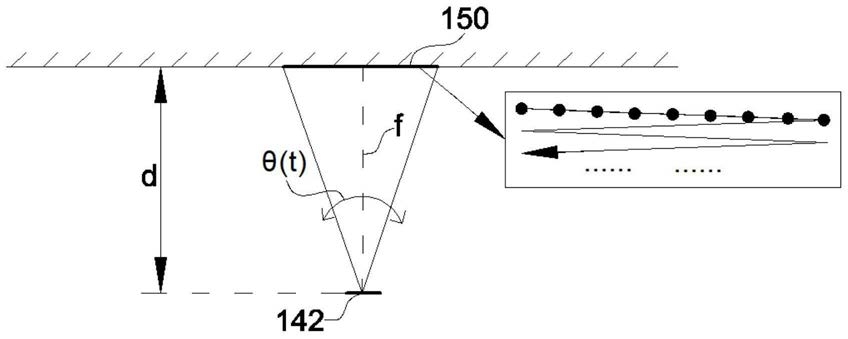

L＝|d*tan[90°‑α+θH(t+Δt)]‑d*tan[90°‑α+θH(t)]|，其中，L为投影画面(150)的像素间距，d为扫描镜(142)到投影画面的垂直距离，t为时刻，θH(t)为t时刻所述扫描镜(142)产生的水平偏转角度，θH(t)≠±β/2，其中(‑β/2，+β/2)为所述扫描镜(142)的水平偏转角度的范围。

2.根据权利要求1所述的一种微机电扫描镜成像系统，其特征在于，所述扫描驱动信号包括水平驱动信号和垂直驱动信号，其中，所述水平驱动信号驱动扫描镜(142)产生水平偏转角度θH(t)；所述垂直驱动信号驱动扫描镜(142)产生垂直偏转角度θV(t)。

3.根据权利要求2所述的一种微机电扫描镜成像系统，其特征在于，当所述扫描镜(142)静止时的法线与光栅扫描方式的快轴扫描方向成α夹角时，所述计算单元(111)被配置为根据下式计算得到每个像素点n的点亮时长Δt：当θH(t)＝±β/2时，Δt＝X，其中，X为预设常量。

4.根据权利要求1或3所述的一种微机电扫描镜成像系统，其特征在于，所述水平驱动信号为正弦波信号，驱动所述扫描镜(142)产生水平偏转角度θH(t)。

5.根据权利要求1所述的一种微机电扫描镜成像系统，其特征在于，所述处理模块(110)还包括存储单元(112)，所述存储单元(112)被配置为存储扫描镜(142)的水平偏转角度θH(t)、以及所述扫描镜(142)的水平偏转角度范围为(‑β/2，+β/2)。

6.根据权利要求1或3所述的一种微机电扫描镜成像系统，其特征在于，所述处理模块(110)还包括参数获取单元(113)，所述参数获取单元(113)被配置为获取投影画面的像素间距L、所述扫描镜(142)到投影画面(150)的垂直距离d，所述夹角α。

7.一种如权利要求1‑6任一项所述的一种微机电扫描镜成像系统的微机电扫描镜成像方法，其特征在于，其包括：

步骤一：首先扫描镜(142)在扫描驱动信号的作用下按光栅扫描方式进行二维的角度偏转，且偏转角度为θ(t)，其中，所述扫描镜(142)静止时的法线与光栅扫描方式的快轴扫描方向成夹角α，0°＜α＜90°；

步骤二：然后计算单元(111)被配置为根据下式计算得到每个像素点n的点亮时长Δt，即计算得到光源调制信号：

L＝|d*tan[90°‑α+θH(t+Δt)]‑d*tan[90°‑α+θH(t)]|，其中，L为投影画面(150)的像素间距，d为扫描镜(142)到投影画面的垂直距离，t为时刻，θH(t)为t时刻所述扫描镜(142)产生的水平偏转角度，θH(t)≠±β/2，其中(‑β/2，+β/2)为所述扫描镜(142)的水平偏转角度的范围；

步骤三：随后将根据光源调制信号输出的待投射画面(150)的每个像素点n对应的光束投射到扫描镜(142)上，再由扫描镜(142)将上述光束反射出去形成投射画面(150)，由此完成投射画面(150)像素点间距的均匀性调节。
