专利号: 2019107812101
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

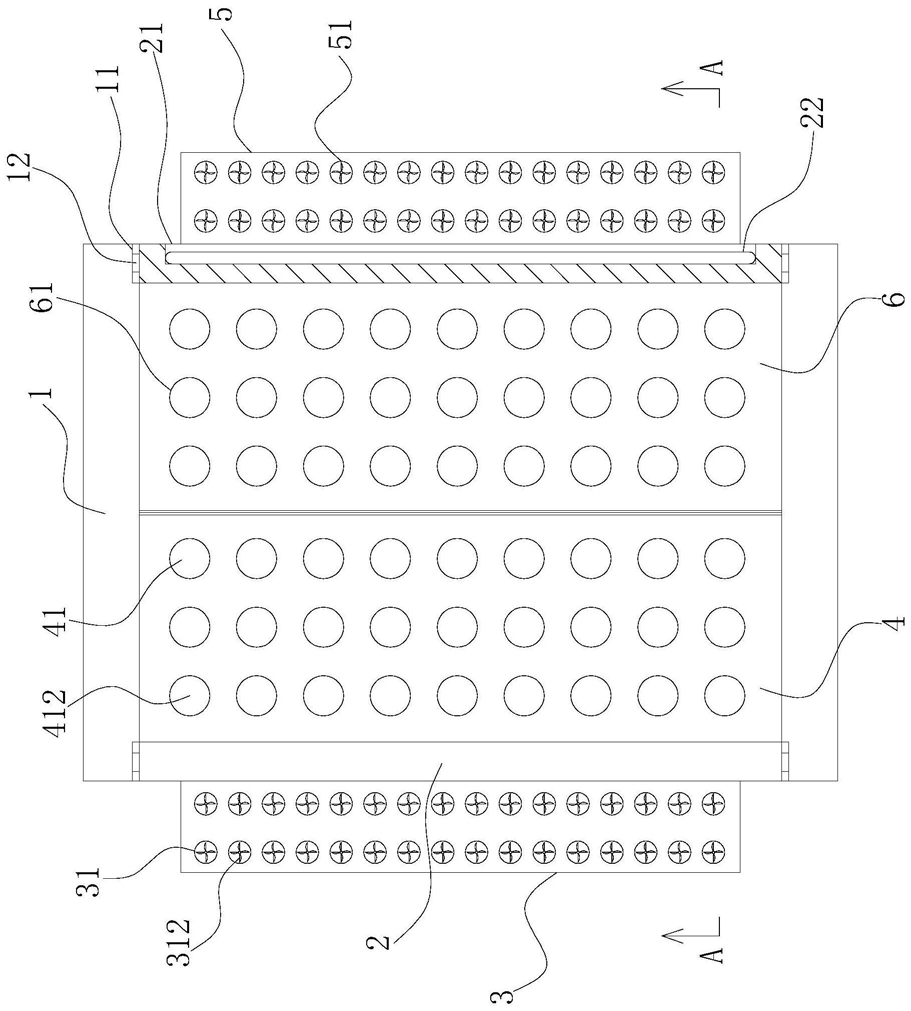

1.一种可翻折式小型浮船坞,其特征在于,包括:坞底(1),所述坞底(1)的两侧均设有缺口槽(11);

两个翻转机构,两个所述翻转机构和两个缺口槽(11)一一对应,所述翻转机构设置在相对应的缺口槽(11)内,所述翻转机构包括:转轴(12),所述转轴(12)转动设置在缺口槽(11)内,所述转轴(12)的长度方向与坞底(1)的长度方向一致;侧壁(2),所述侧壁(2)固设在转轴(12)上;第一平衡板(3)和第二平衡板(5),所述第一平衡板(3)垂直固设在坞底(1)左侧侧壁(2)的外侧面上,所述第二平衡板(5)垂直固设在坞底(1)右侧侧壁(2)的外侧面上;

支撑装置,所述支撑装置能够同时带动坞底(1)左右的侧壁(2)绕着相对应的转轴(12)转动,当两个侧壁(2)均转动至竖直向上时,两个侧壁(2)与坞底(1)形成第一坞室(7),当两个侧壁(2)均转动至与坞底(1)的上侧面平齐时,两个侧壁(2)、第一顶板(4)、第二顶板(6)与坞底(1)形成第二坞室(8);

所述支撑装置包括若干个支撑机构,所示支撑机构包括:滑动腔(13),所述滑动腔(13)设置在坞底(1)内,所述滑动腔(13)的长度方向与坞底(1)的宽度方向一致;

滑槽口(131),所述滑槽口(131)设置在坞底(1)的下侧面上,所述滑槽口(131)与滑动腔(13)相连通,所述滑槽口(131)的长度方向与滑动腔13)的长度方向一致;

驱动轴(14),所述驱动轴(14)水平转动设置在滑动腔(13)内,所述驱动轴(14)具有:平直部(141),所述平直部(141)位于驱动轴(14)的中部;正螺纹部(142)和反螺纹部(145),所述正螺纹部和反螺纹部(145)分别位于平直部(141)的左右两端,所述正螺纹部(142)上螺纹连接有第一内螺纹管(144),当正螺纹部(142)转动时,能够带动第一内螺纹管(144)沿着正螺纹部(142)左右移动,所述反螺纹部(145)上螺纹连接有第二内螺纹管(147),当反螺纹部(145)转动时,能够带动第二内螺纹管(147)沿着反螺纹部(145)左右移动;

第一连动结构,所述第一连动结构能够利用第一内螺纹管(144)的左右滑动带动坞底(1)左侧的侧壁(2)绕着转轴(12)转动;

第二连动结构,所述第二连动结构能够利用第二内螺纹管(147)的左右滑动带动坞底(1)右侧的侧壁(2)绕着转轴(12)转动;

驱动单元,所述驱动单元能够带动驱动轴(14)转动。

2.根据权利要求1所述的可翻折式小型浮船坞,其特征在于,所述第一连动结构包括:第一支撑杆(32),所述第一支撑杆(32)的一端铰接在第一平衡板(3)靠近坞底(1)的一侧;

第一连接杆(33),所述第一连接杆(33)的一端与第一支撑杆(32)的另一端铰接;

第一固定板(34),所述第一固定板(34)固设在第一内螺纹管(144)的下侧面上,所述第一固定板(34)的下端伸出滑槽口(131)且端部与第一连接杆(33)的另一端铰接。

3.根据权利要求2所述的可翻折式小型浮船坞,其特征在于,所述第二连动结构包括:第二支撑杆(52),所述第二支撑杆(52)的一端铰接在第二平衡板(5)靠近坞底(1)的一侧;

第二连接杆(53),所述第二连接杆(53)的一端与第二支撑杆(52)的另一端铰接;

第二固定板(54),所述第二固定板(54)固设在第二内螺纹管(147)的下侧面上,所述第二固定板(54)的下端伸出滑槽口(131)且端部与第二连接杆(53)的另一端铰接。

4.根据权利要求3所述的可翻折式小型浮船坞,其特征在于,所述驱动单元包括:安装腔(15),所述安装腔(15)设置在坞底(1)内部;

第一电机(151),所述第一电机(151)固设在安装腔(15)内,所述第一电机(151)的输出轴穿出安装腔(15)延伸至滑动腔(13)内,所述第一电机(151)延伸至滑动腔(13)内的输出轴与平直部(141)传动连接。

5.根据权利要求4所述的可翻折式小型浮船坞,其特征在于,所述第一平衡板(3)上设有若干个第一通孔(31),所述第二平衡板(5)上设有若干个第二通孔(51),所述第一通孔(31)内设有能够利用第一平衡板(3)转动,使水流穿过第一通孔(31)进行发电的第一发电机构,所述第二通孔(51)内设有能够利用第二平衡板(5)转动,使水流穿过第二通孔(51)进行发电的第二发电机构。

6.根据权利要求5所述的可翻折式小型浮船坞,其特征在于,其中一个所述安装腔(15)内设有蓄电池(16)和控制器(17),所述第一发电机构包括:第一水流发电机(311),所述第一水流发电机(311)通过支架固设在第一通孔(31)内,所述第一水流发电机(311)与蓄电池(16)电连接;

若干个第一转叶板(312),若干个第一转叶板(312)沿周向固设在第一水流发电机(311)的输入轴上。

7.根据权利要求6所述的可翻折式小型浮船坞,其特征在于,所述第二发电机构包括:第二水流发电机(511),所述第二水流发电机(511)通过支架固设在第二通孔(51)内,所述第二水流发电机(511)与蓄电池(16)电连接;

若干个第二转叶板(512),若干个第二转叶板(512)沿周向固设在第二水流发电机(511)的输入轴上。

8.根据权利要求7所述的可翻折式小型浮船坞,其特征在于,两个所述侧壁(2)相背一侧均水平设有若干个凹槽(21),所述凹槽(21)内设有伸缩气囊(22),所述侧壁(2)上设有电动气泵(23),所述电动气泵(23)通过管子与伸缩气囊(22)相连通,所述电动气泵(23)与控制器(17)电连接。

9.根据权利要求8所述的可翻折式小型浮船坞,其特征在于,两个所述侧壁(2)的相对侧面上分别垂直设有第一顶板(4)和第二顶板(6),当两个侧壁(2)均处于竖直向上状态时,第一顶板(4)和第二顶板(6)相接触,所述第一顶板(4)上设有若干个第一穿孔(41),所述第二顶板(6)上设有若干个第二穿孔(61),所述第一穿孔(41)和第二穿孔(61)内均设有透明玻璃(411),所述第一顶板(4)和第二顶板(6)靠近转轴(12)的一侧均设有若干个LED灯(43),若干个所述LED灯(43)均通过控制器(17)与蓄电池(16)电连接。
