1.一种用于维修渔船的水上船坞,其特征在于,包括:底座(1),所述底座(1)通过若干个立柱(11)固设在水中;

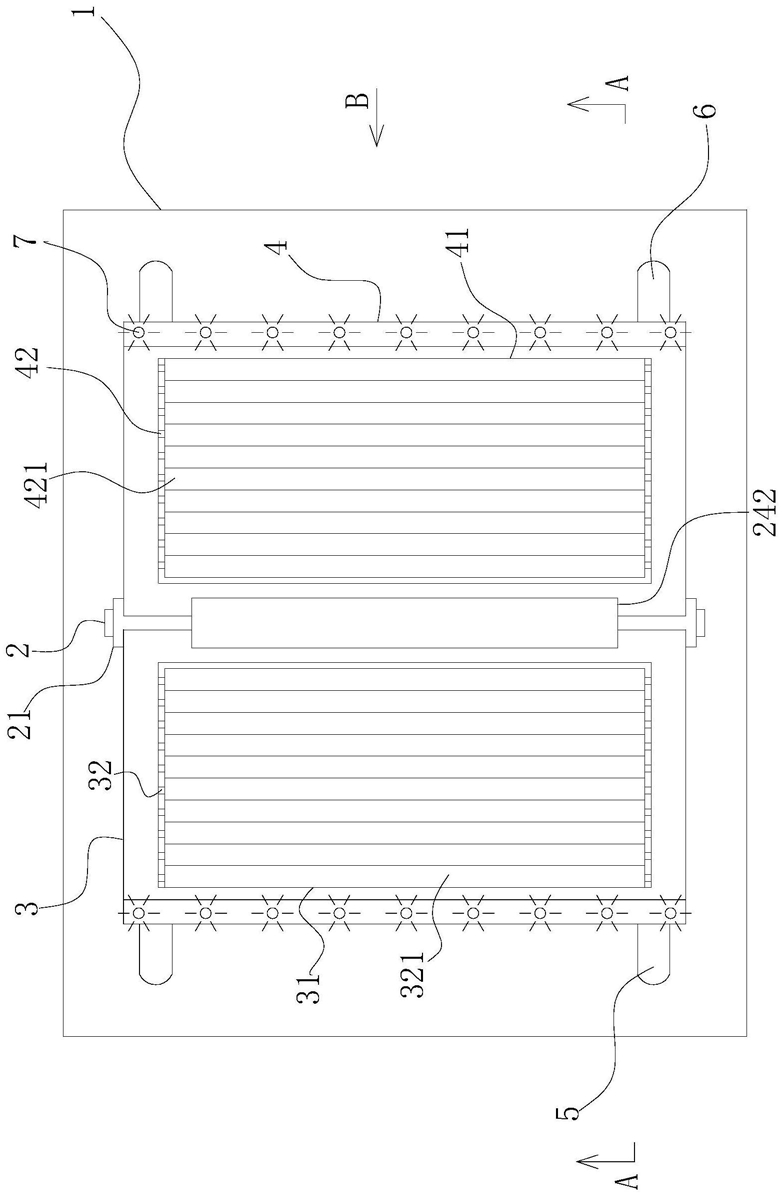

翻转轴(2),所述翻转轴(2)位于底座(1)的上方且与底座(1)平行设置,所述翻转轴(2)上套设有若干个翻转套管(21),若干个所述翻转套管(21)沿翻转轴(2)的长度方向间隔均匀设置;
升降机构,所述升降机构能够使翻转轴(2)水平上升和下降;
第一翻转板(3)和第二翻转板(4),所述第一翻转板(3)的一侧边沿和第二翻转板(4)的一侧边沿均固设在翻转套管(21)上,所述第一翻转板(3)和第二翻转板(4)之间形成V型槽(43),所述第一翻转板(3)靠近第二翻转板(4)的侧面上设有第一凹槽(31),所述第二翻转板(4)靠近第一翻转板(3)的侧面上设有第二凹槽(41),所述第一凹槽(31)内设有第一滚动机构,所述第二凹槽(41)内设有第二滚动机构,所述第一滚动机构和第二滚动机构对停靠在V型槽(43)内的渔船起导向作用,使渔船滑动至V型槽(43)的中间;
第一支撑机构,所述第一支撑机构位于第一翻转板(3)和底座(1)之间,所述第一支撑机构能够根据V型槽(43)内的渔船尺寸调整对第一翻转板(3)的支撑位置;
第二支撑机构,所述第二支撑机构位于第二翻转板(4)和底座(1)之间,所述第二支撑机构能够根据V型槽(43)内的渔船尺寸调整对第二翻转板(4)的支撑位置。
2.根据权利要求1所述的用于维修渔船的水上船坞,其特征在于,所述底座(1)内设有安装腔(12),所述升降机构包括:第一螺杆(22),所述第一螺杆(22)竖直设置并且通过螺纹连接在底座(1)上,所述第一螺杆(22)的上端转动设置在翻转轴(2)上,所述第一螺杆(22)的下端伸出底座(1)的下侧面且端部固设有第一限位板(221),所述第一螺杆(22)贯穿安装腔(12)的上下侧面;
第二螺杆(23),所述第二螺杆(23)竖直螺纹连接在底座(1)上,所述第二螺杆(23)的上端转动设置在翻转轴(2)上,所述第二螺杆(23)的下端伸出底座(1)的下侧面且端部固设有第二限位板(231),所述第二螺杆(23)贯穿安装腔(12)的上下侧面;
驱动单元,所述驱动单元能够同时带动第一螺杆(22)和第二螺杆(23)上升和下降。
3.根据权利要求2所述的用于维修渔船的水上船坞,其特征在于,所述驱动单元包括:
驱动轴(14),所述驱动轴(14)水平转动设置在安装腔(12)内,所述驱动轴(14)同时与第一螺杆(22)和第二螺杆(23)传动连接;
第一电机(13),所述第一电机(13)位于安装腔(12)内,所述第一电机(13)的输出轴与驱动轴(14)传动连接。
4.根据权利要求3所述的用于维修渔船的水上船坞,其特征在于,所述第一滚动机构包括若干个第一转轴(32),若干个所述第一转轴(32)分别转动设置在第一凹槽(31)的前后侧壁上,所述第一转轴(32)的长度方向与翻转轴(2)的长度方向一致,所述第一转轴(32)上固设有第一滚筒(321),所述第一滚筒(321)的轮面伸出第一凹槽(31)的顶部。
5.根据权利要求4所述的用于维修渔船的水上船坞,其特征在于,所述第二滚动机构包括若干个第二转轴(42),若干个所述第二转轴(42)分别转动设置在第二凹槽(41)的前后侧壁上,所述第二转轴(42)的长度方向与翻转轴(2)的长度方向一致,所述第二转轴(42)上固设有第二滚筒(421),所述第二滚筒(421)的轮面伸出第二凹槽(41)的顶部。
6.根据权利要求5所述的用于维修渔船的水上船坞,其特征在于,所述第一支撑机构包括两个第一支撑单元,两个所述第一支撑单元分别位于第一翻转板(3)的前后两端,所述第一支撑单元包括:第一滑杆(52),所述第一滑杆(52)通过上固定板(522)和下固定板(521)平行固设在第一翻转板(3)的下侧面上,所述第一滑杆(52)与第一翻转板(3)平行,所述第一滑杆(52)的轴线与翻转轴(2)的轴线相互垂直;
第一滑套(51),所述第一滑套(51)滑动设置在第一滑杆(52)上;
第一液压油缸(5),所述第一液压油缸(5)的缸体铰接在底座(1)的上侧面上,所述第一液压油缸(5)的活塞杆铰接在第一滑套(51)上。
7.根据权利要求6所述的用于维修渔船的水上船坞,其特征在于,所述第一支撑机构还包括第一辅助支撑结构,所述第一辅助支撑结构包括第三转轴(53),所述第三转轴(53)水平固设在两个第一滑套(51)之间,所述第三转轴(53)上转动设置有第三滚筒(531),所述第三滚筒(531)的轮面与第一翻转板(3)的下侧面接触。
8.根据权利要求7所述的用于维修渔船的水上船坞,其特征在于,所述第二支撑机构包括两个第二支撑单元,两个所述第二支撑单元分别位于第二翻转板(4)的前后两侧,所述第二支撑单元包括:第二滑杆(62),所述第二滑杆(62)通过上固定板(522)和下固定板(521)平行固设在第二翻转板(4)的下侧面上,所述第二滑杆(62)的长度方向与翻转轴(2)的径向一致;
第二滑套(61),所述第二滑套(61)滑动设置在第二滑杆(62)上;
第二液压油缸(6),所述第二液压油缸(6)的缸体铰接在底座(1)的上侧面上,所述第二液压油缸(6)的活塞杆铰接在第一滑套(61)上。
9.根据权利要求8所述的用于维修渔船的水上船坞,其特征在于,所述第二支撑机构还包括第二辅助支撑结构,所述第二辅助支撑结构包括第四转轴(63),所述第四转轴(63)水平固设在两个第二滑套(61)之间,所述第四转轴(63)上转动设置有第四滚筒(631),所述第四滚筒(631)的轮面与第二翻转板(4)的下侧面接触。
10.根据权利要求9所述的用于维修渔船的水上船坞,其特征在于,所述第一翻转板(3)和第二翻转板(4)远离翻转轴(2)一侧均设有若干个指示灯(7)。
