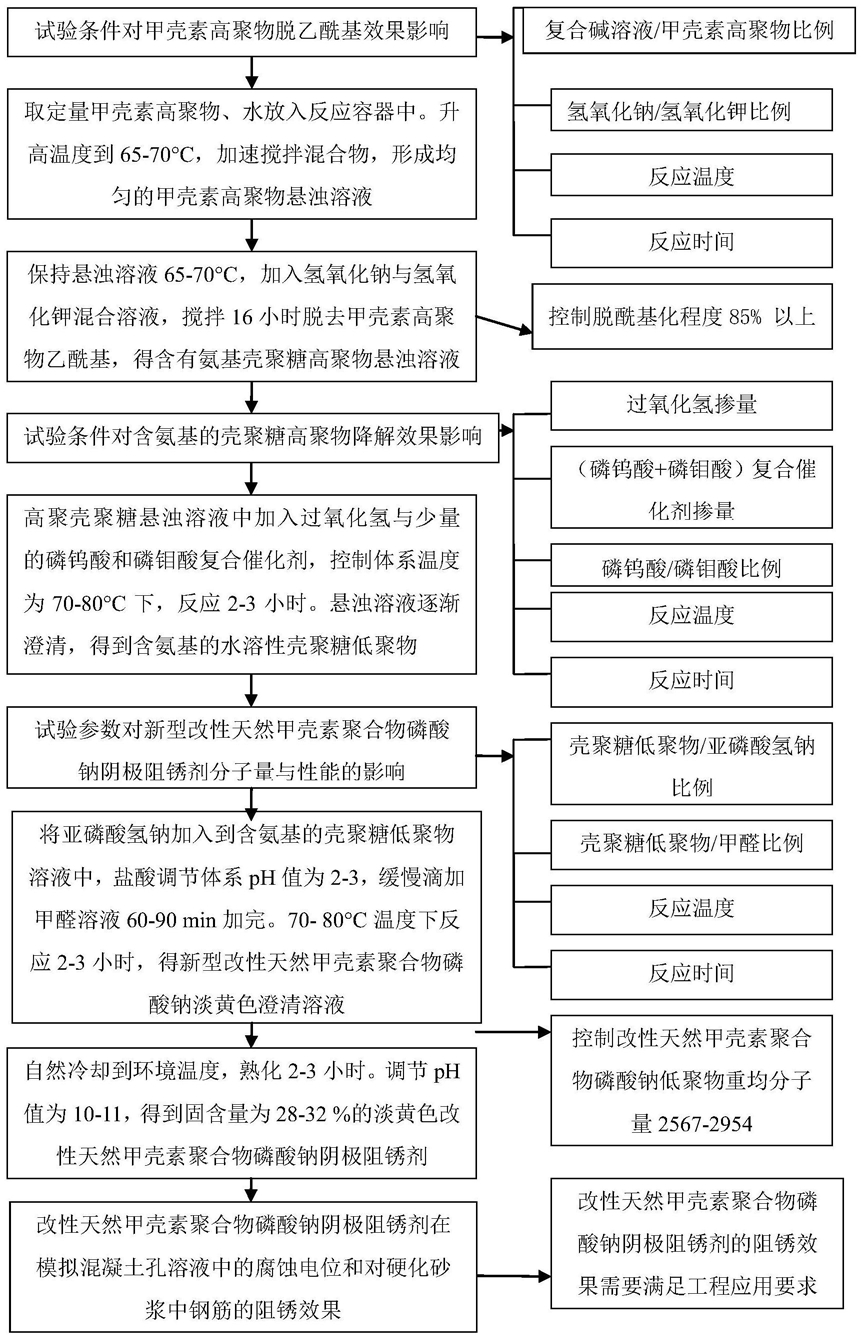

1.一种改性天然甲壳素聚合物磷酸钠阴极阻锈剂，其特征在于：其制备方法包括以下步骤：

(1)称取甲壳素高聚物和水放入装有搅拌器、温度计、滴液漏斗、回流冷凝管的反应容器中；升高温度到65-70℃，加速搅拌混合物，使甲壳素高聚物均匀分散到水中，形成均匀的悬浊溶液；

(2)甲壳素高聚物悬浊溶液温度保持在65-70℃，加入氢氧化钠与氢氧化钾混合溶液，保持搅拌16小时，脱去甲壳素高聚物中的乙酰基，生成含有氨基的壳聚糖高聚物悬浊溶液；

(3)在含有氨基的高聚壳聚糖悬浊溶液中加入定量的过氧化氢与少量磷钨酸和磷钼酸复合催化剂；控制体系温度为70-80℃，在此温度下反应2-3小时，悬浊溶液逐渐澄清，最后成均一、澄清溶液，得到水溶性的含氨基的壳聚糖低聚物；

(4)将定量亚磷酸氢钠加入到含氨基的壳聚糖低聚物溶液中，使用盐酸调节体系的pH值为2-3，缓慢滴加定量甲醛溶液；70-80℃温度下反应2-3小时，得改性天然甲壳素聚合物磷酸钠淡黄色澄清溶液；

(5)停止反应自然冷却到环境温度，在反应容器中熟化2-3小时；加入氢氧化钠溶液调节pH值为10-11，得到淡黄色改性天然甲壳素聚合物磷酸钠阴极阻锈剂。

2.根据权利要求1所述的改性天然甲壳素聚合物磷酸钠阴极阻锈剂，其特征在于：步骤(1)中，甲壳素高聚物和水的质量比为1.2-1.5；每1kg的甲壳素高聚物需要在步骤(2)中加入质量分数30％氢氧化钠溶液与质量分数50％氢氧化钾溶液的总量为1kg，其中氢氧化钠溶液与氢氧化钾溶液重量比为2:1。

3.根据权利要求1所述的改性天然甲壳素聚合物磷酸钠阴极阻锈剂，其特征在于：步骤(2)中，控制壳聚糖高聚物脱酰基化程度85％以上。

4.根据权利要求1所述的改性天然甲壳素聚合物磷酸钠阴极阻锈剂，其特征在于：步骤(3)中，含氨基的壳聚糖低聚物溶液与浓度50％过氧化氢的质量比为100：(4-5)，与磷钨酸和磷钼酸复合催化剂的质量比为1000:1，其中磷钨酸和磷钼酸重量百分比为70:30。

5.根据权利要求1所述的改性天然甲壳素聚合物磷酸钠阴极阻锈剂，其特征在于：在步骤(4)中,含氨基的壳聚糖低聚物溶液：亚磷酸氢钠：甲醛的质量比为(970-975)：(20-25)：(8-10)。

6.根据权利要求1所述的改性天然甲壳素聚合物磷酸钠阴极阻锈剂，其特征在于：步骤(4)中，甲醛溶液加入速度控制体系温度不超过50℃，60-90min加完。

7.根据权利要求1所述的改性天然甲壳素聚合物磷酸钠阴极阻锈剂，其特征在于：步骤(4)中，控制改性天然甲壳素聚合物磷酸钠低聚物重均分子量为2567-2954。

8.根据权利要求1所述的改性天然甲壳素聚合物磷酸钠阴极阻锈剂，其特征在于：步骤(5)中，得到的改性天然甲壳素聚合物磷酸钠阴极阻锈剂的固含量为28-32％。

9.根据权利要求1所述的改性天然甲壳素聚合物磷酸钠阴极阻锈剂，其特征在于：测定不同掺量下改性天然甲壳素聚合物磷酸钠阴极阻锈剂在模拟混凝土孔溶液中腐蚀电位和阴极阻锈剂对硬化砂浆中钢筋阻锈效果。
