1.一种宽带高效率J类功率放大器的设计方法，该宽带高效率J类功率放大器包括输入匹配网络1、功率放大器2、输出匹配网络3、栅极偏置网络4、漏极供电网络5；

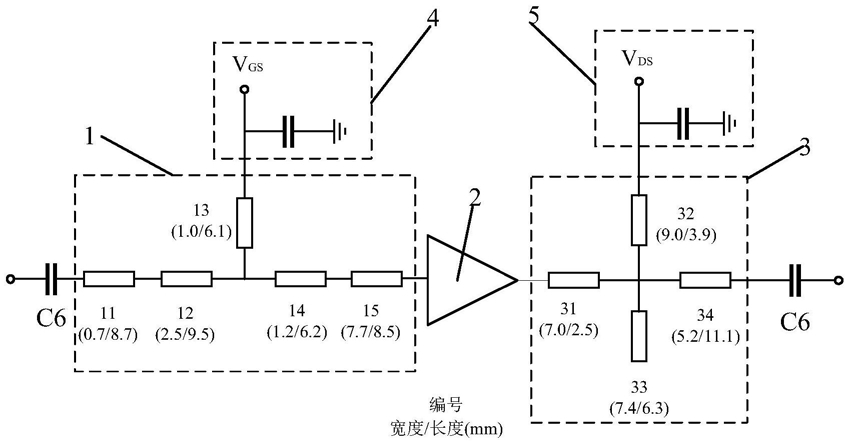

所述输入匹配网络1包括顺序连接的第一串联传输线11、第二串联传输线12、第三串联传输线14、第四串联传输线15；第一并联短路传输线13的一端与第二串联传输线12的一端、第三串联传输线14的一端连接(即第一并联短路传输线13、第二串联传输线12、第三串联传输线14并联)，第一并联短路传输线13的另一端与栅极偏置网络4连接；第一串联传输线11的一端作为输入匹配网络1的输入端，另一端与第二串联传输线12的另一端连接；第四串联传输线15的一端作为输入匹配网络1的输出端，另一端与第三串联传输线14的另一端连接；

该输入匹配网络1的输出端与功率放大器2的栅极连接；

所述输出匹配网络3包括顺序连接的第五串联传输线31、第六串联传输线34；第二并联短路传输线32的一端与第五串联传输线31的一端、第六串联传输线34的一端、第三并联开路传输线33的一端连接(即第二并联短路传输线32、第五串联传输线31、第六串联传输线

34、第三并联开路传输线33并联)，第二并联短路传输线32的另一端与漏极供电网络5连接；

第三并联开路传输线33的另一端开路；第五串联传输线31的另一端作为输出匹配网络3的输入端，第六串联传输线34的另一端作为输出匹配网络3的输出端；该输出匹配网络3的输入端与功率放大器2的漏极连接；

所述栅极偏置网络4包括栅极电源VGS，3个旁路电容C41-C43；其中栅极电源VGS一端连接第一并联短路传输线13，另一端与旁路电容C41的一端、旁路电容C42的一端、旁路电容C43的一端连接，旁路电容C41、C42、C43的另一端全部接地；

所述漏极供电网络5包括栅极电源VDS，3个旁路电容C51-C53；其中漏极电源VDS一端连接第二并联短路传输线32，另一端与旁路电容C51的一端、旁路电容C52的一端、旁路电容C53连接，旁路电容C51、C52、C53的另一端全部接地；

所述输入匹配网络1的输入端和输出匹配网络3的输出端均串联一个耦合电容C6；

其特征在于该方法具体是：

步骤1、按照设计指标，根据功率放大器2的器件模型，通过ADS软件进行谐波负载牵引仿真，在工作频带内获取功率放大器2的输入阻抗目标值Zopt,,s、基波阻抗目标值Zopt,1和二次谐波阻抗目标值Zopt,2；

步骤2、调试输出匹配网络3

S21、选择并确定输出匹配网络3的结构；

S22、根据由公式(1)-(3)可知，输出匹配网络3中的各传输线的ABCD矩阵，由于ABCD矩阵具有级乘特性，那么输出匹配网络3总的ABCD矩阵就可以由这四段传输线各自的ABCD矩阵级乘得到；

串联传输线(a)的ABCD矩阵为

其中θ是传输线的电长度；

并联开路传输线(b)的ABCD矩阵为

并联短路传输线(c)的ABCD矩阵为

式中Ze是传输线的特征阻抗，λ定义为

式中f为工作频率，传输线的长度是λ/8，fe是传输线的截止频率；

输出匹配网络3总的ABCD矩阵为

式中Z31、Z32、Z33和Z34分别是传输线31、32、33和34的特征阻抗并且作为优化变量，λ31、λ32、λ33和λ34由公式(4)计算得到λ31＝j·tan(2πf/8/f31)，λ32＝j·tan(2πf/8/f32)，λ33＝j·tan(2πf/8/f33)，λ34＝j·tan(2πf/8/f34)，式中f为工作频带，每段传输线的长度为λ/8，f31、f32、f33和f34分别是传输线31、32、33和34的截止频率并且作为优化变量构成二维度优化；

S23、将上一步骤S22中得到的输出匹配网络3总的ABCD矩阵转化为S参数矩阵：式中Δ＝Aglb+Bglb+Cglb+Dglb，Z0为负载阻抗；对于单端匹配网络来说，也就是负载阻抗等于Z0，那么输出匹配网络3合成的基波阻抗Zin,1(λ)和合成的二次谐波阻抗Zin,2(λ)通过式(7)可知：S24、计算步骤S23中合成的基波阻抗Zin,1(λ)和步骤S1中得到的基波阻抗目标值Zopt,1(λ)之间的差值ΔZdiff,1：式中N为工作频带内选取频点的总数，λi是工作频带内的第i个频点；

同理，可以计算出合成的二次谐波阻抗Zin,2(λ)和获取的二次谐波阻抗目标值Zopt,2(λ)之间的差值ΔZdiff,2：为了实现同时控制基波阻抗和二次谐波阻抗的设计，现引入两个系数α和β构成一个新的目标函数：minΔZoutput＝α·ΔZdiff,1+β·ΔZdiff,2                   (10)式中minΔZoutput是输出端基波阻抗之间的差值和二次谐波阻抗之间的差值构成的目标函数，α和β都是正实数，且严格满足α+β＝1；

S25、对上述得到的输出端目标函数(10)进行最小值优化，求解出特征阻抗Z31、Z32、Z33和Z34以及截止频率f31、f32、f33和f34，进而确定输出匹配网络3中的尺寸参数；

步骤3、调试输入匹配网络1，同理步骤2；

步骤4、调试栅极偏置网络4、漏极供电网络5

栅极偏置网络4和漏极供电网络5为功率放大器晶体管提供偏置电压，将功率放大器晶体管偏置到B类；

将输入匹配网络1与栅极偏置网络4连接，使第一并联短路传输线13产生短路状态；将输出匹配网络3与漏极供电网络5连接，使第二并联短路传输线32产生短路状态；再将输入匹配网络1、功率放大器2和输出匹配网络3连接，得到最终的宽带高效率J类功率放大器。

2.如权利要求1所述的一种宽带高效率J类功率放大器的设计方法，其特征在于功率放大器2为B类高效率功率放大器。

3.如权利要求1所述的一种宽带高效率J类功率放大器的设计方法，其特征在于功率放大器2为采用独立晶体管。

4.如权利要求1所述的一种宽带高效率J类功率放大器的设计方法，其特征在于输入匹配网络1和输出匹配网络3的微带线特征阻抗范围是12.5Ω到100Ω，截止频率的范围是

1GHz到16GHz。

5.如权利要求1所述的一种宽带高效率J类功率放大器的设计方法，其特征在于负载阻抗Z0＝50Ω。

6.如权利要求1所述的一种宽带高效率J类功率放大器的设计方法，其特征在于步骤2中输出匹配网络3基波阻抗之间的差值和二次谐波阻抗之间的差值构成的目标函数α接近

1。

7.如权利要求6所述的一种宽带高效率J类功率放大器的设计方法，其特征在于步骤2中输出匹配网络3基波阻抗之间的差值和二次谐波阻抗之间的差值构成的目标函数α＝

0.7，β＝0.3。

8.如权利要求1所述的一种宽带高效率J类功率放大器的设计方法，其特征在于步骤2中输入匹配网络2基波阻抗之间的差值和二次谐波阻抗之间的差值构成的目标函数α接近

1。

9.如权利要求8所述的一种宽带高效率J类功率放大器的设计方法，其特征在于步骤2中输入匹配网络2基波阻抗之间的差值和二次谐波阻抗之间的差值构成的目标函数α＝1和β＝0。
