专利号: 2019107816780
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种三相空间矢量快速调制重构方法,包括如下步骤:

步骤一、将三相参考相电压瞬时值Va、Vb和Vc代入公式(1),计算得到三个新的参考矢量Vx、Vy和Vz;

对这三个参考矢量Vx、Vy和Vz进行向下取整,可得

式中,floor(.)为向下取整函数;

步骤二、检测最优的基矢量:

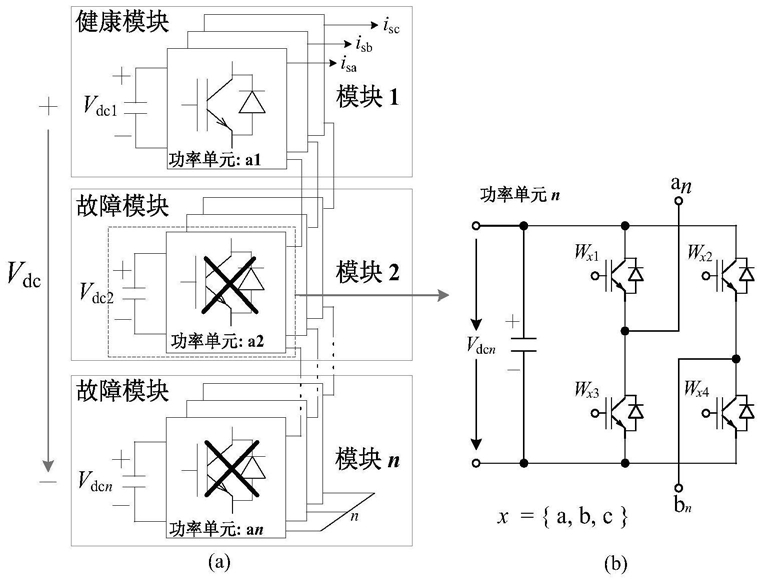

将多电平变换器进行横向分层,所述横向分层包括正常功率单元组成的健康模块层及带有故障功率单元的故障模块层;此外,定义三个单位开关状态为e1=(1,0,0),e2=(0,1,

0),e3=(0,0,1),分别为沿着参考电压Va、Vb和Vc方向增加或者减小所需的开关状态;令辅助开关状态e4=(w,w,w),其中,w为每相基矢量所对应的健康模块层数,可得基矢量所对应的优化开关状态为(Sam,Sbm,Scm),即其中,Area为三相空间矢量图中的各个区域,当Vx>0且Vy≤0时,参考矢量位于区域1,即Area=1;当Vy>0且Vz≤0时,参考矢量位于区域2,即Area=2;当Vz>0且Vx≤0时,参考矢量位于区域3,Area=3;

步骤三、计算剩余参考矢量与剩余矢量所对应的冗余开关状态:

其中,Vx1、Vy1和Vz1为重构后的剩余参考矢量;而Sbmcm、Scmam和Sambm分别由Sbm-Scm、Scm-Sam、Sam-Sbm获得;

定义变量Vbr、Vgr为属于Vx1、Vy1、Vz1三个中的任意两个变量,即(Vbr,Vgr)∈{(Vx1,Vy1),(Vy1,Vz1),(Vz1,Vx1)};此时取(Vbr,Vgr)=(Vx1,Vy1),其次令(Vbr,Vgr)的取整函数为四个变量,ou uo uu oo分别为Vr 、Vr 、Vr 和Vr ;它们分别取值为

式中,Vrou为矢量Vbr和Vgr向上取整和向下取整函数;Vruo为矢量Vbr和Vgr向下取整和向上uu oo取整函数;Vr 为矢量Vbr和Vgr同时向下取整函数;Vr 为矢量Vbr和Vgr同时向上取整函数;令变量k取值为当k>0是,Vroo为第三个所选矢量;当k<0时,Vruu为第三个所选矢量;

紧接着定义上述四个取整变量的开关状态形式为(Sa1,Sb1,Sc1)、(Sa2,Sb2,Sc2)、(Sa3,Sb3,Sc3)和(Sa4,Sb4,Sc4);为能准确快速计算出剩余矢量开关状态的值,将故障系统分为以下三种情况:①任意一相一个功率单元发生故障

当任意一相一个功率单元发生故障时,此时参考矢量可分为两个健康模块层构成的基矢量与单个故障模块层构成的分解矢量;若第三个矢量此时为Vroo,则分解矢量形式为Sa1=

0、Sa2=0、Sa3=0;Sb1与Sc1∈{-1,0,1},Sb2与Sc2∈{-1,0,1},Sb3与Sc3∈{-1,0,1};此时得到:此时将式(7),(8)与(9)计算得到的三个剩余矢量开关状态加上式(3)所得基矢量开关状态可得系统实际输出开关状态,并结合分解矢量输出占空比进行调制输出PWM波;

②同相两个功率单元发生故障:

当a相某两层分别各有1个功率单元发生故障时,若第三个矢量此时仍然为Vroo,则分解矢量形式为Sa1=0,Sa2=0,Sa3=0;Sb1与Sc1∈{-2,-1,0,1,2},Sb2与Sc2∈{-2,-1,0,1,2},Sb3与Sc3∈{-2,-1,0,1,2},此时由式(7)-(9)得到分解矢量开关状态,进而得到系统实际输出开关状态;

③不同相三个及三个功率单元发生故障:

当a相某两层分别各有1个功率单元发生故障及b相一个功率单元发生故障时,第三个矢量此时仍然为Vroo,则分解矢量形式为Sa1=0,Sa2=0,Sa3=0;Sb1,Sb2,Sb3∈{-1,0,1},Sc1,Sc2,Sc3∈{-2,-1,0,1,2};此时由式(7)-(9)得到分解矢量开关状态,进而得到系统实际输出开关状态。
