1.一种氧化石墨烯量子点/氧掺杂多孔氮化碳复合光催化剂，其特征在于，所述光催化剂的制备方法包括如下步骤：(1)以三聚氰胺为原料，在空气氛围下进行煅烧，制备得到块状氮化碳，然后将所述氮化碳超声分散在水中，并进行水热反应，反应完后冷却，进行固液分离收集沉淀，将沉淀干燥研磨成粉，制备得到氧掺杂多孔氮化碳；

(2)将氧化石墨超声分散在水中得分散液，加入浓硝酸和浓硫酸，并进行加热回流反应，冷却至室温，再加入pH调节剂调节分散液的pH至7.0～9.0，过滤透析，得氧化石墨烯量子点分散液；

(3)将步骤(1)中所得氧掺杂多孔氮化碳超声分散在水中，加入步骤(2)中所得氧化石墨烯量子点分散液，搅拌混合进行反应，反应结束后进行固液分离收集沉淀，沉淀经洗涤干燥并研磨，即得氧化石墨烯量子点/氧掺杂多孔氮化碳复合光催化剂。

2.根据权利要求1所述的复合光催化剂，其特征在于，步骤(1)中所述煅烧包括依次进行的升温加热阶段和恒温阶段；所述升温加热阶段的升温速率为1～12℃/min；所述恒温阶段的温度为500～600℃，恒温时间为1～8h；所述超声功率为200～800W，超声频率为10～

50kHz，超声时间为5～60min。

3.根据权利要求1所述的复合光催化剂，其特征在于，步骤(1)中所述氮化碳与水的质量体积比为1g:20～150mL；所述水热反应温度为120～200℃，反应时间为8～16h。

4.根据权利要求1所述的复合光催化剂，其特征在于，步骤(2)中所述氧化石墨与水的质量体积比为1mg:1～10mL，所述超声功率为200～800W，超声频率为10～50kHz，超声处理时间为0.5～10h；所述浓硝酸浓度为60％～70％，浓硫酸浓度为90％～99％；所述浓硝酸与氧化石墨分散液的体积比为1:1～10，浓硫酸与氧化石墨分散液的体积比为1:5～15；所述加热回流反应的温度为50～150℃，反应时间为5～30h。

5.根据权利要求1所述的复合光催化剂，其特征在于，步骤(2)中所述透析的保留分子量为1000Da，透析时间为5～60h，透析后氧化石墨烯量子点分散液浓度为0.1～0.01mg/mL。

6.根据权利要求1所述的复合光催化剂，其特征在于，步骤(2)中所述pH调节剂为碳酸钠、碳酸氢钠、氢氧化钠中至少一种。

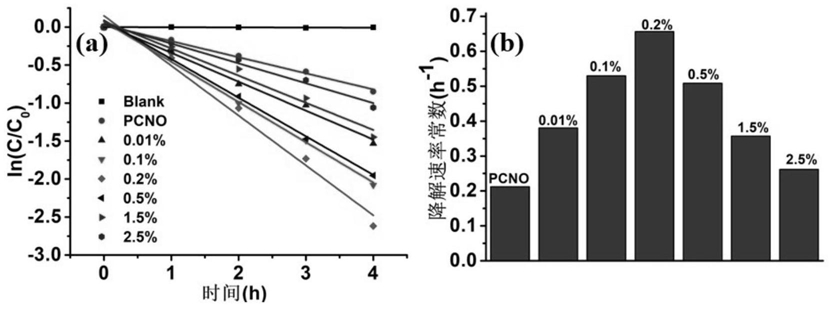

7.根据权利要求1所述的复合光催化剂，其特征在于，步骤(3)中所述氧掺杂多孔氮化碳与水的质量体积比为1g:50～500mL；所述超声功率为200～800W，超声频率为10～50kHz，超声处理时间为0.1～5h；所述氧掺杂多孔氮化碳与氧化石墨烯量子点的质量比为1:0.001～0.1，反应温度为10～60℃，反应时间为5～50h。
